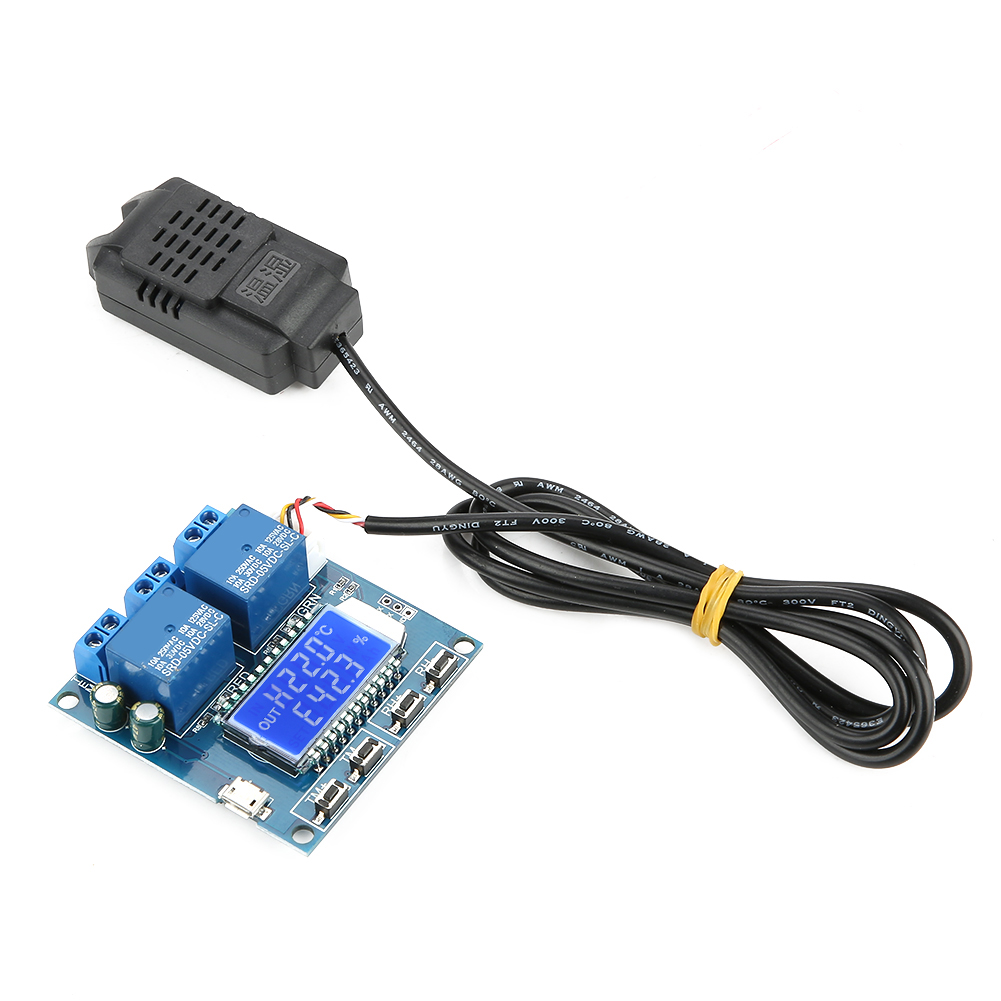

Xy-tr01 Digitaler Thermostat-temperatur- Und Feuchtigkeitsregler Mit Hygrometer-sondenmodul

Willkommen in unserem Shop! Dieses Temperatur- und Feuchtigkeitsregelungsmodul, Modell XY-TR01, wurde für die präzise und zuverlässige Steuerung Ihrer Umgebung entwickelt. Es vereint zwei Hauptfunktionen: Temperatur- und Feuchtigkeitsregelung mit automatischer Betriebsartenerkennung. **Temperaturfunktionen:** - Das System erkennt die Betriebsart automatisch anhand der Start- und Stopptemperatur. Ist die Starttemperatur höher als die Stopptemperatur, schaltet es in den Kühlmodus (angezeigt als „C“). Ist sie niedriger, schaltet es in den Heizmodus (angezeigt als „H“). - Im Kühlmodus: Sobald die gemessene Temperatur die Starttemperatur erreicht oder überschreitet, schließt das Relais, die rote LED leuchtet auf und das Kühlgerät startet. Sobald die Temperatur die Abschalttemperatur erreicht oder unterschreitet, öffnet das Relais, die rote LED erlischt und das Gerät schaltet sich ab. Im Heizmodus: Wenn die gemessene Temperatur unterhalb oder gleich der Abschalttemperatur liegt, schließt das Relais, die rote LED leuchtet auf und das Heizgerät startet. Sobald die Temperatur die Abschalttemperatur erreicht oder überschreitet, öffnet das Relais, die rote LED erlischt und das Gerät schaltet sich ab. **Temperaturkorrektur:** Die OFE-Korrekturfunktion ermöglicht die Anpassung der angezeigten Temperatur im Bereich von -10,0 bis 10 °C. Nach längerem Gebrauch kann es zu Abweichungen kommen. Dank dieser Funktion wird die tatsächliche Temperatur wie folgt berechnet: gemessene Temperatur + Kalibrierungswert. **Luftfeuchtigkeitseinstellung:** So stellen Sie die Startfeuchtigkeit ein: Halten Sie auf der Bedienoberfläche die Taste „RH+“ länger als 3 Sekunden gedrückt, um die Einstellungsoberfläche aufzurufen. Verwenden Sie die Tasten „RH+“ und „RH-“, um die Parameter zu ändern. Warten Sie nach der Änderung 6 Sekunden, bis das System die Einstellungen automatisch speichert. So stellen Sie die Abschaltfeuchtigkeit ein: Halten Sie die Taste „RH-“ länger als 3 Sekunden gedrückt und folgen Sie dann der gleichen Vorgehensweise. **Bedienoberfläche:** Der Betriebsmodus (Temperatur oder Luftfeuchtigkeit) wird synchron mit den eingestellten Parametern angezeigt, z. B. „H/C“ für Temperatur und „E/D“ für Luftfeuchtigkeit. Wenn ein Relais aktiviert ist, wird „OUT“ in der oberen linken Ecke angezeigt. Wenn das Temperaturrelais aktiviert ist, blinkt die Temperaturanzeige („H/C“). Wenn das Luftfeuchtigkeitsrelais aktiviert ist, blinkt die Luftfeuchtigkeitsanzeige („E/“). **Weitere Funktionen:** - Fernauslesen und Einstellen von Parametern über UART (serielle TTL-Kommunikation, 9600 bps, 8 Datenbits, 1 Stoppbit, keine Parität, keine Flusssteuerung). Sie können Start-/Stopp-Temperaturen und Luftfeuchtigkeitswerte sowie Korrekturen anpassen. - Echtzeit-Temperatur- und Luftfeuchtigkeitsmeldung: Wenn diese Option aktiviert ist, sendet das System jede Sekunde Temperatur, Luftfeuchtigkeit und Relaisstatus über UART. - Relaisaktivierung (standardmäßig aktiviert): Wenn diese Option deaktiviert ist, bleibt das Relais getrennt. **Korrekturen ändern:** - Doppelklicken Sie auf die Schaltfläche "TM+", um die Korrektureinstellungen aufzurufen. Die untere Anzeige zeigt den Korrekturtyp (OFE für Temperatur, RH für Luftfeuchtigkeit) und die obere Anzeige den jeweiligen Wert an. - Verwenden Sie "TM", um zwischen den Einstellungen zu wechseln, und "RH+" / "RH-", um die Werte zu ändern (kurzes und langes Drücken wird unterstützt). - Doppelklicken Sie auf "TM+", um die Einstellungen zu beenden und die Änderungen zu speichern. **Relais ein-/ausschalten:** - Drücken Sie kurz "TM-", um das Temperaturrelais ein- oder auszuschalten (EIN: an, AUS: aus). Im ausgeschalteten Zustand blinkt das Temperatursymbol als Warnung. - Drücken Sie kurz "RH-", um das Feuchtigkeitsrelais ein- oder auszuschalten. Wenn deaktiviert, blinkt das "%"-Symbol. **Technische Daten:** - Modell: XY-TR01 - Temperaturbereich: -20 bis 60 °C - Feuchtigkeitsbereich: 0 % bis 100 % - Messfühler: Integrierter Sensor - Ausgangstyp: Relaisausgang - Abmessungen: 57 x 60 x 20 mm (2,2 x 2,4 x 0,8 Zoll) - Gewicht: ca. 77 g (2,7 oz) **Lieferumfang:** - 1 x Temperatur- und Feuchtigkeitsregelungsmodul Dieses Produkt eignet sich ideal für verschiedene Anwendungen, die eine präzise Temperatur- und Feuchtigkeitsregelung mit erweiterten Korrektur- und seriellen Kommunikationsfunktionen erfordern.
