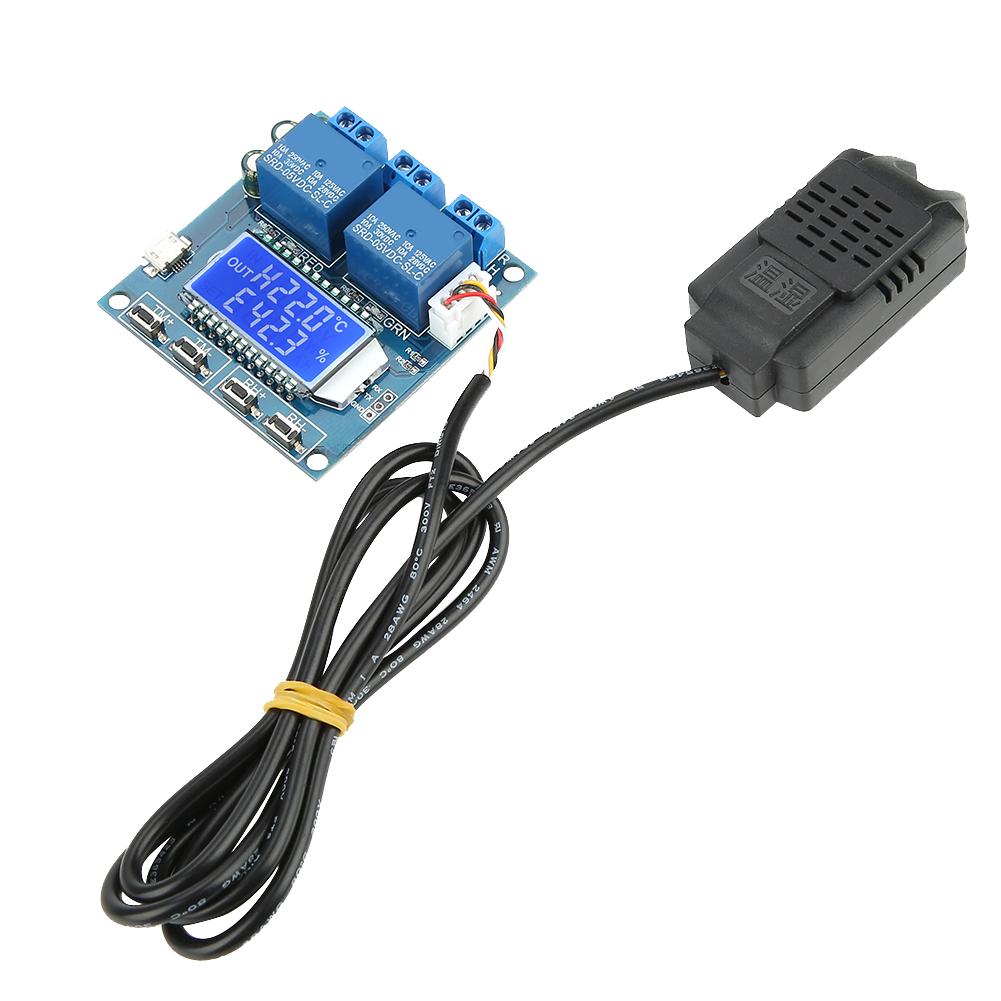

Xy-tr01 Digitales Temperatur- Und Feuchtigkeitsregelungs-thermometer-hygrometer-steuermodul

1. Die Produktmerkmale lassen sich in zwei Hauptkategorien einteilen: Temperatur- und Feuchtigkeitsfunktionen; 2. Automatische Betriebsmoduserkennung; 3. Temperaturkorrekturfunktion OFE (-10,0 ~ 10 °C); 4. Das System kann bei längerem Betrieb Messabweichungen aufweisen. Durch diese Korrekturfunktion ergibt sich die tatsächliche Temperatur aus der Summe von Messwert und Kalibrierungswert; 5. Das System erkennt den Betriebsmodus automatisch anhand der Start-/Stopptemperatur. Funktionen: 1. Die Produktmerkmale lassen sich in zwei Hauptkategorien einteilen: Temperatur- und Feuchtigkeitsfunktionen; 2. Die Temperaturfunktionen sind wie folgt: Automatische Betriebsmoduserkennung; 3. Das System erkennt den Betriebsmodus automatisch anhand der Start-/Stopptemperatur. Starttemperatur > Stopptemperatur: Kühlmodus „C“. Starttemperatur < Stopptemperatur: Heizmodus „H“. 4. Kühlmodus: Bei einer Temperatur ≥ Starttemperatur schaltet das Relais, die rote LED leuchtet und das Kühlgerät beginnt zu arbeiten. Wenn die Temperatur ≤ Abschalttemperatur ist, schaltet das Relais ab, die rote LED erlischt und das Kühlgerät schaltet sich ab. 5. Heizmodus: Wenn die Temperatur ≤ Starttemperatur ist, schaltet das Relais, die rote LED leuchtet und das Heizgerät beginnt zu arbeiten. Wenn die Temperatur ≥ Abschalttemperatur ist, schaltet das Relais ab, die rote LED erlischt und das Heizgerät schaltet sich ab. 6. Temperaturkorrekturfunktion OFE (-10,0 ~ 10 °C): 7. Das System ist über einen längeren Zeitraum in Betrieb und kann Abweichungen aufweisen. Durch diese Korrekturfunktion ergibt sich die tatsächliche Temperatur = Messwert + Kalibrierungswert. So stellen Sie die Start-/Stopp-Luftfeuchtigkeit ein: 1. Halten Sie im Betriebsmenü die Taste „RH+“ 3 Sekunden lang gedrückt, um in die Einstellungsoberfläche für die Start-Luftfeuchtigkeit zu gelangen. Der Test kann nun durchgeführt werden. Mit den Tasten „RH+“ und „RH-“ können Sie Parameter ändern. Warten Sie, bis die Änderungen übernommen wurden. Nach 6 Sekunden wird das Programm automatisch beendet und gespeichert. 2. Im Betriebsmodus die Taste „RH-“ 3 Sekunden lang gedrückt halten, um die Oberfläche „Luftfeuchtigkeit stoppen“ aufzurufen. Der Test kann nun durchgeführt werden. Mit den Tasten „RH+“ und „RH-“ können Parameter geändert werden. Nach 6 Sekunden erfolgt die automatische Beendigung und Speicherung. Beschreibung der Bedienoberfläche: Im Betriebsmodus werden nach der Einstellung von Temperatur, Luftfeuchtigkeit und Stopptemperatur sowie nach der Einstellung von Luftfeuchtigkeit und anderen Parametern die Temperatur und der aktuelle Modus synchron vor der Luftfeuchtigkeit angezeigt („H/C“ und „E/d“). Wenn ein Relais eingeschaltet ist, wird in der oberen linken Ecke der Oberfläche „OUT“ angezeigt. Ist das Temperaturrelais eingeschaltet, blinkt die Temperaturanzeige „H/C“ zur Erinnerung. Ist das Luftfeuchtigkeitsrelais eingeschaltet, wird der Luftfeuchtigkeitsmodus „E“ zur Erinnerung angezeigt. Weitere Funktionen: 1. Parameterfernauslesung/-einstellung: Über UART können Starttemperatur, Luftfeuchtigkeit, Stopptemperatur, Luftfeuchtigkeit und Temperatur, Luftfeuchtigkeitskorrektur und andere Parameter eingestellt werden. 2. Temperatur-/Feuchtigkeits-Echtzeitbericht: Wenn die Temperatur-/Feuchtigkeits-Berichtsfunktion aktiviert ist, werden Temperatur, Luftfeuchtigkeit und Relaisstatus alle 1 Sekunde erfasst und per UART zur Datenerfassung an das Endgerät übertragen. 3. Relais aktivieren (Standard: geöffnet): Wenn das Relais deaktiviert ist, bleibt es im getrennten Zustand. So ändern Sie die Temperatur-/Feuchtigkeitskorrektur: 1. Doppelklicken Sie in der Betriebsoberfläche auf die Taste „TM+“, um die Korrekturwerteinstellung aufzurufen. Im unteren Bereich wird der Korrekturwerttyp, im oberen Bereich der spezifische Wert angezeigt (OFE: Temperaturkorrekturwert, RH: Feuchtigkeitskorrekturwert). 2. Durch kurzes Drücken der Taste „TM“ können Sie die zu ändernden Parameter umschalten. Mit den Tasten „RH+“ und „RH-“ können Sie den spezifischen Wert ändern. Langes und kurzes Drücken werden unterstützt. 3. Nach der Parameteränderung verlassen Sie die Korrekturwerte durch Doppelklicken auf die Taste „TM+“ und speichern die Daten. So öffnen/deaktivieren Sie den Relais-Aktivierungsschalter: Drücken Sie im Betriebsmenü kurz die Taste „TM-“, um das Temperaturrelais zu aktivieren oder zu deaktivieren (Ein: geöffnet; Aus: geschlossen). Nach Rückkehr zum Betriebsmenü blinkt das Temperatursymbol „☐; ☐“, wenn das Temperaturrelais geschlossen ist, um eine Warnung anzuzeigen. Drücken Sie im Betriebsmenü kurz die Taste „RH-“, um das Feuchtigkeitsrelais zu aktivieren oder zu deaktivieren (Ein: geöffnet; Aus: geschlossen). Nach Rückkehr zum Betriebsmenü blinkt das Feuchtigkeitssymbol „%“, wenn das Feuchtigkeitsrelais ausgeschaltet ist, als Hinweis. Serielle Schnittstellensteuerung (Mikrocontroller, TTL-Pegel-Kommunikation): Kommunikationsstandard: 9600 bps; Datenbits: 8; Stoppposition: 1; Prüfbits: keine; Flusss
