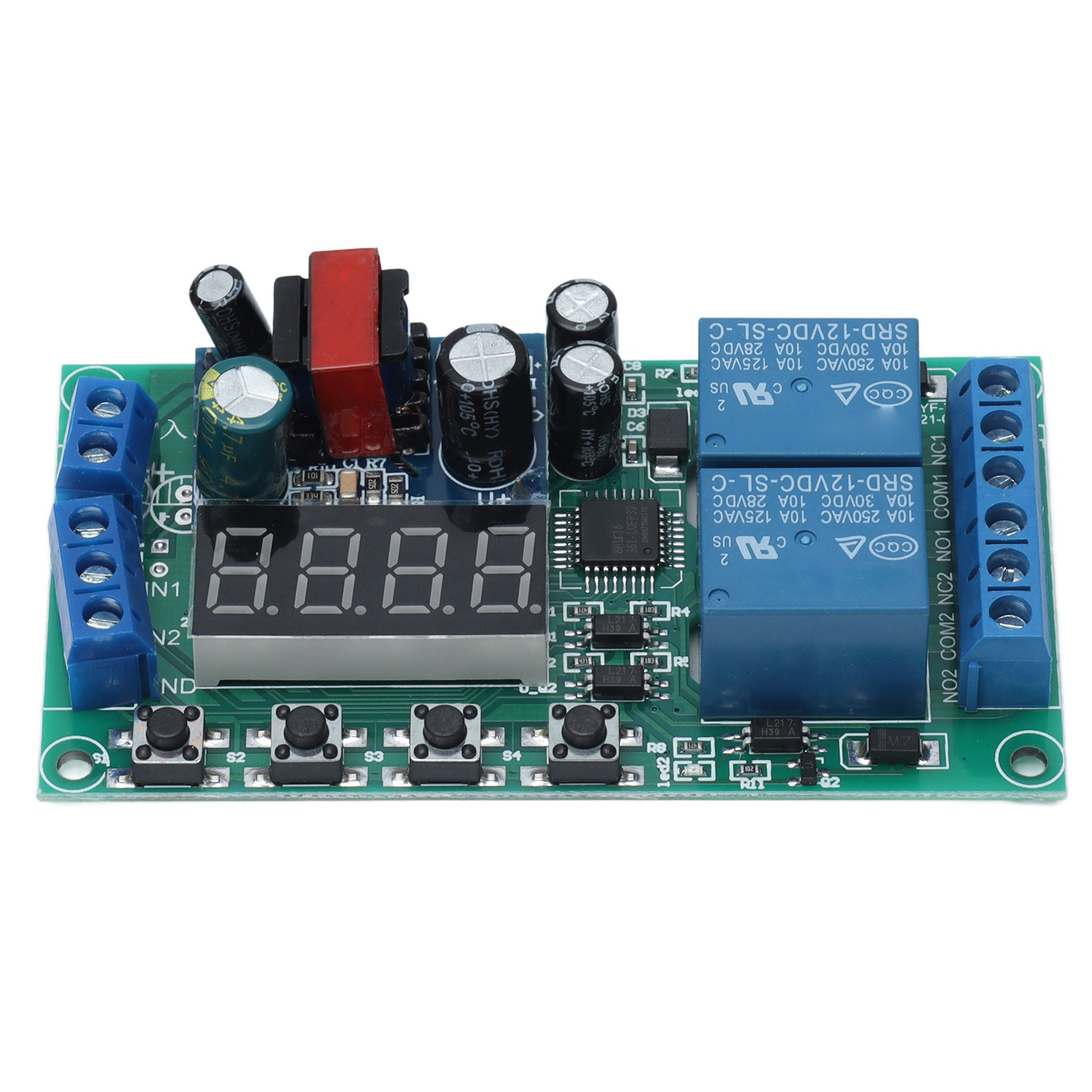

Yf-7 2-kanal-zeitverzögerungsrelaismodul, Digitaler Zyklustimer Mit Impulstriggerung, 220-v-wechselstrom-steuerplatine, Einstellbarer Timer

Willkommen in unserem Shop! Entdecken Sie unser YF-7 Zeitverzögerungsrelais-Modul, ein vielseitiges und leistungsstarkes Gerät, das Ihre präzisen Steuerungsanforderungen erfüllt. Dieses Modul integriert 32 gängige Funktionen, sodass Sie für jede Anwendung die optimale Funktion auswählen können. Dank seines unabhängigen 2-Kanal-Designs bietet es geringe Störungen, bemerkenswerte Stabilität und eine einfache Installation. Dieses Relaismodul eignet sich ideal zur Steuerung verschiedenster Geräte wie Magnetventile, Wasserpumpen, Motoren, LED-Streifen usw. Seine Vielseitigkeit macht es für zahlreiche Projekte äußerst praktisch. Die Zeit ist von 0,01 Sekunden bis 999 Minuten mit hoher Präzision einstellbar und gewährleistet so einen zuverlässigen und genauen Betrieb. Technische Daten: - Produkttyp: Relaismodul - Modell: YF-7 - Eingangsspannung: AC 220 V - Ausgangsleistung: DC- oder AC-Laststeuerung bis zu 5 A - Zeitbereich: 0,01 Sekunden bis 999 Minuten, jederzeit einstellbar - Abmessungen: Ca. 87 x 47 mm / 3,4 x 1,9 Zoll Anschlussbeschreibung: Linke Seite: 1. +: Pluspol der Eingangsspannung 2. -: Minuspol der Eingangsspannung 3. Signal 1: Positiver Eingang von Signal 1 4. Signal 2: Positiver Eingang von Signal 2 5. Gemeinsamer Draht: Negativer Eingang des Signals (Signale 1 und 2 teilen sich einen negativen Anschluss) Rechte Seite: 1. Normalerweise geschlossen 1: Normalerweise geschlossener Anschluss von Relais 1 (vor dem Schließen auf Schwebe, nach dem Schließen mit COM verbunden) 2. Gemeinsam 1: Gemeinsamer Anschluss von Relais 1 3. Normalerweise offen 1: Normalerweise offener Anschluss von Relais 1 (vor dem Schließen mit COM verbunden, nach dem Schließen auf Schwebe) 4. Normalerweise geschlossen 2: Normalerweise geschlossener Anschluss von Relais 2 (vor dem Schließen auf Schwebe, nach dem Schließen mit COM verbunden) 5. Gemeinsam 2: Gemeinsamer Anschluss von Relais 2 6. Normalerweise offen 2: Normalerweise offene Schnittstelle von Relais 2 (vor dem Schließen mit COM kurzgeschlossen, nach dem Schließen offen). Funktionsliste (nach dem Kauf einstellbar, Bedienungsanleitung enthalten): Alle Einstellungen bleiben auch bei Stromausfall erhalten. Die Funktionen P-11 bis P-48 umfassen Modi wie: Impuls, Selbsthaltefunktion, Zeit nach dem Schließen, Zyklen, Mehrfachauslösung usw. Jedes Signal ist einem bestimmten Relais zugeordnet; beide Kanäle können gleichzeitig störungsfrei angesteuert werden. Anleitung zur Tastenbelegung: - Im eingeschalteten Zustand zeigt das Display "--" (Standby-Modus). - Erster Druck auf K1 (länger als eine Sekunde gedrückt halten, um Fehlauslösungen zu vermeiden): Anzeige von P-11, K2 stellt den Hauptmodus ein, K3/K4 die Funktion. - Zweiter Druck auf K1: Anzeige von A00x, K2/K3 stellen das erste Zeitintervall A ein, K4 stellt das Komma (Zeiteinheit) ein. - Dritter Druck auf K1: Anzeige von b00x, K2/K3 stellen das zweite Zeitintervall B ein, K4 stellt das Komma ein. - Vierter Druck auf K1: Anzeige von C00x, K2/K3 stellen das Zeitintervall C ein, K4 stellt das Komma ein. - Fünfter Druck auf K1: Anzeige von d00x, K2/K3 stellen die Zeitverzögerung D ein, K4 stellt das Komma ein. - Sechster Druck auf K1: Anzeige von "--" zur Bestätigung der Konfiguration und zum Wechsel in den Standby-Modus. Im Standby-Modus drücken Sie K4, um das Display zu aktivieren/deaktivieren und in den Energiesparmodus zu wechseln. Packungsinhalt: 1 x YF-7 Zeitverzögerungsrelaismodul.
