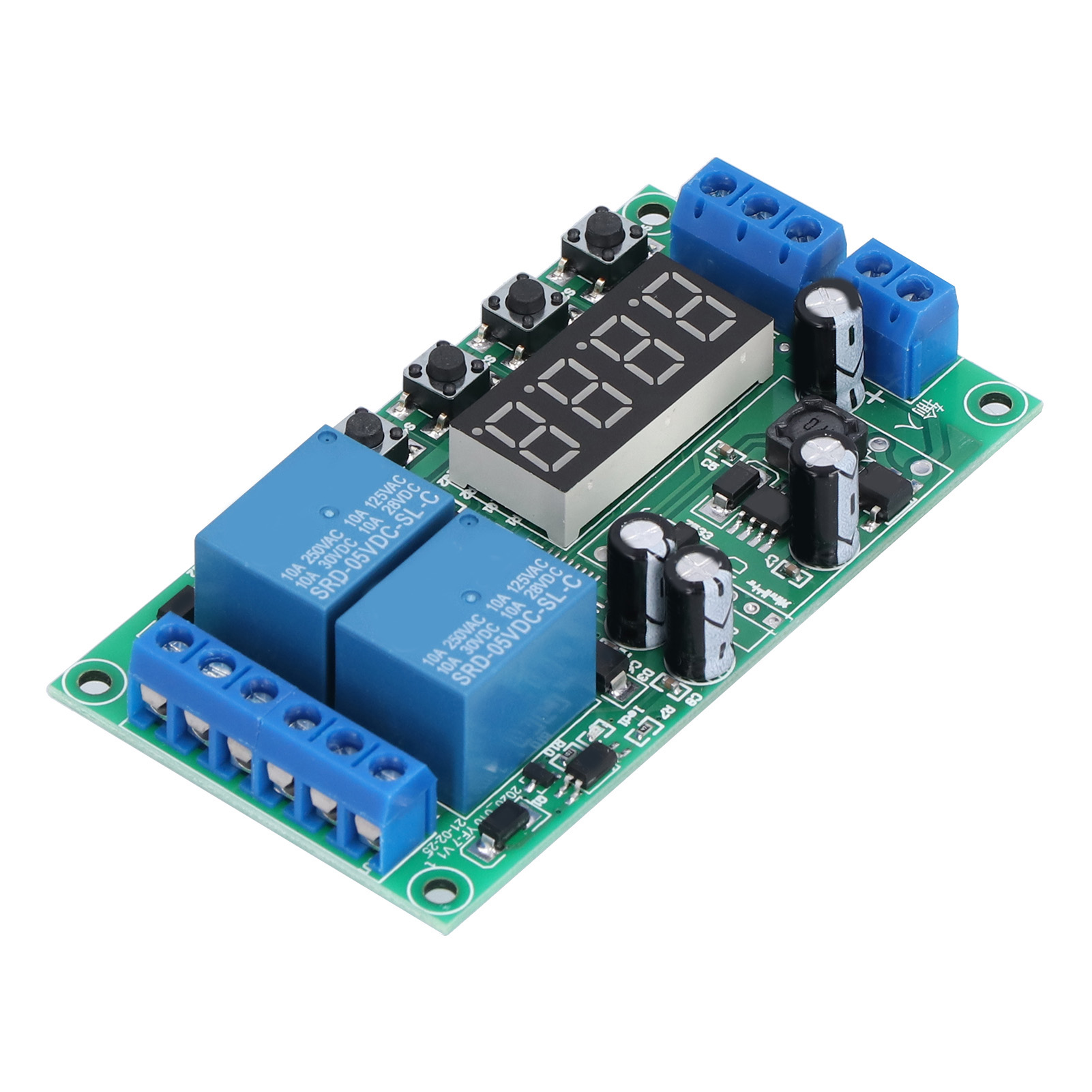

Yf-7 7-30v Dc 2-kanal-zeitverzögerungsrelaismodul Mit Impulstrigger Und Abschaltautomatik

1. Speicherfunktion bei Stromausfall: Dank der Speicherfunktion bei Stromausfall ist kein Reset erforderlich. Komfortabel und einfach in der Anwendung. 2. 32 Standardfunktionen: Dieses Zeitverzögerungsrelaismodul integriert 32 Standardfunktionen für ein breites Anwendungsspektrum. 3. Einstellbare Zeitverzögerung von 0,01 s bis 999 min: Die Zeitverzögerung ist von 0,01 Sekunden bis 999 Minuten einstellbar und somit für viele Anwendungsszenarien geeignet. 4. Steuerung verschiedener Geräte: Die Relaisplatine kann Magnetventile, Wasserpumpen, Motoren, LED-Streifen usw. steuern. 5. Steuerung von DC- oder AC-Lasten bis 5 A: Die Eingangsspannung beträgt 7 bis 30 V DC, die Ausgangsleistung ermöglicht die Steuerung von DC- oder AC-Lasten bis 5 A. Produkttyp: Zeitverzögerungsrelaismodul. Modell: YF-7. Eingangsspannung: 7 bis 30 V DC. Ausgangsleistung: Steuert Gleich- oder Wechselstromlasten bis zu 5 A. Zeitverzögerungsbereich: Einstellbar von 0,01 Sekunden bis 999 Minuten. Anschlussbeschreibung: Links 1, +: Positiver Stromeingang Links 2, -: Negativer Stromeingang Links 3. Signal 1: Positiver Signaleingang Links 4. Signal 2: Positiver Signaleingang Links 5. Gemeinsamer Draht: Minuspol des Signaleingangs (Signale 1 und 2 teilen sich einen Minuspol) Rechts 1, Schließer 1: Normalerweise geschlossener Anschluss von Relais 1, das Relais ist vor dem Schließen angehalten und wird nach dem Schließen mit COM verbunden Rechts 2, Öffentlicher Anschluss 1: Öffentlicher Anschluss von Relais 1 Rechts 3. Öffner 1: Normalerweise offener Anschluss von Relais 1, wird vor dem Schließen mit COM verbunden und wird nach dem Schließen angehalten Rechts 4. Normalerweise geschlossen 2: Normalerweise geschlossener Anschluss von Relais 2. Das Relais ist vor dem Ansteuern gesperrt und nach dem Ansteuern mit COM verbunden. Rechts 5. Gemeinsam 2: Gemeinsamer Anschluss von Relais 2. Rechts 6. Normalerweise offen 2: Normalerweise offener Anschluss von Relais 2. Das Relais ist vor dem Ansteuern mit COM verbunden und bleibt nach dem Ansteuern gesperrt. Funktionsliste: Die Funktionen können nach dem Kauf frei konfiguriert werden. Eine Bedienungsanleitung ist beigefügt. Beliebige Parametersätze können auch im ausgeschalteten Zustand gespeichert werden. Die Funktionen der Signale P-11 bis P-44 sind wie folgt: Signal 1 entspricht Relais 1; Signal 2 entspricht Relais 2; beide Kanäle können gleichzeitig aktiviert werden; sie sind voneinander unabhängig und beeinflussen sich nicht. Die jeweiligen Relaisfunktionen der Signalröhren sind: P-11: Ruckartige Betätigung (zum Aktivieren des Signalrelais erlischt das Signal und das Relais stoppt); P-12: Selbstverriegelnd (aktiviert das Signalrelais und stoppt es dann). P-13: Das Signal bewirkt, dass das Relais nach einer Sekunde automatisch stoppt; die Auslösung ist während der Timeout-Zeit deaktiviert. P-14: Das Signal bewirkt, dass das Relais für eine Sekunde automatisch stoppt; die Auslösung wird während der Timeout-Zeit zurückgesetzt. P-15: Das Signal bewirkt, dass das Relais für eine Sekunde automatisch stoppt; während der Timeout-Zeit wird der Überlappungstimer ausgelöst. P-16: Das Signal bewirkt, dass das Relais für eine Sekunde automatisch stoppt. Die Auslösung wird während der Verzögerungszeit zurückgesetzt. P-17: Ein Signal wird ausgegeben, das Relais schließt, das Eingangssignal wird getrennt und die Stromzufuhr wird nach einer Verzögerung von A Sekunden unterbrochen. Das Signal bleibt während der Verzögerungszeit erhalten, und der Timer stoppt. P-18: Beim Einschalten schließt das Relais sofort, und die Stromzufuhr wird nach einer Verzögerung von A Sekunden bis zum nächsten Einschalten unterbrochen. P-21: Ein Signal wird ausgegeben, das Relais schließt nach einer Verzögerung von A Sekunden. P-22: Ein Signal wird ausgesendet, das Relais schließt nach mehr als A Sekunden, das Signal verschwindet und das Relais stoppt. P-23: Nach mehr als A Sekunden ohne Signal schließt das Relais, das Signal verschwindet und das Relais stoppt. P-24: Ein Signal wird ausgesendet. Nach A Sekunden schließt das Relais. Nach mehr als A Sekunden ohne Signal stoppt das Relais. P-25: Ein Signal wird ausgesendet. Nach A Sekunden schließt das Relais. Beim Empfang eines weiteren Signals für mehr als A Sekunden stoppt das Relais. P-26: Bei Vorhandensein eines Signals stoppt das Relais nach A Sekunden Schließzeit. Verschwindet das Signal, stoppt es erneut nach A Sekunden Schließzeit. P-27: Bei Vorhandensein eines Impulssignals stoppt das Relais; fehlt ein Impulssignal, schließt es für A Sekunden (das Vorhandensein oder Verschwinden des Signals wird als Fehlen eines Impulssignals interpretiert). P-28: Nach dem Einschalten schließt das Relais nach einer Verzögerung von A Sekunden bis zum Ausschalten. P-31: Nach dem Einschalten schließt das Relais für A Sekunden, öffnet für B Sekunden und wiederholt diesen Vorgang endlos. Beim Ausschalten wird das Relais gestoppt. P-32: Bei Anliegen eines Signals startet die Endlosschleife P-31. Sobald das
