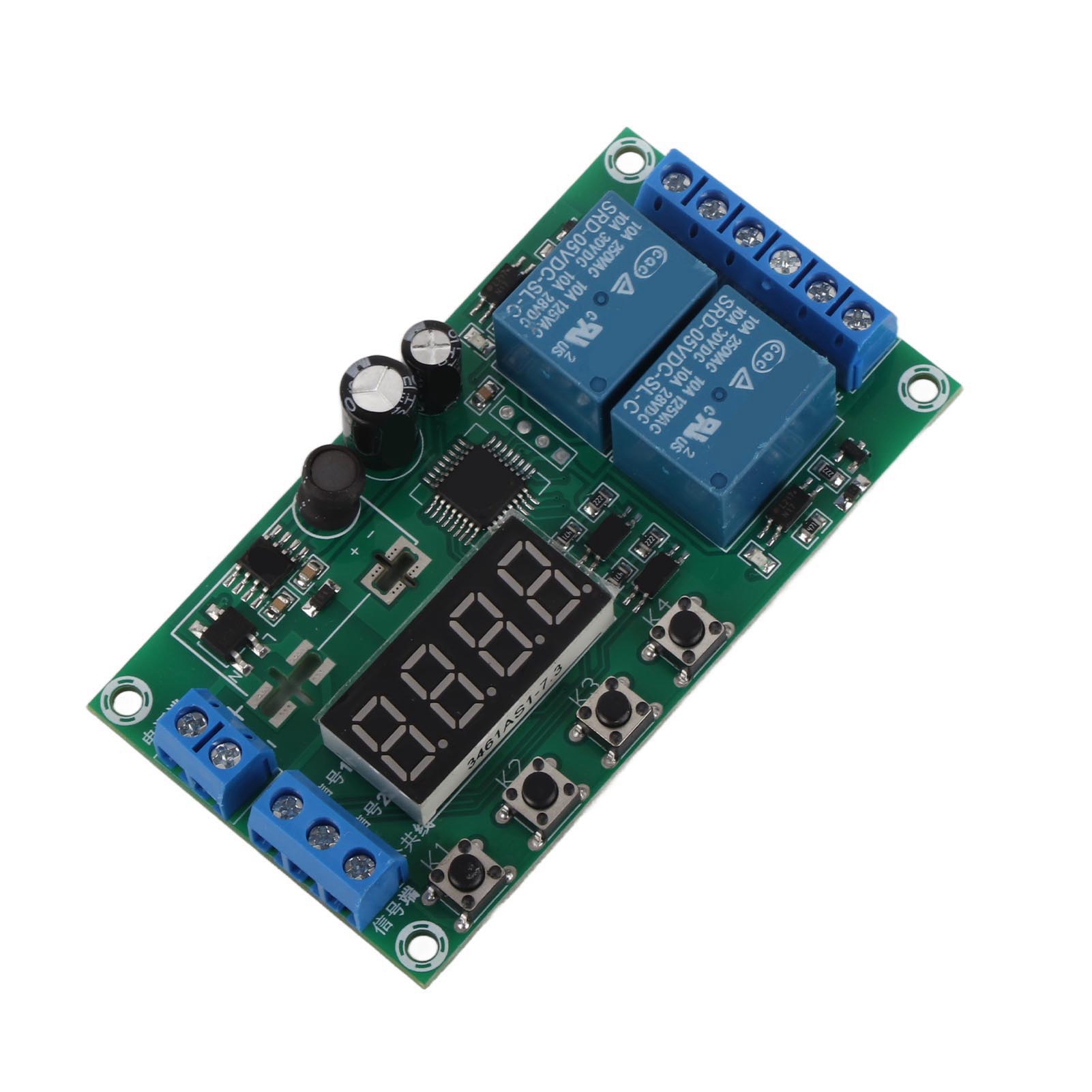

Yf-7 Dc7-30v 2-kanal-impuls-zeitverzögerungsrelaismodul Zur Steuerung Eines Magnetventils

1. Das Zeitverzögerungsrelaismodul verfügt über 32 gängige Funktionen und eignet sich daher für ein breites Anwendungsspektrum. 2. Es ist geeignet zur Steuerung von Magnetventilen, Wasserpumpen, Motoren, LED-Streifen usw. 3. Der Zeitbereich ist von 0,01 Sekunden bis 999 Minuten einstellbar. 4. Dank hochwertiger elektronischer Bauteile und präziser Fertigung ist eine hohe Langlebigkeit gewährleistet. 5. Das professionelle Design und die optimierte Struktur ermöglichen die Steuerung von Gleich- oder Wechselstromlasten bis zu 5 A. Produkttyp: Zeitverzögerungsrelaismodul. Modell: YF-7. Eingangsspannung: DC 7–30 V (optional). Ausgangsleistung: Steuert Gleich- oder Wechselstromlasten bis zu 5 A. Zeitbereich: 0,01 Sekunden bis 999 Minuten (einstellbar). Anschlussbelegung: 1. +: Pluspol. 2. -: Minuspol. 3. IN+: Pluspol-Eingang. 4. IN-: Minuspol-Eingang. 5. NO: Normalerweise offener Anschluss des Relais (das Relais ist im Ruhezustand, bevor es angezogen wird). Nach dem Anziehen mit dem COM-Anschluss verbunden. 6. COM: Gemeinsamer Anschluss des Relais. 7. NC: Normalerweise geschlossener Anschluss des Relais. Das Relais ist im Ruhezustand mit dem COM-Anschluss verbunden, bevor es angezogen wird, und im Ruhezustand, sobald es angezogen wird. Funktionsliste: Sie können die Funktionen nach dem Kauf nach Ihren Wünschen konfigurieren. Eine Bedienungsanleitung ist im Lieferumfang enthalten. Alle Einstellungen bleiben auch bei Stromausfall erhalten. Die Funktionen der Pins P-11 bis P-44 sind wie folgt: Signal 1 entspricht Relais 1; Signal 2 entspricht Relais 2; beide Kanäle können gleichzeitig angesteuert werden; sie sind voneinander unabhängig und beeinflussen sich nicht; jedes Signal entspricht einem Relais. P-11: Schnappschaltung (wenn das Relais angezogen wird, erlischt das Signal und das Relais schaltet ab). P-12: Automatische Verriegelung (das Relais schaltet nach dem Anziehen automatisch ab). P-13: Das Relais schaltet nach einer Sekunde automatisch ab. Die Auslösung ist während der Timeout-Periode ungültig. P-14: Signal senden, Relais stoppt automatisch für A Sekunden; erneute Auslösung während der Timeout-Periode. P-15: Signal senden, Relais stoppt automatisch für A Sekunden; während der Timeout-Periode wird der Overlay-Timer ausgelöst. P-16: Signal senden, Relais stoppt automatisch für A Sekunden; Reset-Auslösung während der Zeitverzögerung. P-17: Signal senden, Relais schließt, Eingangssignal wird getrennt und Stromzufuhr nach Beginn der Zeitverzögerung A Sekunden unterbrochen. Das Signal bleibt während der Zeitverzögerung am Ausgang erhalten, der Timer stoppt. P-18: Nach dem Einschalten aktiviert das Relais sofort und die Stromzufuhr wird nach einer Verzögerung von A Sekunden unterbrochen; bis zum nächsten Einschalten: P-21: Signal senden; nach einer Verzögerung von A Sekunden schließt das Relais. P-22: Signal senden; nach mehr als A Sekunden schließt das Relais, das Signal verschwindet und das Relais stoppt. P-23: Nach mehr als A Sekunden verschwindet das Signal, das Relais schließt, das Signal verschwindet erneut und das Relais stoppt. P-24: Ein Signal liegt an. Nach A Sekunden schließt das Relais. Nach mehr als A Sekunden stoppt das Relais. P-25: Ein Signal liegt an. Nach A Sekunden schließt das Relais. Wenn ein weiteres Signal länger als A Sekunden anliegt, stoppt das Relais. P-26: Wenn ein Signal anliegt, stoppt das Relais nach A Sekunden Schließzeit; wenn das Signal verschwindet, stoppt das Relais erneut nach A Sekunden Schließzeit. P-27: Bei Vorhandensein eines Impulssignals stoppt das Relais; bei Fehlen eines Impulssignals ist das Relais für A Sekunden geschlossen. (Das Fortbestehen oder Verschwinden des Signals wird als Fehlen eines Impulses gewertet.) P-28: Nach dem Einschalten schließt das Relais nach einer Verzögerung von A Sekunden bis zum Ausschalten. P-31: Nach dem Einschalten schließt das Relais für A Sekunden, öffnet für B Sekunden und wiederholt diesen Vorgang endlos; beim Ausschalten wird der Stromkreis unterbrochen. P-32: Bei Vorhandensein eines Signals startet die Endlosschleife P-31; verschwindet das Signal, stoppt die Schleife. P-33: Ein Signal startet die Endlosschleife P-31; ein anderes Signal stoppt sie. P-34: Nach dem Einschalten schließt das Relais nach einer Verzögerung von A Sekunden und öffnet dann nach B Sekunden. P-35: Bei Vorhandensein eines Signals schließt das Relais nach einer Verzögerung von A Sekunden und öffnet dann nach B Sekunden. P-36: Bei Vorhandensein eines Signals schließt das Relais nach A Sekunden, das Signal verschwindet und der Timer wird zurückgesetzt. P-37: Bei Vorhandensein eines Signals stoppt das Relais nach dem Schließen automatisch für A Sekunden und zählt dann B Sekunden herunter. Die Signalauslösung ist für die Dauer A+B inaktiv. P-38: Bei Vorhandensein eines Signals stoppt das Relais nach dem Schließen automatisch für A Sekunden und nach einem Countdown von B Sekunden erneut nach dem Schließen für A Sekunden. P-41: Bei Vorhandensein eines Signals wird kei
