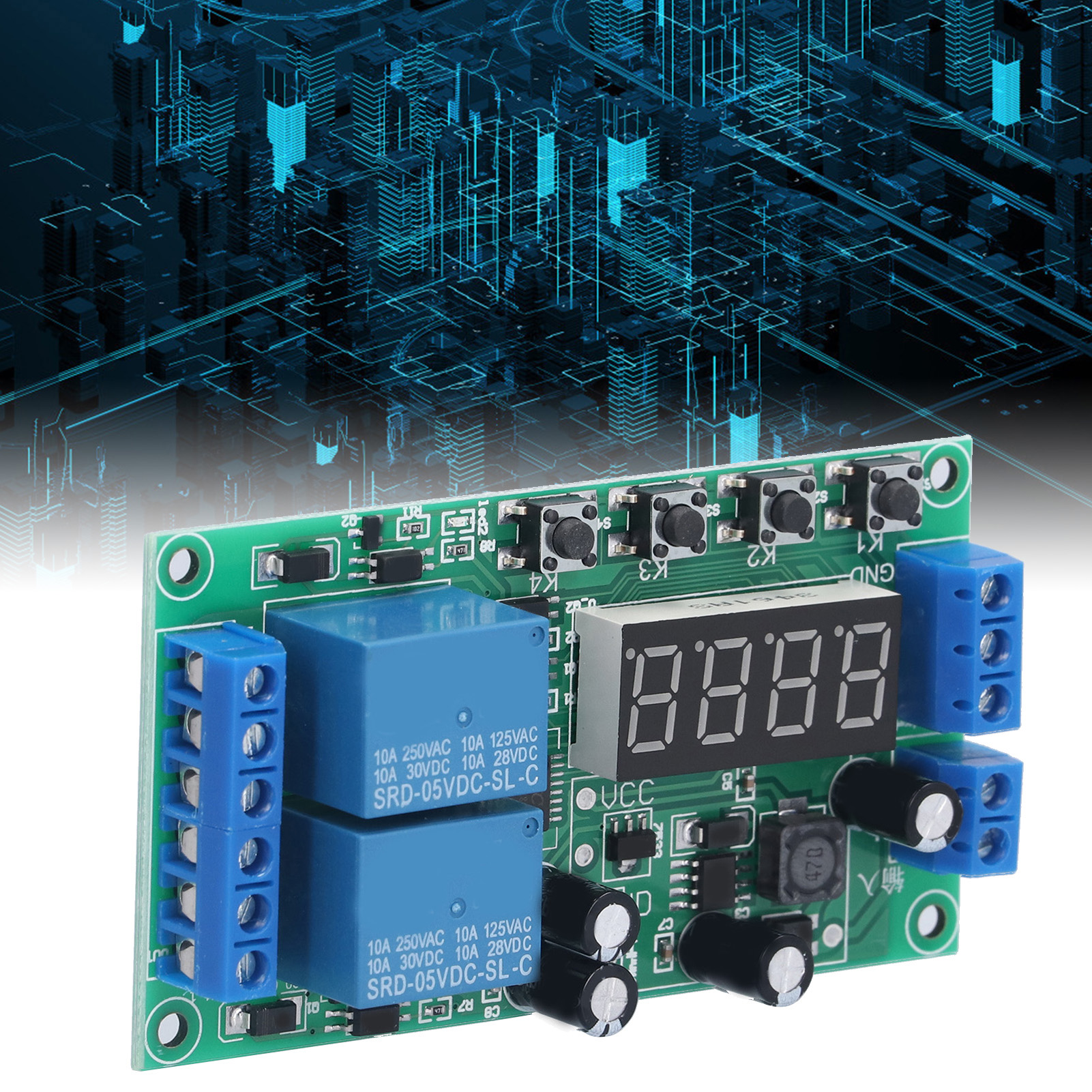

Yf-7 Zweikanal-zeitverzögerungsrelaismodul: Impuls/trigger/unterbrechung/zyklus/timer, 7–30 V Dc

Willkommen in unserem Shop! Das YF-7 Zeitverzögerungsrelais-Modul mit Stromausfallspeicher ermöglicht eine komfortable Nutzung ohne Zurücksetzen. Es verfügt über 32 gängige Funktionen für vielfältige Anwendungsbereiche. Die Verzögerung ist von 0,01 Sekunden bis 999 Minuten einstellbar und eignet sich somit für zahlreiche Szenarien. Dieses Modul kann Magnetventile, Pumpen, Motoren, LED-Streifen und andere Geräte steuern. Es verarbeitet Gleich- oder Wechselstromlasten bis zu 5 A bei einer Eingangsspannung von 7 bis 30 V DC. Technische Daten: - Eingangsspannung: DC 7–30 V - Ausgangsleistung: Steuert Gleich- oder Wechselstromlasten bis zu 5 A - Zeitbereich: Einstellbar von 0,01 Sekunden bis 999 Minuten Anschlussbeschreibung (links): 1. +: Pluspol der Stromversorgung 2. -: Negative Stromversorgung 3. Signal 1: Positiver Signaleingang 4. Signal 2: Positiver Signaleingang 5. Gemeinsamer Draht: Minuspol der Signaleingänge (Signale 1 und 2 teilen sich einen Minuspol) Beschreibung der Verdrahtungsanschlüsse (rechts): 1. Schließer 1: Schließer-Schnittstelle von Relais 1 2. Gemeinsamer Draht 1: Gemeinsame Schnittstelle von Relais 1 3. Öffner 1: Öffner-Schnittstelle von Relais 1 4. Schließer 2: Schließer-Schnittstelle von Relais 2 5. Gemeinsamer Draht 2: Gemeinsame Schnittstelle von Relais 2 6. Öffner 2: Öffner-Schnittstelle von Relais 2 Verfügbare Funktionen (P-11 bis P-48): nach dem Kauf frei einstellbar, siehe beiliegendes Handbuch. Die Parameter bleiben auch nach einem Stromausfall erhalten. Signal 1 steuert Relais 1, Signal 2 steuert Relais 2. Beide Kanäle können gleichzeitig und unabhängig voneinander angesteuert werden. Tasteneinstellungen: - Anzeige "————" im Standby-Modus - K1 (länger als 1 Sekunde) drücken: P-11 (K2 stellt den Hauptmodus ein, K3/K4 die Funktion) - Zweiter Druck: A00x (K2/K3 stellt Zeit A ein, K4 stellt das Dezimaltrennzeichen ein) - Dritter Druck: b00x (K2/K3 stellt Zeit B ein, K4 stellt das Dezimaltrennzeichen ein) - Vierter Druck: C00x (K2/K3 stellt Zeit C ein, K4 stellt das Dezimaltrennzeichen ein) - Fünfter Druck: d00x (K2/K3 stellt Zeit D ein, K4 stellt das Dezimaltrennzeichen ein) - Sechster Druck: "————" (Einstellung abgeschlossen, kehrt in den Standby-Modus zurück) - Im Standby-Modus durch Drücken von K4 die Daueranzeige aktivieren/deaktivieren (Energiesparmodus) Lieferumfang: 1 x YF-7 Zeitverzögerungsrelaismodul
