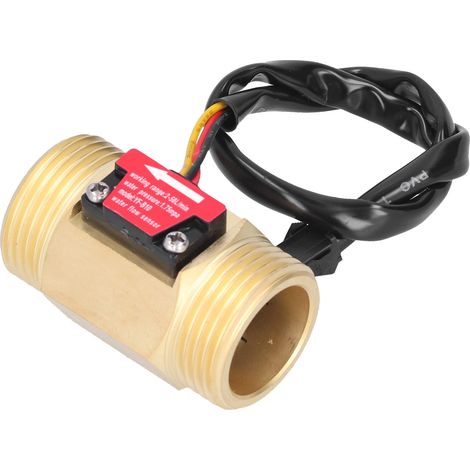

Yf-b10 Wasserdurchflusssensor Mit Hall-effekt, 1 Zoll (1,3 Zoll), Externer Kupferdraht, Turbinen-durchflussmesser

Allgemeine Beschreibung Der Wasserdurchflusssensor YF-B10 dient der präzisen Messung des Wasserdurchflusses. Er arbeitet mit einem Magnetrotor, der sich beim Durchfließen von Wasser dreht und über einen Hall-Effekt-Sensor ein Impulssignal erzeugt, um die Durchflussrate zu erfassen und anzupassen. Der Sensor ist hochtemperaturbeständig und gewährleistet so einen stabilen Betrieb auch bei niedrigem Druck. Er eignet sich ideal für verschiedene Anwendungen wie Warmwasserbereiter, Wasserspender und Durchflussregelungssysteme. Technische Daten Modell: YF-B10 Schnittstellengröße: 1,3-Zoll-Außengewinde Nennspannung: 24 V DC Innendurchmesser: ca. 24,38 mm (1 Zoll) Außendurchmesser: ca. 32,9 mm (1,3 Zoll) Kabellänge: ca. 13 mm (0,5 Zoll) Material: Messing Wasserdruckbeständigkeit: > 1,75 MPa Hoher Ausgangsimpulspegel: > 4,7 V DC (5 V DC Eingangsspannung) Belastbarkeit: 10 mA (5 V DC) Isolationswiderstand: > 100 MΩ Durchflussbereich: 2–50 l/min (±5 %) Durchflussimpulscharakteristik: F = (8 × Q – 4)5 %, wobei F die Frequenz und Q der Durchfluss in l/min ist. Installation: Schließen Sie das rote Kabel an den Pluspol an. Schließen Sie das gelbe Kabel an die Signalausgangsleitung an. Schließen Sie das schwarze Kabel an den Minuspol an. Installieren Sie den Sensor in Richtung der auf dem Produkt angegebenen Pfeile. Verwendung: Der Durchflusssensor YF-B10 dient zur Messung des Wasserdurchflusses in verschiedenen Systemen. Die Einhaltung der Verdrahtungs- und Installationsanweisungen ist für einen optimalen Betrieb unerlässlich. Vermeiden Sie starke Stöße und chemische Einflüsse, um die Lebensdauer des Sensors zu verlängern. Sonstige Hinweise: Die Umgebungstemperatur darf 120 °C nicht überschreiten. Dichtheitsprüfung: Jedes Loch abdichten und eine Wasserdruckprüfung mit 1,7 MPa für 1 Minute durchführen, wobei keine Leckage oder Verformung auftreten darf.
