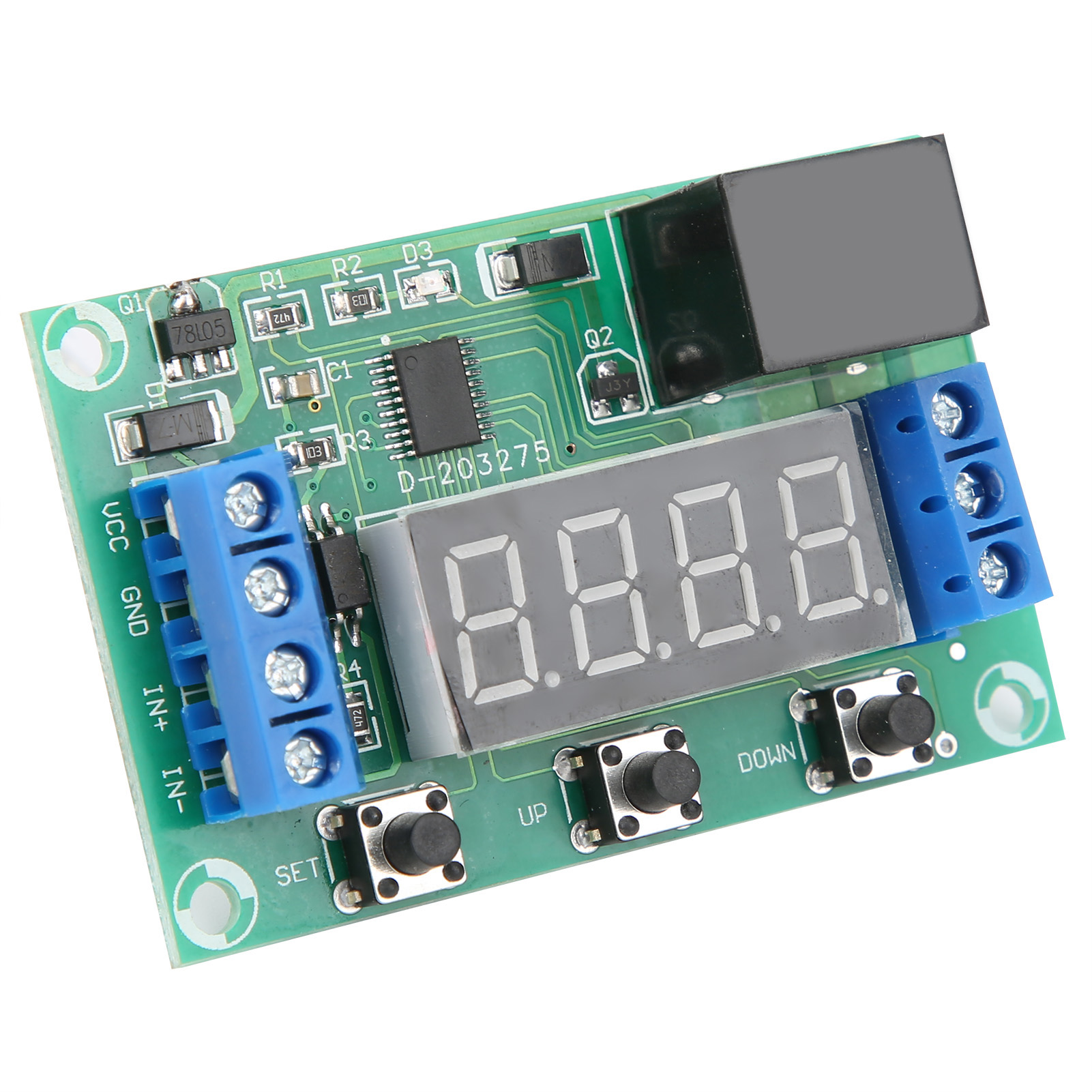

Yx-sj13 20a Timer-modul, Zyklusverzögerungssteuerung, 24 V, 31 Betriebsmodi, Relaisplatine

Willkommen in unserem Shop! Entdecken Sie unser Zeitverzögerungs-Relais-Steuermodul – ein vielseitiges und zuverlässiges Gerät für eine Vielzahl von automatischen Test- und Steuerungsanwendungen. Dieses Modul bietet 31 verschiedene Betriebsmodi und einen maximalen Steuerstrom von 20 A für das Relais. Die Versorgungsspannung ist je nach Bedarf in den Varianten DC 5 V, DC 12 V oder DC 24 V verfügbar. Der Ausgang ist durch ein Relais vom Stromkreis isoliert und ermöglicht so die Ansteuerung von Niederspannungsgeräten, Gleichstrom und 220-V-Leitungen. Die Verzögerung ist für maximale Flexibilität von 0,01 Sekunden bis 999 Minuten einstellbar. Dieser Artikel ist 100 % neu, von hoher Qualität und entspricht strengen Qualitätsstandards des Herstellers. Das Modul besteht aus Kunststoff (siehe Abbildung) und trägt die Modellnummer JY-SJ13. **Technische Daten:** - Optionale Versorgungsspannung: DC 5 V, DC 12 V, DC 24 V - Maximaler Relais-Ansteuerstrom: 20 A - Material: Kunststoff - Modell: JY-SJ13 **Bedienungsanleitung:** **Arbeitsparameter einstellen:** Halten Sie die SET-Taste gedrückt. Nach 0,5 Sekunden erscheint P-XX im Display. Verwenden Sie die AUF- und AB-Tasten, um den Betriebsmodus zu ändern. Nach Auswahl des Modus drücken Sie kurz SET, um die Zeiteinstellung A aufzurufen. Im Display wird Axxx angezeigt. Stellen Sie den Zeitparameter A mit den Tasten AUF und AB ein (kurz drücken, um 1 zu addieren oder zu subtrahieren, lang drücken, um 10 zu addieren oder zu subtrahieren). Mit der Taste S wird die Position des Dezimaltrennzeichens angepasst. Nach der Einstellung von A drücken Sie SET, um Zeit B einzustellen (Anzeige: bxxx). Stellen Sie B auf die gleiche Weise ein. Drücken Sie anschließend erneut SET, um zu CXXX und dann zu dXXX zu wechseln. Drücken Sie abschließend SET, um die Einstellungen zu beenden und zu speichern. Falls Zeit B oder andere Zeiten keine Auswirkung haben, drücken Sie einfach SET, um sie zu ignorieren. Modus P2 ist die Stopp/Start-Funktion (Auslösung wie unten beschrieben). Die anderen Einzelfunktionen sind ungültig. **Bedeutung der Dezimalpunktposition:** - Ax.xx: Dezimalpunkt bis zur Hundertstelstelle, Bereich 0,01 bis 9,99 Sekunden - Axx.x: Dezimalpunkt bis zur Zehntelstelle, Bereich 0,1 bis 99,9 Sekunden - Axxx. : Komma vor der Einheit, Bereich 1 bis 999 Sekunden - Axxx (ohne Komma): Bereich 1 bis 999 Minuten **Anzeige aus:** Im Nicht-Einstellmodus die Taste S drücken, um die Anzeige auszuschalten, und dann erneut drücken, um sie wieder einzuschalten. **Betriebsarten (P-00 bis P-31):** - P-00: Ungültig (ignorieren) - P-01: Relais nach Einschalten oder Auslösen getrennt, nach einer Verzögerung A geschlossen - P-02: Relais nach Einschalten oder Auslösen geschlossen, nach einer Verzögerung A getrennt - P-03: Impulsmodus, mit Signal geschlossen, ohne Signal getrennt - P-04: Selbstverriegelnder Modus, Relaiszustand bei jedem Auslösen umgekehrt - P-05: Nach dem Auslösen schließt das Relais und dann Stoppt nach einer Verzögerung A; keine wiederholte Auslösung während der Verzögerung - P-06: Nach der Auslösung schließt das Relais und stoppt dann nach einer Verzögerung A; eine wiederholte Auslösung startet die Zeitmessung neu - P-07: Nach der Auslösung schließt das Relais und stoppt dann nach einer Verzögerung A; wiederholte Auslösungen akkumulieren Zeit - P-08: Nach der Auslösung schließt das Relais und stoppt dann nach einer Verzögerung A; eine wiederholte Auslösung stoppt sofort - P-09: Nach der Auslösung schließt das Relais; nachdem das Signal verschwindet, stoppt es nach einer Verzögerung A; eine Auslösung während der Verzögerung startet neu - P-10: Nach dem Einschalten, Schließzeit A, Trennungszeit B, Endlosschleife - P-11: Bei einem kontinuierlichen Signal, Schließung A, Trennung B, Endlosschleife; Sofortiger Stopp, wenn das Signal verschwindet - P-12: Eine Auslösung, A schließt, B trennt, Endlosschleife; ein zweiter Trigger stoppt - P-13: Relais schließt beim Einschalten, trennt nach Triggerung, dann schließt es nach einer Verzögerung A - P-14: Bei Dauersignal schließt das Relais nach einer Verzögerung A; trennt, wenn das Signal verschwindet - P-15: Bei Dauersignal getrennt; schließt, wenn das Signal länger als A verschwindet - P-16: Bei Dauersignal länger als A schließt das Relais; nachdem das Signal länger als A verschwindet, trennt es - P-17: Relais schließt nach einem Dauersignal über A; nachdem das Signal verschwindet, trennt es nach einem Dauersignal über A - P-18: Triggerung, Relais schließt nach einer Verzögerung A; eine zweite Triggerung, trennt nach einer Verzögerung A - P-19: Bei Dauersignal schließt das Relais für A und stoppt dann; Wenn das Signal verschwindet, schließt das Relais für A und stoppt dann - P-20: Bei gepulstem Signal (steigende oder fallende Flanke) stoppt das Relais; ohne gepulstes Signal schließt das Relais nach einer Verzögerung A (kontinuierlicher High- oder Low-Pegel wird als kein Impuls betrachtet) - P-21: Nach dem Einschalten schließt das Relais nach eine
