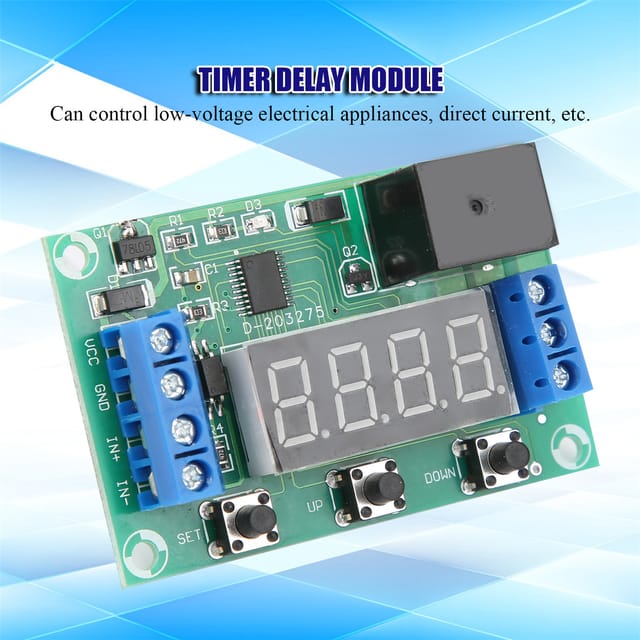

Yx-sj13 Zeitverzögerungsrelais-steuerplatine, 24v Zeitmodul

Willkommen in unserem Shop! Dieses multifunktionale Zeitverzögerungsrelais bietet 31 Betriebsmodi für ein breites Spektrum an automatischen Test- und Steuerungsanwendungen. Der maximale Steuerstrom des Relais beträgt 20 A. Es ist mit verschiedenen optionalen Versorgungsspannungen erhältlich: DC 5 V, DC 12 V und DC 24 V, um Ihren unterschiedlichen Anforderungen gerecht zu werden. Der Ausgang ist durch ein Relais vom Stromkreis getrennt, sodass die Ansteuerung von Niederspannungsgeräten, Gleichstrom sowie 220-V-Leitungen möglich ist. Die Verzögerungszeit ist von 0,01 Sekunden bis 999 Minuten einstellbar. Dieses Produkt wird gemäß Standardvorgaben gefertigt und unterliegt strengen werkseitigen Qualitätskontrollen. Spezifikationen: Zustand: 100 % Neu Artikeltyp: Zeitverzögerungs-Relais-Steuermodul Material: Kunststoff Farbe: Wie abgebildet Modell: JY-SJ13 Optionale Versorgungsspannung: DC 5 V, DC 12 V, DC 24 V Maximaler Relais-Steuerstrom: 20 A Bedienungsanleitung: Betriebsparameter einstellen: SET-Taste gedrückt halten. Nach 0,5 Sekunden erscheint P-XX im Display. Drücken Sie AUF und AB, um den Betriebsmodus zu ändern. Nach Auswahl des Modus drücken Sie kurz SET, um die Zeiteinstellung A aufzurufen; das Display zeigt Axxx an. Drücken Sie AUF und AB, um die Zeiteinstellung A zu ändern. Ein kurzer Druck addiert oder subtrahiert 1; ein langer Druck addiert oder subtrahiert schnell 10. Drücken Sie die Taste S, um die Dezimalpunktposition festzulegen. Nach dem Einstellen von Zeit A drücken Sie SET, um Zeit B einzustellen; das Display zeigt bxxx an. Drücken Sie AUF und AB, um die Zeiteinstellung B zu ändern. Ein kurzer Druck addiert oder subtrahiert 1; ein langer Druck addiert oder subtrahiert schnell 10. Drücken Sie die Taste S4, um die Dezimalpunktposition festzulegen. Nach dem Einstellen von Zeit B drücken Sie erneut SET, um CXXX einzugeben, dann erneut SET, um dXXX einzugeben, und dann erneut SET, um den Einstellungsmodus zu verlassen und alle Einstellungen zu speichern. Die oben genannten Einstellungen, wie z. B. Zeit B oder andere Zeitwerte ohne Auswirkung, müssen nicht konfiguriert werden. Drücken Sie SET, um sie zu ignorieren. P2 ist die Stopp- und Startfunktion (Auslösung wie unten beschrieben). Einzelne Funktionen sind ungültig. Bedeutung der Dezimalpunktposition: Ax.xx: Der Dezimalpunkt befindet sich auf die Hundertstelstelle, Zeitbereich 0,01 bis 9,99 Sekunden Axx.x: Der Dezimalpunkt befindet sich auf die Zehntelstelle, Zeitbereich 0,1 bis 99,9 Sekunden Axxx. : Dezimalpunkt an der Einerstelle, Zeitbereich 1 bis 999 Sekunden Axxx ohne Dezimalpunkt: Zeitbereich 1 bis 999 Minuten Anzeige ausschalten: Im nicht eingestellten Zustand die Taste S drücken, um die Anzeige auszuschalten, und dann erneut drücken, um sie wieder einzuschalten. Betriebsarten: P-00: Ungültig (ignorieren) P-01: Das Relais ist nach dem Einschalten oder Auslösen getrennt und schließt nach einer Zeitverzögerung A P-02: Aktiviert nach dem Einschalten oder Auslösen, das Relais trennt nach einer Zeitverzögerung A P-03: Impulsmodus, aktiviert durch Signal, trennt ohne Signal P-04: Selbstverriegelnder Modus, der Relaiszustand ändert sich einmal bei jedem Auslösen P-05: Nach P-06: Nach dem Auslösen schaltet das Relais nach einer Zeitverzögerung A ein und aus. Während der Verzögerungszeit ist kein erneuter Auslöser zulässig. Ein neuer Auslöser während der Verzögerungszeit startet den Timer neu. P-07: Nach dem Auslösen schließt das Relais nach einer Verzögerung von A Sekunden. Ein neuer Auslöser während der Verzögerungszeit akkumuliert die Zeit. P-08: Nach dem Auslösen schließt das Relais nach einer Verzögerung von A Sekunden; es kann nach einem neuen Auslöser während der Verzögerungszeit sofort stoppen. P-09: Nach dem Auslösen schließt das Relais. Nach dem Verschwinden des Signals endet die Verzögerung nach A Sekunden. Ein Trigger während der Verzögerung startet neu P-10: Nach dem Einschalten, Einschaltzeit A, Ausschaltzeit B, Endlosschleife P-11: Bei Vorliegen eines Dauersignals, Ein A, Aus B, Endlosschleife, sofortiger Stopp nach Verschwinden des Signals P-12: Ein Trigger, Ein A, Aus B, Endlosschleife, ein neuer Trigger stoppt P-13: Das Relais wird beim Einschalten aktiviert, das Relais trennt nach dem Triggern und aktiviert sich nach der Zeitverzögerung A P-14: Bei Vorliegen eines Dauersignals schließt das Relais nach Ablauf der Zeit A und trennt, wenn das Signal verschwindet P-15: Das Relais mit einem Dauersignal ist getrennt und schließt, nachdem das Signal länger als A verschwunden ist P-16: Wenn ein Dauersignal P-17: Das Relais schließt, nachdem ein Dauersignal die Zeit A überschritten hat. Das Signal verschwindet, das Relais schaltet nach Ablauf der Zeit A ab. P-18: Auslösung, das Relais schließt nach Ablauf der Zeit A, und eine erneute Auslösung schaltet das Relais nach Ablauf der Zeit A wieder ab. P-19: Bei Vorliegen eines Dauersignals schaltet das Relais für A ein und schaltet dann ab; verschwindet das Signal, schaltet das Relais erneu
