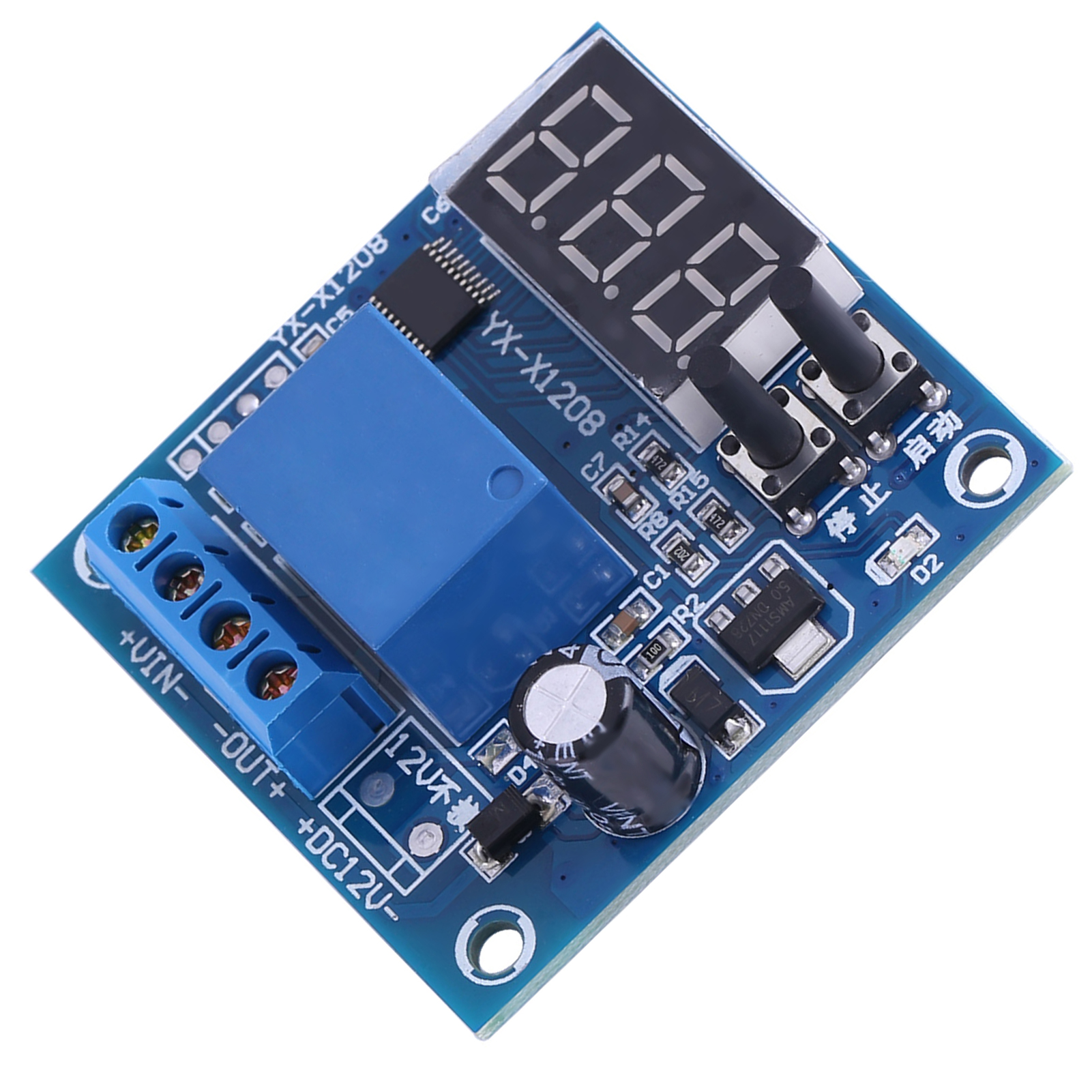

Yxx1208 Batterieunterspannungsschutzmodul, Automatische Ladewiederherstellung, Überspannungsschutzplatine, 12v-steuermodul

Willkommen in unserem Shop! Dieses Unterspannungsschaltmodul unterbricht die Stromzufuhr zu einem ohmschen Verbraucher, sobald die Spannung unter einen voreingestellten Wert (Unterspannung) fällt. Steigt die Spannung innerhalb von 6 Sekunden wieder an, bleibt der Verbraucher mit Strom versorgt. Sobald die Batteriespannung einen bestimmten Wert (Überspannung) erreicht, schaltet das Modul den Verbraucher automatisch wieder ein. Eine LED-Anzeige signalisiert den Betriebszustand des Verbrauchers. Die Werte für Unterspannungsabschaltung und Überspannungsreaktivierung lassen sich einfach per Knopfdruck einstellen. Technische Daten: - Eingangsspannung: 12 V DC - Maximalstrom: 10 A - Abmessungen: 50 x 48 x 20 mm (1,96 x 1,89 x 0,78 Zoll) Bedienungsanleitung: - **Lastabschaltung und Reaktivierung**: Stellen Sie bei einer 12-V-Batterie die Unterspannung (Abschaltspannung) auf 10,5 V ein. Wenn die Batteriespannung auf 10,5 V oder weniger sinkt, wartet der Regler 6 Sekunden und schaltet dann die Last ab. Wenn die Spannung innerhalb dieser 6 Sekunden ansteigt, bleibt die Last eingeschaltet. - **Spannungseinstellung:** Im Einstellmodus drücken Sie bei blinkender Anzeige die Starttaste, um die Spannung zu erhöhen, und die Stopptaste, um sie zu verringern. - **Starttastenfunktion (Unterspannungseinstellung zum Abschalten der Last):** Drücken Sie im normalen Spannungsanzeigemodus die Starttaste, um den Unterspannungswert anzuzeigen. Halten Sie die Starttaste gedrückt, bis die Anzeige blinkt, und drücken Sie dann die Start- oder Stopptaste, um den Unterspannungswert anzupassen. - **Stopptastenfunktion (Überspannungseinstellung zum Wiedereinschalten der Last):** Drücken Sie im normalen Spannungsanzeigemodus die Stopptaste, um den Überspannungswert anzuzeigen. Halten Sie die Stopptaste gedrückt, bis die Anzeige blinkt, und drücken Sie dann die Start- oder Stopptaste, um den Überspannungswert anzupassen. **Zurücksetzen auf Werkseinstellungen:** Halten Sie die Start- und Stopptaste gleichzeitig gedrückt, bis die Anzeige „888“ anzeigt, um die Werkseinstellungen wiederherzustellen. Hinweis: Wenn Sie die Startspannung nicht einstellen können, passen Sie zuerst die Stoppspannung an. Dies deutet nicht auf einen Schaltungs- oder Programmfehler hin. Packungsinhalt: 1 x Schutzplatine
