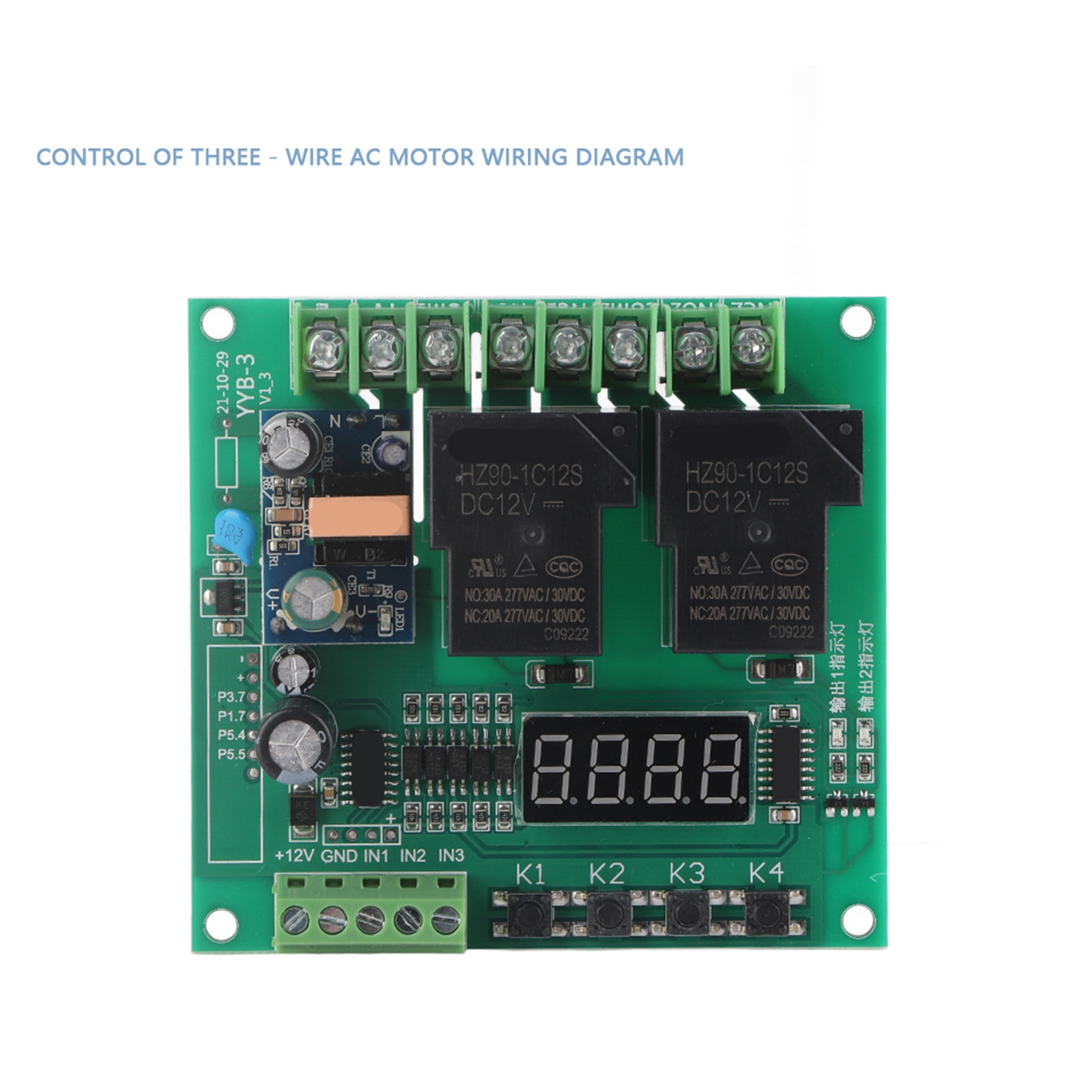

Yyb-3 220v Vorwärts-/rückwärts-/timer-steuermodul Mit Zwei Relais

Willkommen in unserem Shop! Entdecken Sie unser hochwertiges Motorsteuerungsmodul, das für eine Vielzahl von Anwendungen mit Präzision und Zuverlässigkeit entwickelt wurde. Dieses vielseitige Gerät ermöglicht Ihnen die einfache Steuerung verschiedener Geräte und bietet sechs gängige Funktionen für maximale Flexibilität. **Hauptmerkmale:** - **Überragende Qualität:** Fabrikneu, garantiert optimale Leistung und erhöhte Langlebigkeit. - **Sechs praktische Funktionen:** Geeignet für verschiedene Anforderungen, ob in Industrie, Haushalt oder Freizeit. - **Umfangreiche Steuerung:** Steuern Sie 2-Wege-Magnetventile, Pumpen, Motoren, Lampen und andere Verbraucher mit einem leistungsstarken Ausgang, der bis zu 30 A Gleichstrom (DC) oder Wechselstrom (AC) verarbeiten kann. - **Flexibler Timerbereich:** Einstellbar von 0,1 Sekunden bis 999 Minuten, genau nach Ihren Anforderungen. **Technische Daten:** - Eingang Spannung: AC 110 V bis 250 V - Timerbereich: 0,1 Sekunden bis 999 Minuten - Gewicht: ca. 110 g (3,9 oz) **Anschlussbeschreibung:** 1. **220 V AC**: Stromeingang 2. **IN1**: Signaleingang 1 (negativer Trigger) 3. **IN2**: Signaleingang 2 (negativer Trigger) 4. **IN3**: Signaleingang 3 (negativer Trigger) 5. **NO**: Öffner-Relaisanschluss; vor der Aktivierung geschlossen; nach der Aktivierung mit COM verbunden 6. **COM**: Gemeinsamer Relaisanschluss 7. **NC**: Schließer-Relaisanschluss; vor der Aktivierung mit COM verbunden; Nach der Aktivierung wird der Betrieb eingestellt. **Funktionsliste:** - **P-1**: Bei Signal 1 aktiviert sich Relais 1 und deaktiviert sich nach der Zeit A automatisch; bei Signal 2 aktiviert sich Relais 2 und deaktiviert sich nach der Zeit B; Signal 3 ist ein Not-Reset. - **P-2**: Bei Signal 1 aktiviert sich Relais 1 und deaktiviert sich nach der Zeit A; Relais 2 aktiviert sich nach einer Verzögerung B nach dem Signal und deaktiviert sich nach der Zeit C (die Zeiteinheiten müssen übereinstimmen). - **P-3**: Beim Einschalten aktiviert sich Relais 1 für die Zeit A, deaktiviert sich dann und wartet die Zeit C; Relais 2 aktiviert sich für die Zeit B, deaktiviert sich dann und wartet die Zeit C; die Relais 1 und 2 arbeiten in einer Endlosschleife. (Bei einem reversiblen Motor: Der Motor läuft eine Zeit lang, stoppt, kehrt automatisch für eine Zeit die Drehrichtung um, stoppt und läuft dann wieder direkt.) - **P-4**: Bei Signal 1 schaltet Relais 1 ein; bei Signal 2 (Ende) stoppt Relais 1 und startet einen Timer A, dann schaltet Relais 2 ein; bei Signal 3 (Ende) stoppt Relais 2 und startet einen Timer B, dann schaltet Relais 1 ein; Endlosschleife. - **P-5**: Bei Signal 1 schaltet Relais 1 ein; bei Signal 2 (Ende) stoppt Relais 1 und startet einen Timer A, dann schaltet Relais 2 ein; bei Signal 3 (Ende) stoppt Relais 2; dann ist ein neues Signal 1 erforderlich. - **P-6**: Bei Signal 1 schaltet Relais 1 ein; bei Signal 2 (Ende) deaktiviert Relais 1; bei Signal 1 schaltet Relais 2 ein; Bei Signal 3 (Ende) wird Relais 2 deaktiviert. **Fernbedienungsfunktion (falls zutreffend):** Die Tasten A und B starten die oben genannten Funktionen; die Taste C aktiviert Relais 1 (Vorwärts) und ein zweiter Druck deaktiviert es; Die Taste D aktiviert Relais 2 (umgekehrt), ein zweiter Druck deaktiviert es. **Tastenkonfiguration:** - Wenn "----" angezeigt wird, befindet sich das System im Standby-Modus. - Erster Druck auf K1: Anzeige von P-1, mit K2 und K3 den Modus einstellen. - Zweiter Druck auf K1: Anzeige von A001, mit K2 und K3 Zeit A einstellen, K4 für die Einheit (Dezimalpunkt). - Dritter Druck auf K1: Anzeige von B001, mit K2 und K3 Zeit B einstellen, K4 für die Einheit. - Vierter Druck auf K1: Anzeige von C001, mit K2 und K3 Zeit C einstellen, K4 für die Einheit. - Fünfter Druck auf K1: Rückkehr zu "----" (Standby). **Einstellungsbeispiel: Für Modus P-2 mit A010, B005, C006 bedeutet: Nach Signal 1 schaltet Relais 1 nach 10 Sekunden ein und schaltet dann wieder aus; Relais 2 schaltet nach einer Verzögerung von 5 Sekunden für 1 Sekunde ein und schaltet dann wieder aus. **Zeiteinheiten (Dezimalpunkt):** - **XX.X**: Dezimalpunkt bis zur Zehnerstelle, Bereich von 0,1 bis 99,9 Sekunden - **XXX**: Kein Dezimalpunkt, Bereich von 1 bis 999 Sekunden - **XXX.**: Dezimalpunkt bis zur Einerstelle, Bereich von 1 bis 999 Minuten. **Lieferumfang:** - 1 x Motorsteuerplatine. Dieses Modul eignet sich ideal zur Automatisierung Ihrer Systeme mit hoher Präzision und einfacher Installation. Perfekt für Einsteiger und Profis, die eine zuverlässige und vielseitige Lösung suchen.
