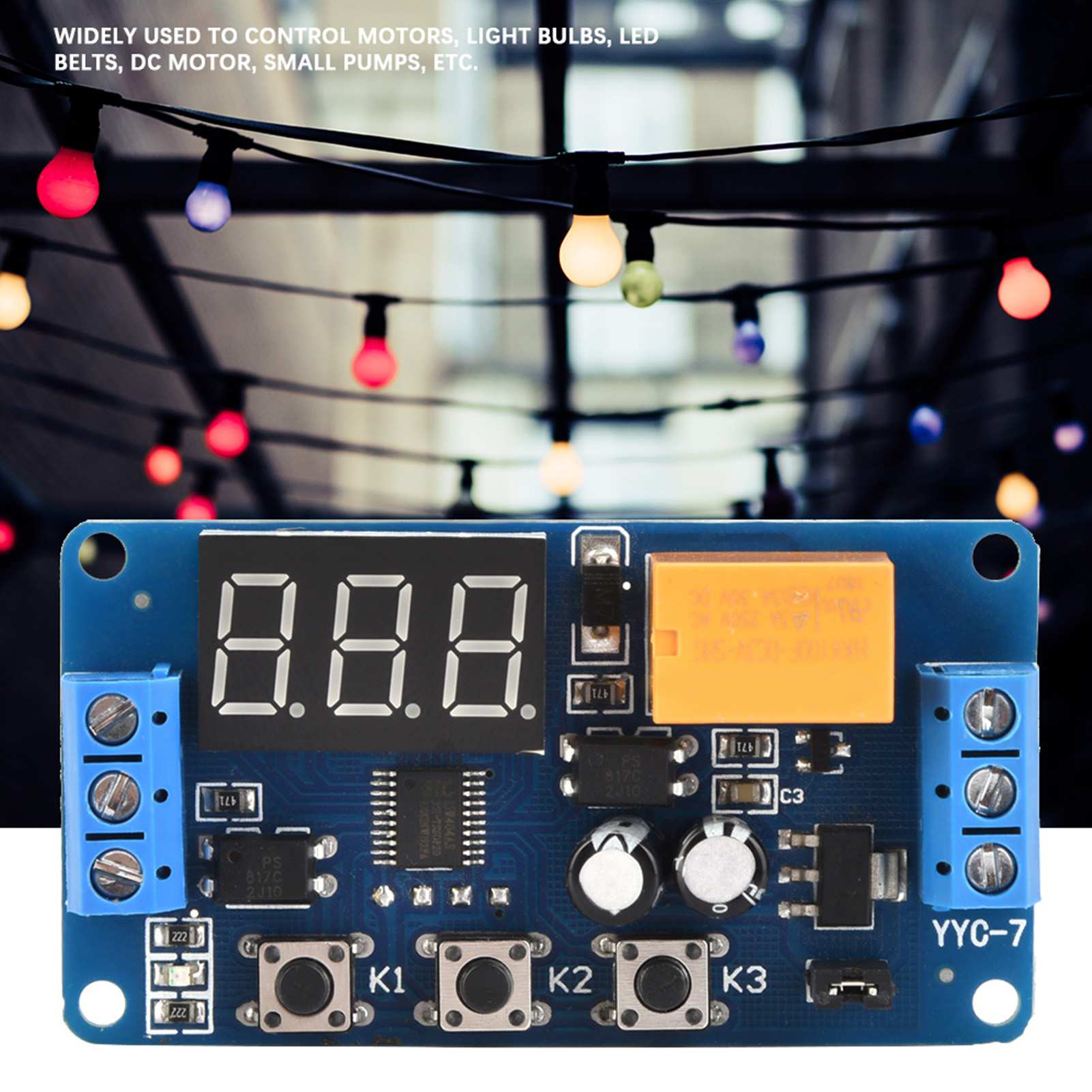

Yyc-7 Zyklisches Zeitverzögerungsrelais, Programmierbarer Timer (3v, 3,7v, 4,5v, 5v, 6v, 7,4v Universell)

Willkommen in unserem Shop! Dieses Zeitverzögerungsrelais kann mit einer niedrigen Spannung bis hinunter zu minimal 3 V betrieben werden. Gängige 3,7-V-Lithiumbatterien, 5-V-Powerbanks und Schaltnetzteile können diese Platine versorgen. Es wird häufig zur Steuerung von Motoren, Glühbirnen, LED-Streifen, Gleichstrommotoren, kleinen Pumpen usw. verwendet. Der optokopplerisolierte Ausgang verbessert die Störfestigkeit. Das Modul verwendet eine Leiterplatte in Industriequalität, und die eingestellten Parameter bleiben nach einem Stromausfall erhalten. Technische Daten: - Betriebsstrom: DC 3 V ~ 7 V - Spannungsbereich mit Jumper: 3 V ~ 5,5 V; ohne Jumper: 3,8 V ~ 7 V - Signalquelle: DC 3 V ~ 12 V (positive Stromversorgung, Taster, PNP-Sensor, SPS-Signale usw.) - Ausgangskapazität: Steuerung von Geräten bis zu DC 30 V 3 A oder AC 220 V 3 A - Ruhestrom: 15 mA; Betriebsstrom: 30 mA - Lebensdauer: >100.000 Schaltzyklen - Betriebstemperatur: -40℃~85℃ - Größe: 64,2*34,8*15 mm / 2,5*1,4*0,6 Zoll - Gewicht: 22 g / 0,8 oz (ca.) Lieferumfang: 1 * Modul Funktionen: Verzögerungsbereich: minimal 0,1 Sekunden, maximal 999 Minuten, einstellbar. P-1: Das Signal löst das Relais aus, das dadurch aktiviert wird, und nach Ablauf der Zeit deaktiviert sich das Relais; Während der Verzögerungszeit: A: Eine neue Aktivierung ist ungültig B: Eine neue Aktivierung kann eine neue Zeitsequenz starten C: Eine neue Aktivierung setzt das Relais zurück und beendet die Zeitsequenz P-2: Das Signal löst die Zeitsequenz für T1 aus; nach Ablauf der Zeit aktiviert sich das Relais für T2 und deaktiviert sich anschließend (wird zurückgesetzt). P-3: Zyklus: Aktiv für T1, inaktiv für T2, unendlicher Zyklus. Die Zeiten für T1 und T2 sind einstellbar. A: Nach dem Einschalten ist das Relais zunächst aktiv und dann unendlich lange inaktiv. B: Nach dem Einschalten ist das Relais zunächst inaktiv und dann unendlich lange aktiv. P-4: Bei einem Signal aktiviert sich das Relais; nach dem Verschwinden des Signals startet es die Zeitsequenz und deaktiviert sich nach Ablauf der Zeit. Während der Verzögerungszeit wird die Verzögerung aufgehoben, wenn erneut ein Signal auftritt; verschwindet das Signal, beginnt die Zeitmessung von Neuem. Modusauswahl: Nach dem Einschalten die Taste K1 2 Sekunden lang gedrückt halten, dann K1 drücken, um in den Auswahlmodus P1~4 zu gelangen, und K2, um den Modus zu bestätigen. P-1: Das Signal löst das Relais aus, das dadurch aktiviert wird. Nach Ablauf der Zeit deaktiviert sich das Relais wieder. Während der Verzögerungszeit gilt Folgendes: A: Eine Aktivierung ist ungültig. B: Eine neue Aktivierung kann einen neuen Zeitzyklus starten. C: Eine neue Aktivierung setzt das Relais zurück und beendet den Zeitzyklus. P-2: Das Signal löst die Zeitmessung für T1 aus; Nach Ablauf der Zeit aktiviert sich das Relais für T2 und deaktiviert sich anschließend (wird zurückgesetzt). P-3: Zyklus: Aktiv für T1, inaktiv für T2, unendlicher Zyklus. Sowohl T1 als auch T2 sind einstellbar. A: Nach dem Einschalten ist das Relais zunächst aktiv und dann für einen unendlichen Zyklus inaktiv. B: Nach dem Einschalten ist das Relais zunächst inaktiv und dann für einen unendlichen Zyklus aktiv. P-4: Wenn ein Signal anliegt, aktiviert sich das Relais; wenn das Signal verschwindet, startet die Zeitmessung, und das Relais deaktiviert sich nach Ablauf der Zeit. Wenn während der Verzögerungszeit erneut ein Signal anliegt, wird die Verzögerung aufgehoben; und wenn das Signal verschwindet, startet die Zeitmessung neu. Nach Auswahl des Arbeitsmodus drücken Sie K1, um in den Feineinstellungsmodus der Funktion zu gelangen, d. h. um zwischen A, B und C zu wechseln. Anleitung zur Zeiteinstellung: K2: Offset-Taste: Drücken Sie diese Taste, um die Blinkposition der Anzeige anzupassen; K3 passt das Blinkmuster an. Solange Sie K2 nicht drücken, hört die Anzeige auf zu blinken. K3: Wenn die Anzeige blinkt, passt K3 die Ziffern abwechselnd von 0 bis 9 an. Wenn die Anzeige nicht blinkt, passt K3 die Position des Dezimalpunkts an: Der Dezimalpunkt an der Einerstelle zeigt 0 bis 999 Minuten an; an der Zehnerstelle zeigt er 0 bis 99,9 Sekunden an; ohne Dezimalpunkt zeigt er 0 bis 999 Sekunden an. Hinweis: Die Funktionen P-2 und P-3 verfügen über zwei einzustellende Zeitgruppen; Drücken Sie K2 sechsmal für einen Zyklus. Die ersten drei Male stellen Sie eine Einstellung ein, die letzten drei Male eine andere. (Eine leuchtende blaue LED zeigt die Einstellung der Relais-Aktivierungszeit an; eine ausgefallene blaue LED zeigt die Einstellung der Relais-Deaktivierungszeit an.)
