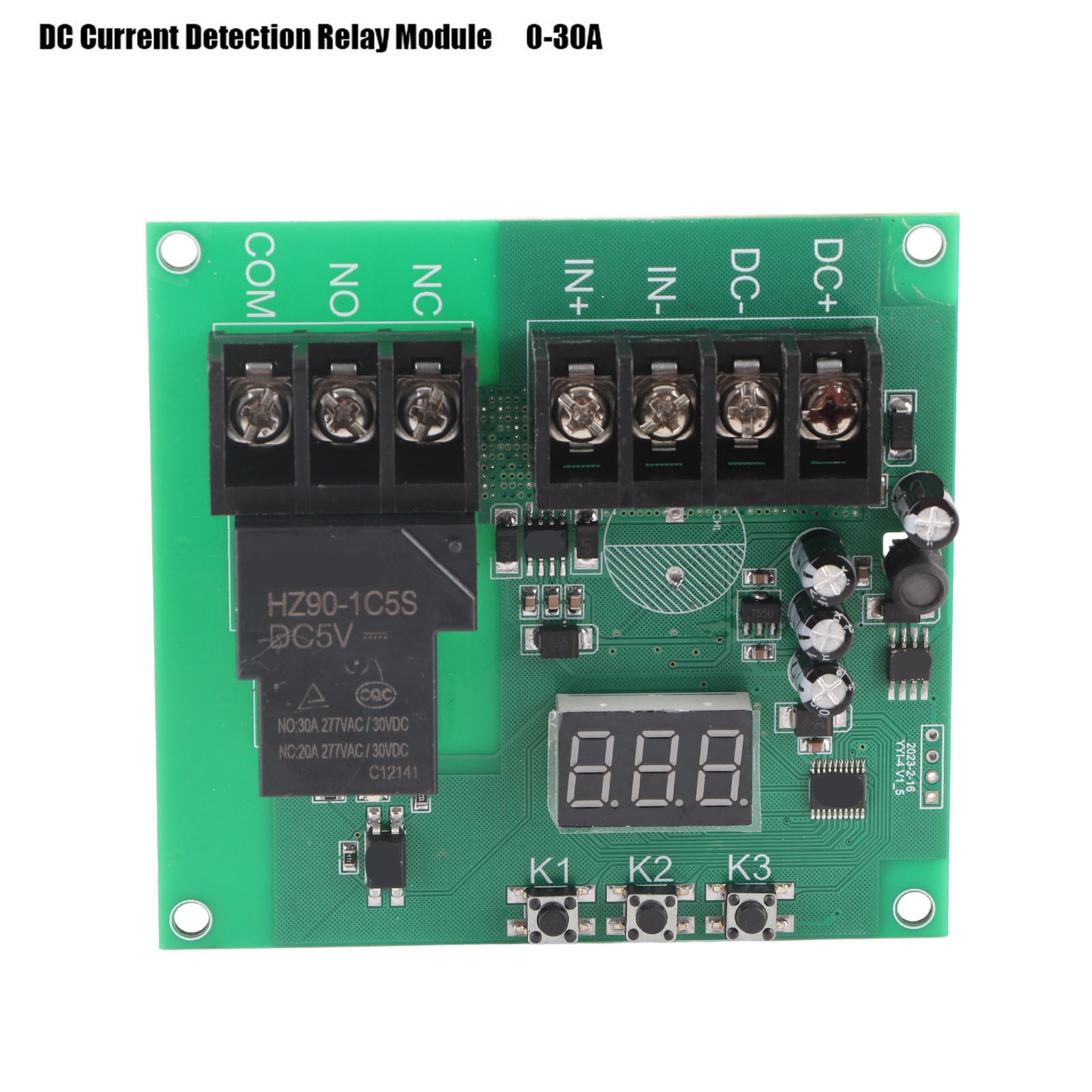

Yyi-4 Stromerkennungsmodul, Überstrom- Und Blockierschutzplatine Für Gleichstrommotoren, 30-a-hochleistungsstromsensor

Willkommen in unserem Shop! Dieses Gleichstrom-Erkennungsmodul misst Gleichstrom und steuert das Öffnen oder Schließen eines Relais basierend auf dem vom Benutzer festgelegten Stromgrenzwert. Es bietet einen Messbereich von 0 bis 30 A mit einer Genauigkeit von 0,01 A und gewährleistet so präzise und zuverlässige Messungen. Dank der Fehlerkalibrierungsfunktion können Sie die Messwerte für optimale Genauigkeit anpassen. Zusätzlich lässt sich die LED-Anzeige abschalten, um den Stromverbrauch zu reduzieren – ideal für Anwendungen mit geringem Stromverbrauch. Dieses Modul eignet sich perfekt zur Strombegrenzung in einem Stromkreis und zum Schutz elektrischer Geräte vor Schäden durch Überstrom. Technische Daten: - Modell: YYI-4 - Versorgungsspannung: DC 7-30 V - Messbereich: DC 0-30 A - Genauigkeit: 0,01 A (10 mA) - Standby-Strom: ca. 20 mA - Gewicht: ca. 86 g / 3,0 oz Funktionsbeschreibung: - P-11: Wenn der gemessene Strom > I1 (untere Grenze) ist, schließt das Relais; wenn der gemessene Strom I1 ist, schließt das Relais; Der Zustand bleibt erhalten, bis die Platine ausgeschaltet wird. - P-21: Wenn der gemessene Strom > I2 (Obergrenze) ist, schließt das Relais; wenn der gemessene Strom I2 ist, schließt das Relais; der Zustand bleibt erhalten, bis die Platine ausgeschaltet wird. - P-31: Wenn der gemessene Strom I2 ist, öffnet das Relais. - P-32: Wenn der gemessene Strom I2 ist, schließt das Relais; in anderen Fällen öffnet es. - P-52: Wenn der gemessene Strom I2 ist, schließt das Relais; der Zustand bleibt erhalten, bis die Platine ausgeschaltet wird. Beschreibung der Einstellungen: - Nach dem Einschalten zeigt das Display den gemessenen Strom an (wenn keine Messung durchgeführt wird, blinken die LED-Ziffern). - Drücken Sie K1 einmal (länger als eine Sekunde gedrückt halten, um Fehler zu vermeiden): Das Display zeigt P11 an; K2 stellt den Modus ein, K3 die Funktion. - Drücken Sie K1 ein zweites Mal: Das Display blinkt mit dem Wert 0,05, was anzeigt, dass der Schwellenwert I1 0,05 A beträgt; K2 erhöht I1, K3 verringert I1. - Drücken Sie K1 ein drittes Mal: Der Bildschirm blinkt mit dem Wert 0,10, was anzeigt, dass der Schwellenwert I2 0,1 A beträgt; K2 erhöht I2, K3 verringert I2. - Drücken Sie K1 ein viertes Mal: Der Bildschirm zeigt den gemessenen Strom an und wechselt in den Standby-Modus. - Im Standby-Modus können Sie durch Gedrückthalten von K2 oder K3 den Messfehler des Stroms feinjustieren. Lieferumfang: - 1 * Gleichstrom-Erkennungsmodul Dieses Modul verfügt über alle notwendigen Funktionen für den sofortigen Einsatz und ermöglicht Ihnen die einfache Überwachung und den Schutz Ihrer Stromkreise.
