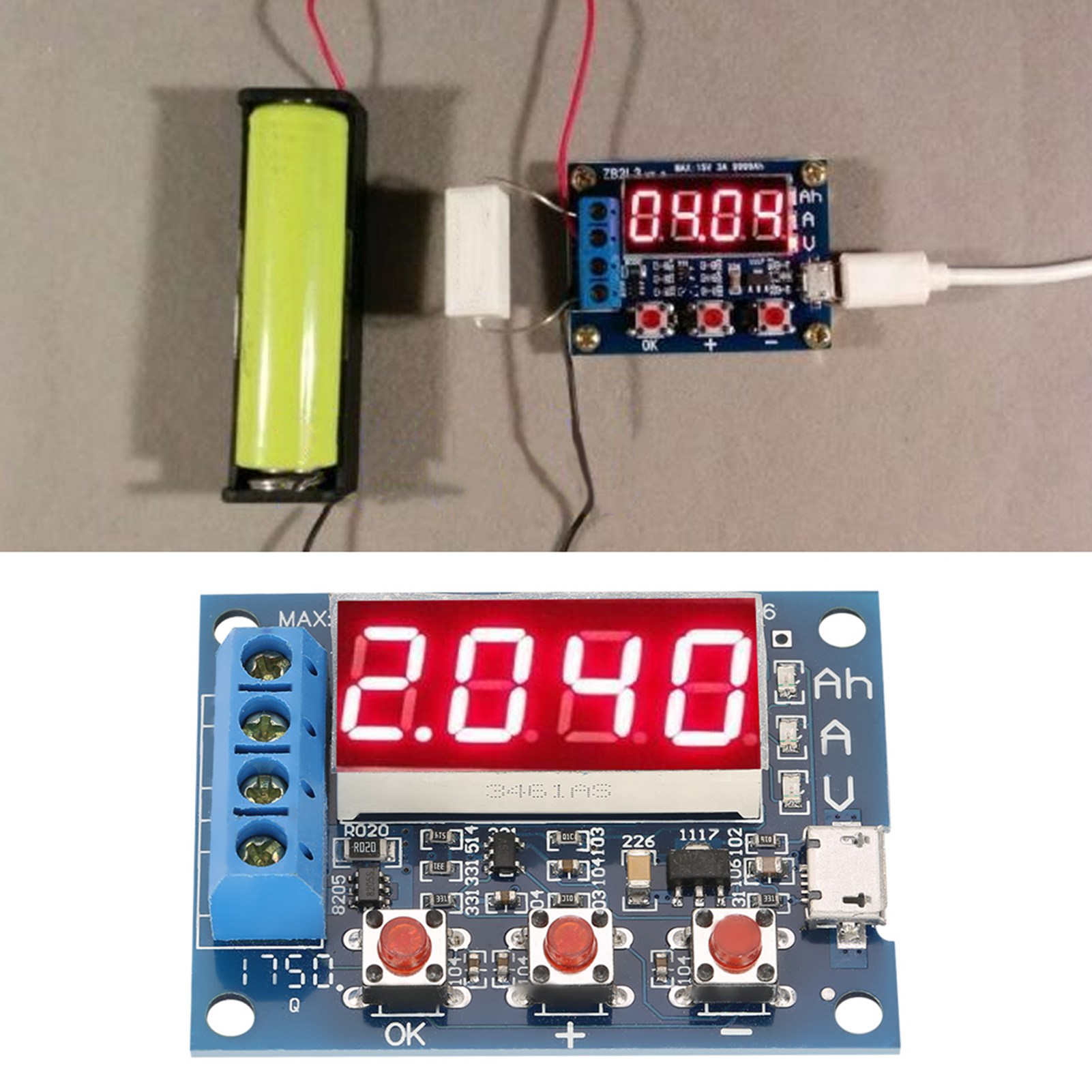

Zb2l3 Batteriekapazitätstester: Externer Lade-/entladetyp Für Batteriekapazitätstests Von 1,2-12 V, 18650 Usw.

Willkommen in unserem Shop! Entdecken Sie unseren Batterieentladungstester – ein hochwertiges, brandneues Gerät zur Überprüfung der Kapazität von Batterien mit 1,2 V bis 12 V. Er ist einfach zu bedienen, wird über Micro-USB mit Strom versorgt und ermöglicht die Messung von Kapazität, Spannung und Stromstärke Ihrer Batterie. LED-Anzeigen zeigen die auf dem Bildschirm angezeigten Parameter deutlich an. Technische Daten: - Versorgungsspannung: DC 4,5–6 V (Micro-USB) - Betriebsstrom: ≤ 70 mA - Entladespannung: 1,00 V bis 15,00 V, Auflösung 0,01 V - Abschaltspannungsbereich: 0,5 V bis 11,0 V - Stromfestigkeit: ≤ 3,000 A, Auflösung 0,001 A - Spannungsmessfehler: < 1 % + 0,02 V - Strommessfehler: < 1,2 % ± 0,002 A - Akkukapazitätsbereich: bis zu 9999 Ah (1 Ah = 1000 mAh, Dezimaltrennzeichen verschiebt sich bei großen Werten, z. B. Anzeige von X,XXX) unter 10 Ah, XX,XX über 10 Ah) - Gewicht: ca. 27 g / 1 oz Lieferumfang: - 1 Batteriekapazitätstester - 2 Widerstände (5 W, 7,5 Ω) - 1 Montagesatz Wichtige Hinweise: 1. Der Lastwiderstand erhitzt sich während der Entladung stark; bitte seien Sie vorsichtig. 2. Um die Genauigkeit der Spannungsmessung zu verbessern, ist die Schaltung mit einer Gleichspannungsvorspannung ausgestattet; sie zeigt eine kleine Spannung an, wenn sie nicht angeschlossen ist, was die tatsächliche Messung jedoch nicht beeinträchtigt. Wenn Sie die Anschlüsse verbinden (0 V), wird 0 angezeigt. Schätzmethode für den zugehörigen Widerstand: Schätzen Sie den Widerstandswert gemäß dem Ohmschen Gesetz, indem Sie die Batteriespannung durch den gewünschten Entladestrom teilen. Die Widerstandsleistung sollte mehr als doppelt so groß sein wie die Batteriespannung. Produkt aus Spannung und erwartetem Strom. Stellen Sie sicher, dass der Strom auch bei voll geladener Batterie 3,0 A nicht überschreitet. Um beispielsweise eine 12-V-Batterie mit 2 A zu testen, verwenden Sie einen 6-Ω-50-W-Widerstand. Eine voll geladene 12-V-Batterie hat eine Spannung von ca. 13,5 V, was zu einem maximalen Strom von 13,5/6 = 2,25 A (weniger als 3 A) führt. Bei Verwendung einer Glühbirne sollte der Strom halbiert werden (1,5 A), da der Kaltwiderstand gering ist und der Stoßstrom den Schaltkreis beschädigen kann. Bedienungsanleitung: 1. Laden Sie die zu testende Batterie vorher auf. 2. Schließen Sie die Batterie korrekt an die Eingangsklemmen an (Plus an Plus, Minus an Minus); eine Verpolung kann den Schaltkreis beschädigen. Schließen Sie die Last an die Ausgangsklemmen an und versorgen Sie das Testgerät über Micro-USB mit Strom (vermeiden Sie USB-Anschlüsse an Desktop-PCs oder Laptops). 3. Drücken Sie „OK“, um den Test zu starten; der Das Testgerät stellt automatisch eine geeignete Abschaltspannung basierend auf der Volllastspannung ein und startet nach drei Blinksignalen. Zur manuellen Einstellung verwenden Sie "+" oder "-". Die anfängliche Anzeige lautet "P" und die Auflösung beträgt 0,1 V. 4. Die Testdaten werden abwechselnd angezeigt: Entladekapazität (Ah), Stromstärke (A) und Spannung (V). Sobald die Spannung die Abschaltspannung erreicht, trennt das Testgerät die Last und zeigt die aktuelle Kapazität mit einer blinkenden LED an. Drücken Sie "OK", um das Blinken zu stoppen, und anschließend erneut, um das Gerät zurückzusetzen. Fehlercodes: - Err1: Batteriespannung größer als 15 V - Err2: Spannung kleiner als die eingestellte Abschaltspannung - Err3: Ladestrom zu hoch oder Innenwiderstand zu hoch - Err4: Stromstärke größer als 3,1 A - Err5: Falsche Verwendung oder Testgerät defekt (beschädigt) (MOSFET-Steuerung) Sekundäre Kalibrierung: Halten Sie alle drei Tasten gedrückt und schalten Sie das Testgerät ein, um in den Kalibrierungsmodus zu gelangen. Folgen Sie den angezeigten Schritten: Schließen Sie die Klemmen an, legen Sie eine Standardspannung von 10,00 V und anschließend einen Konstantstrom von 2,0 A an und drücken Sie „OK“, um den Vorgang abzuschließen. Das Testgerät prüft die Daten und zeigt sie an, sofern sie zuverlässig sind.
