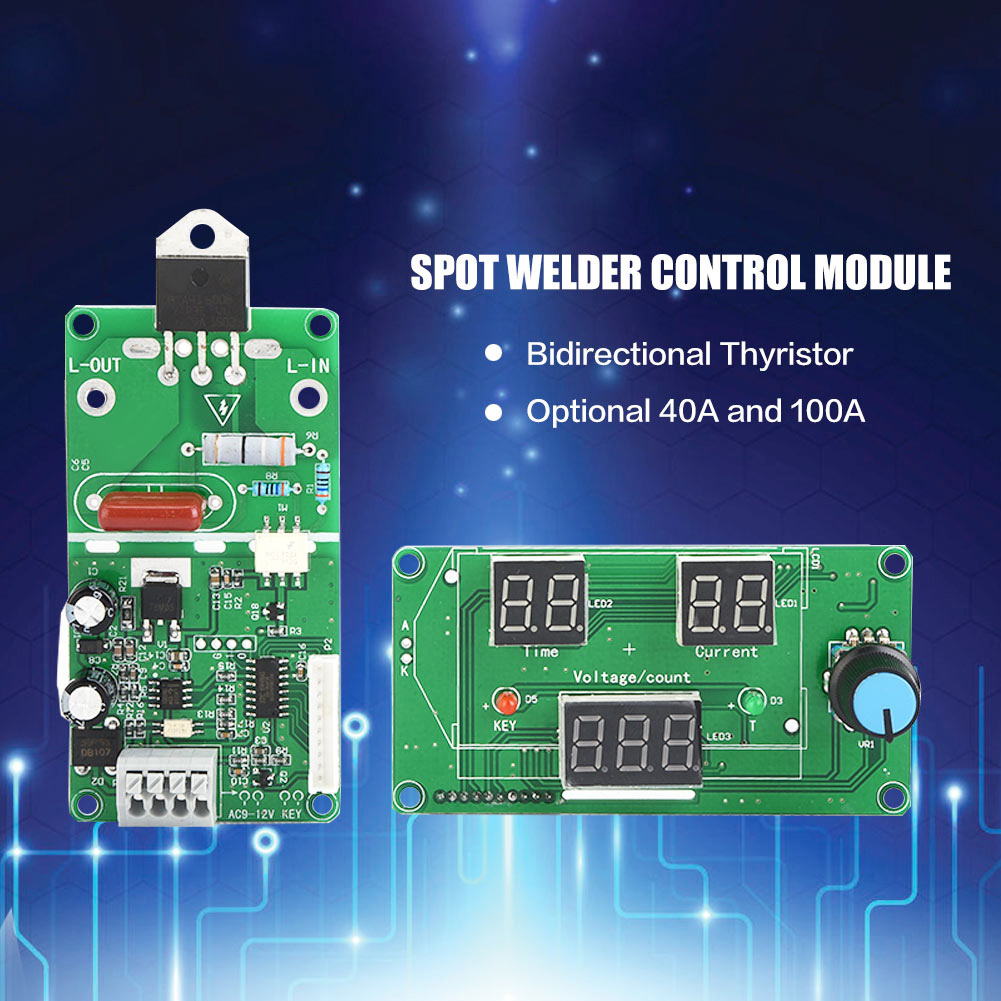

Zeitsteuermodul Für Punktschweißgeräte, Digitale Anzeige, Steuerplatine (40a)

1. Die letzte Operation kann gespeichert werden; das Modul wird durch einen Monopuls ausgelöst. 2. Spannungskompensation: Die Kompensationsausgabe wird automatisch an die lokale Spannungsänderung angepasst und die lokale Spannung sowie der Kompensationswert werden beim Auslösen für ca. 1 Sekunde angezeigt. 3. Schweißzählerfunktion (0–999): Die Anzahl der Schweißungen ist auf einen Blick ersichtlich. Zum Löschen des Zählers den Encoder 3 Sekunden lang gedrückt halten. 4. Zeiteingabe: 0–99 Zyklen (1 Zyklus = 20 ms), einstellbare Schweißstärke: 30–99 %. 5. 9–12 V AC-Stromversorgung; ein AC-Transformator ist erforderlich. Das Punktschweißgerät-Steuermodul wurde für Heimwerkerprojekte oder einfache Akkuschweißgeräte entwickelt. Es wird hauptsächlich zum Schweißen von vernickelten Einzelzellen oder Akkupacks verwendet. Das Modul besteht aus einer Hauptplatine und einer Anzeigeplatine sowie optionalen bidirektionalen Thyristoren (40 A und 100 A). Schweißtransformatoren, Schweißstifte und weiteres Zubehör sind nicht im Lieferumfang enthalten. Merkmale: 1. Die letzte Operation kann gespeichert werden; das Modul wird durch einen Monopuls ausgelöst. 2. Spannungskompensation: Die Kompensationsausgabe wird automatisch an die lokale Spannungsänderung angepasst und die lokale Spannung sowie der Kompensationswert werden beim Triggern für ca. 1 Sekunde angezeigt. 3. Schweißzählerfunktion (0–999): Die Anzahl der Schweißvorgänge ist auf einen Blick ersichtlich. Zum Löschen des Zählers den Encoder 3 Sekunden lang gedrückt halten. 4. Zeiteingabe: 0–99 Zyklen (1 Zyklus = 20 ms), Schweißstärke einstellbar von 30 % bis 99 %. 5. 9–12 V AC-Stromversorgung, AC-Transformator erforderlich. 6. Stromversorgung und externe Triggerung sind einfach und schnell, Lötverbindungen sind nicht erforderlich. Spezifikationen: Versorgungsspannung: 9–12 V AC, Bidirektionaler Thyristor: 40 A, 100 A (optional), Paketgewicht: ca. 10 g. Anwendung: 1. Spannungskalibrierung: Die Spannungskalibrierung muss vor der ersten Inbetriebnahme durchgeführt werden. Solange der Netztransformator des Moduls nicht ausgetauscht wird, ist keine weitere Kalibrierung erforderlich. Sollte die Spannung nicht korrekt sein, können Sie diese selbstverständlich kalibrieren. Kalibrierung: Drücken Sie den Drehknopf, schalten Sie das Modul ein und rufen Sie die Kalibrierungsoberfläche auf. Im ersten Menüpunkt kann der blinkende Wert mithilfe des Drehknopfs angepasst werden. Nach drei Anpassungen drücken Sie den Drehknopf erneut kurz, um zur Betriebsoberfläche zu gelangen. Beispiel: Bei einer Messspannung von 220 V stellen Sie den Wert in der Kalibrierungsoberfläche auf 220 V ein. 2. Digitale Einstellung über die Anzeigeoberfläche: Drücken Sie den Drehknopf so lange, bis der entsprechende Wert blinkt. Drücken Sie den Drehknopf erneut kurz, um zur Betriebsoberfläche zu gelangen. Wenn der berechnete Wert in der Betriebsoberfläche größer als 0 ist, drücken Sie den Drehknopf etwa 3 Sekunden lang, um ihn zu löschen. Lieferumfang: 1 * Hauptplatine, 1 * Anzeigeplatine, 1 * Flachbandkabel
