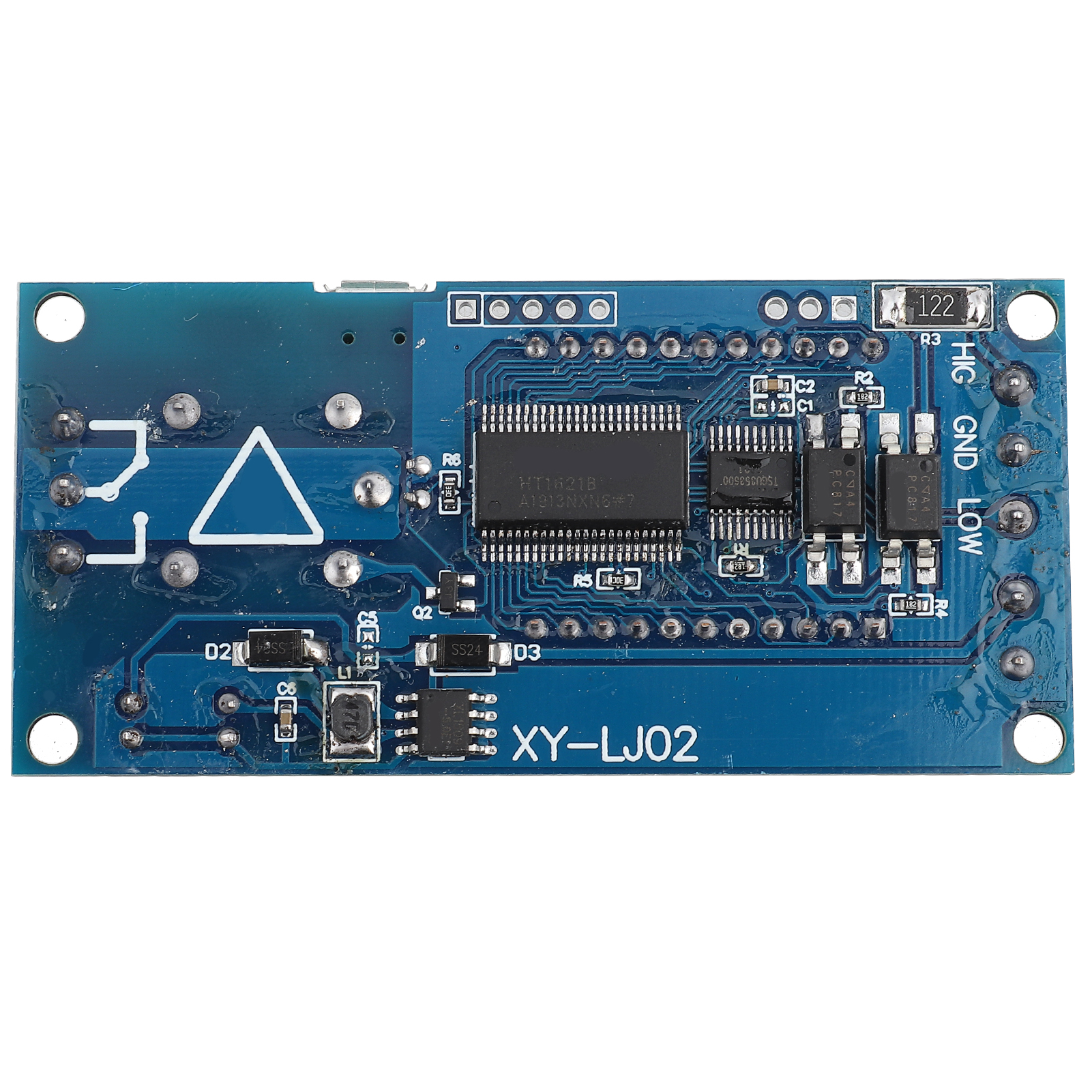

Zeitverzögerter Zyklusschalter, Elektronisches Relaismodul, Verzögerte Abschaltung, Xy Lj02-netzteil

Willkommen in unserem Shop! Entdecken Sie unser Loop-Timer-Modul – ein hochpräzises und zuverlässiges Gerät, das selbst anspruchsvollste Anforderungen an die Zeitsteuerung erfüllt. Das Modul ist neu und enthält 1 x Loop-Timer-Modul. **Detaillierte Spezifikationen:** - **Integriertes LCD-Display:** Aktueller Modus und Einstellungen sind auf einen Blick erkennbar. Die Benutzeroberfläche ist einfach, praktisch und gut lesbar. - **Vielseitige Triggerung:** Triggerung über High-Pegel (3,0 V–24 V), Low-Pegel (0,0 V–0,2 V) und Schaltersteuerung (passiver Schalter) möglich – geeignet für die meisten Anwendungen. - **Breitbandige Stromversorgung:** Betrieb mit 6–30 V und optional über 5,0 V Micro-USB für maximale Flexibilität. - **Not-Aus-Funktion:** Separate STOP-Taste zum sofortigen Abschalten. Verpolungsschutz: Keine Beschädigung der Schaltung bei Verpolung. - **Automatischer Schlafmodus:** Kann aktiviert werden; nach 5 Minuten Inaktivität schaltet sich die LCD-Hintergrundbeleuchtung automatisch aus. Drücken Sie eine beliebige Taste, um sie wieder zu aktivieren. - **Unabhängige Einstellungen:** Verschiedene OP-, CL- und LOP-Parameter können unabhängig voneinander eingestellt und separat gespeichert werden. Alle Einstellungen werden nach dem Ausschalten automatisch gespeichert. - **Optokoppler-Isolation:** Verbessert die Störfestigkeit. Leiterplatte in Industriequalität; Die Einstellungen bleiben nach einem Stromausfall erhalten. **Technische Daten:** - **Größe:** Ca. 8,0 x 3,8 x 1,9 cm (3,1 x 1,5 x 0,7 Zoll) - **Farbe:** Wie abgebildet - **Material:** Kunststoff - **Betriebsspannung:** 6–30 V, unterstützt Micro-USB 5,0 V - **Ausgangsleistung:** Steuert Geräte bis zu 30 V 5 A DC oder 220 V 5 A AC - **Spitzenstrom:** 15 mA - **Betriebsstrom:** 50 mA - **Lebensdauer:** Über 100.000 Zyklen - **Betriebstemperatur:** -40 °C bis 85°C - **Zeitverzögerungsbereich:** Von 0,01 Sekunden (Minimum) bis 9999 Minuten (Maximum), stufenlos einstellbar **Auswahl des Zeitverzögerungsbereichs:** Drücken Sie in der OP/CL-Parameterbearbeitungsoberfläche kurz auf STOP, um den Bereich auszuwählen: - XXXX (ohne Komma): 1s - 9999s - XXX.X (Dezimalpunkt): 0,1s - 999,9s - XX.XX (Dezimalpunkt): 0,01s - 99,99s - XXXX (vollständiger Dezimalpunkt): 1min - 9999min Beispiel: Um OP auf 3,2 Sekunden einzustellen, setzen Sie den Dezimalpunkt auf die Zehntelstelle; Das Display zeigt 003.2 an. **Parameterbeschreibung:** - OP: Schließzeit (EIN) - CL: Öffnungszeit (AUS) - LOP: Anzahl der Zyklen (1-9999 Mal, "----" steht für unendliche Zyklen) **Parametereinstellung:** a) Halten Sie SET gedrückt, um die Einstellungsoberfläche aufzurufen. b) Stellen Sie zuerst den Betriebsmodus ein (blinkt) und wählen Sie ihn dann mit AUF/AB aus. c) Drücken Sie kurz SET, um den Modus zu bestätigen und auf die Systemeinstellungen zuzugreifen. d) Drücken Sie in der Systemoberfläche kurz SET, um den Parameter zu ändern, und AUF/AB, um ihn anzupassen (Hinweis: SET ist in den Modi P-1-P-3 und P-7 nicht gültig). e) Drücken Sie in der OP/CL-Oberfläche kurz STOP, um die Einheit zu ändern. (1s/0,1s/0,01s/1min). f) Sobald alle Einstellungen abgeschlossen sind, halten Sie SET gedrückt, um zu speichern und zu beenden. **Zusätzliche Funktionen:** - **Daten-Download und Fernkonfiguration:** Unterstützt UART-Übertragung (TTL-Pegel) für Konfiguration und Datenübertragung. - **Automatische Standby-Funktion:** Halten Sie auf der Bedienoberfläche STOP gedrückt, um die Funktion zu aktivieren/deaktivieren (LP: Ein = Aktiviert, Aus = Deaktiviert). - **Relaisfunktionsauswahl:** Drücken Sie auf der Bedienoberfläche kurz STOP, um das Relais zu aktivieren/deaktivieren. 'EIN': Das Relais leitet, wenn die Bedingung erfüllt ist; 'AUS': Das Relais leitet nicht, und das System zeigt 'OUT' blinkend an. - **Parameteranzeige:** Drücken Sie auf der Bedienoberfläche kurz die Taste SET, um die aktuellen Einstellungen anzuzeigen, ohne den Betrieb zu unterbrechen. - **Anzeigeumschaltung:** Drücken Sie in den Modi P-5 und P-6 kurz die Taste DOWN, um zwischen Betriebszeit und Anzahl der Zyklen umzuschalten. **Betriebsmodi:** - **P1:** Nach der Auslösung aktiviert sich das Relais während des Betriebs und deaktiviert sich anschließend wieder. Eine weitere Auslösung während des Betriebs wird ignoriert. - **P2:** Nach der Auslösung aktiviert sich das Relais während des Betriebs und deaktiviert sich anschließend wieder. Eine weitere Auslösung während des Betriebs startet den Timer neu. - **P3:** Nach der Auslösung aktiviert sich das Relais während des Betriebs und deaktiviert sich anschließend wieder. Ein neuer Trigger während OP setzt das Relais zurück und schaltet es sofort ab. - **P4:** Nach dem Triggern bleibt das Relais während CL ausgeschaltet, wird dann während OP aktiviert und schaltet anschließend wieder ab. - **P5:** Nach dem Triggern wechselt das Relais zyklisch zwischen EIN (OP) und AUS (CL). Ein Signal während des Zyklus schaltet das Relais aus und stoppt den Timer. Die Anzahl der Zyklen (LOP) ist einstel
