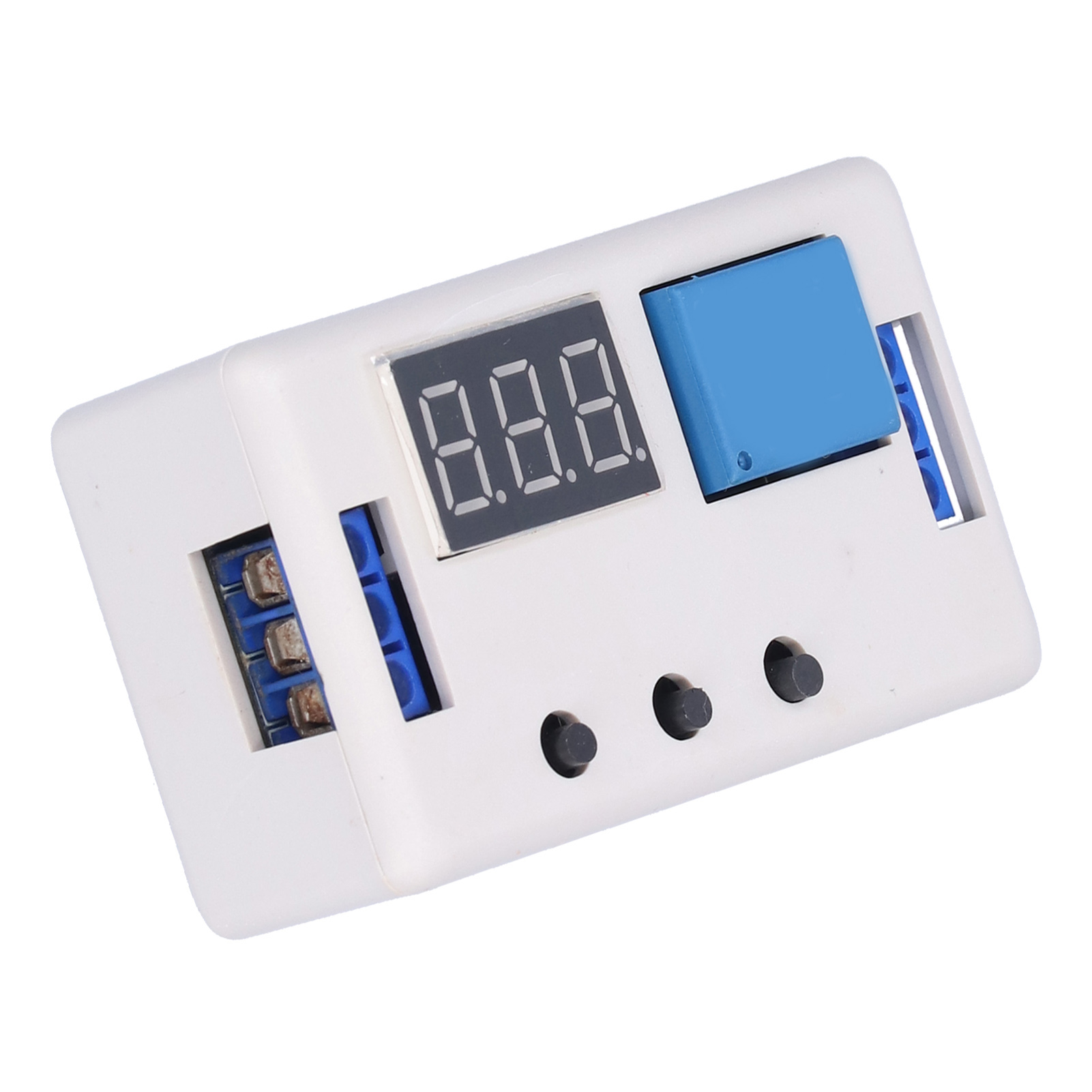

Zeitverzögerungsrelais Aus Kunststoff, Unidirektionaler Permanentspeicherschalter, Einstellbares Elektronisches Bauteil, 12 V Dc

1. Das neu verbesserte Relais ist modular und einfach aufgebaut und erfüllt somit die täglichen Kundenbedürfnisse. 2. Verbesserter Verpolungsschutz; die Einstellungsparameter bleiben nach einem Stromausfall dauerhaft gespeichert. 3. Ein- und Ausgang sind optoentkoppelt, um die Störfestigkeit zu verbessern. 4. Betriebsspannung: 10 bis 16 V, gewährleistet Stabilität; industrietaugliche Leiterplatte, kompatibel mit speicherprogrammierbaren Steuerungen (SPS). 5. Der 12-V-Signalanschluss des Relaismoduls hält das Spannungssignal über einen längeren Zeitraum aufrecht. Produkttyp: Zeitverzögerungsrelais. Abmessungen: ca. 64,2 x 34,8 x 18,5 mm / 2,5 x 1,3 x 0,7 Zoll. Relaiskapazität: AC 220 V 10 A oder DC 30 V 10 A. Ruhestrom: 20 mA. Betriebsstrom: 50 mA. Betriebsspannung: 10 bis 16 V. Signalspannung: 4 bis 20 V. Lebensdauer: ≥ 100.000 Schaltzyklen. Betriebstemperatur: -40 bis 85 °C. Anleitung: Wenn das Relais geschlossen ist, verbinden Sie den Öffneranschluss mit dem gemeinsamen Anschluss und trennen Sie den Schließeranschluss vom gemeinsamen Anschluss. Betriebsmodusauswahl: Nach dem Einschalten K1 2 Sekunden lang gedrückt halten, um in den Auswahlmodus (P1-1 bis P1-4) zu gelangen. Betriebsmodus P1-1: Das Signal schaltet das Relais ein; am Ende des Zyklus öffnet es wieder. Die Schließzeit T des Relais kann eingestellt werden. Drücken Sie K2: Die Hunderterstelle blinkt. Drücken Sie anschließend K3: Die Hunderterstelle ändert sich. Drücken Sie K2 einmal: Die Zehnerstelle blinkt. Drücken Sie K3 erneut: Die Zehnerstelle ändert sich. Drücken Sie K2 einmal: Die Einerstelle blinkt. Drücken Sie K3 erneut: Die Einerstelle ändert sich. Drücken Sie K2 noch einmal: Die Einerstelle hört auf zu blinken. Drücken Sie K3: Das Komma verschiebt sich. Ein Komma an der Einerstelle entspricht einer Dauer von 0 bis 999 Minuten, an der Zehnerstelle einer Dauer von 0 bis 99,9 Sekunden und ohne Komma einer Dauer von 0 bis 999 Sekunden. Sobald die Dauer ausgewählt ist, drücken Sie kurz K1, um die Feineinstellung aufzurufen. Standardmäßig ist die Auslösung während des Timers deaktiviert. Drücken Sie K1, um die Auslösung während des Timers wieder zu aktivieren (Neuprogrammierung). Drücken Sie K1 erneut, um den Timer zurückzusetzen (Timer stoppen, Relais zurücksetzen). Drücken Sie K1 erneut, um die Standardeinstellungen wiederherzustellen. Betriebsmodus P1-2: Das Signal löst einen Timer X aus, wenn das Relais geschlossen und Y getrennt ist. Der Benutzer kann die Relais-Schließzeiten x und Y einstellen. Die Einstellung ist ähnlich wie in Modus P1-1, nur dass die blaue Kontrollleuchte leuchtet, um die Relais-Schließzeit einzustellen, und aus ist, um die Deaktivierungszeit einzustellen. Durch kurzes Drücken von K1 gelangen Sie zur Feineinstellung der Funktion. Der Trigger ist während der Standard-Timeout-Zeit inaktiv. Drücken Sie K1, um den Trigger während der Timeout-Zeit zu aktivieren (Reset). Drücken Sie erneut, um die ursprüngliche Standardeinstellung wiederherzustellen. Betriebsmodus P1-3: Aktivierung für x Sekunden, Deaktivierung für Y Sekunden, Endlosschleife. Der Benutzer kann die Relais-Schließzeiten x und Y einstellen. Die Zeiteinstellung ist ähnlich wie in P1-2. Durch kurzes Drücken von K1 gelangen Sie zur Feineinstellung der Funktion. Aktivieren Sie das Relais zunächst für x Sekunden und deaktivieren Sie es dann für Y Sekunden. Drücken Sie K1 erneut, um das Relais für weitere x Sekunden zu deaktivieren und es dann für Y Sekunden wieder zu aktivieren. Drücken Sie K1 erneut, um die ursprüngliche Standardeinstellung wiederherzustellen. Betriebsmodus P1-4: Das Signal löst das Schließen des Relais aus, ohne den Timer zu starten. Das Triggersignal verschwindet, und der Timer T startet. Am Ende der Timerperiode deaktiviert das Relais. Während der Timerperiode wird der Timer durch ein neues Signal abgebrochen, das Relais bleibt geschlossen, und das Signal verschwindet. Der Timer startet neu (entspricht dem Starten des Timers beim Loslassen eines Knopfes, wie es häufig bei Stromausfall-Timern verwendet wird). Der Benutzer kann die Schließzeit T des Relais einstellen. Diese Einstellung ist ähnlich der des Relaismoduls P1-1.1.
