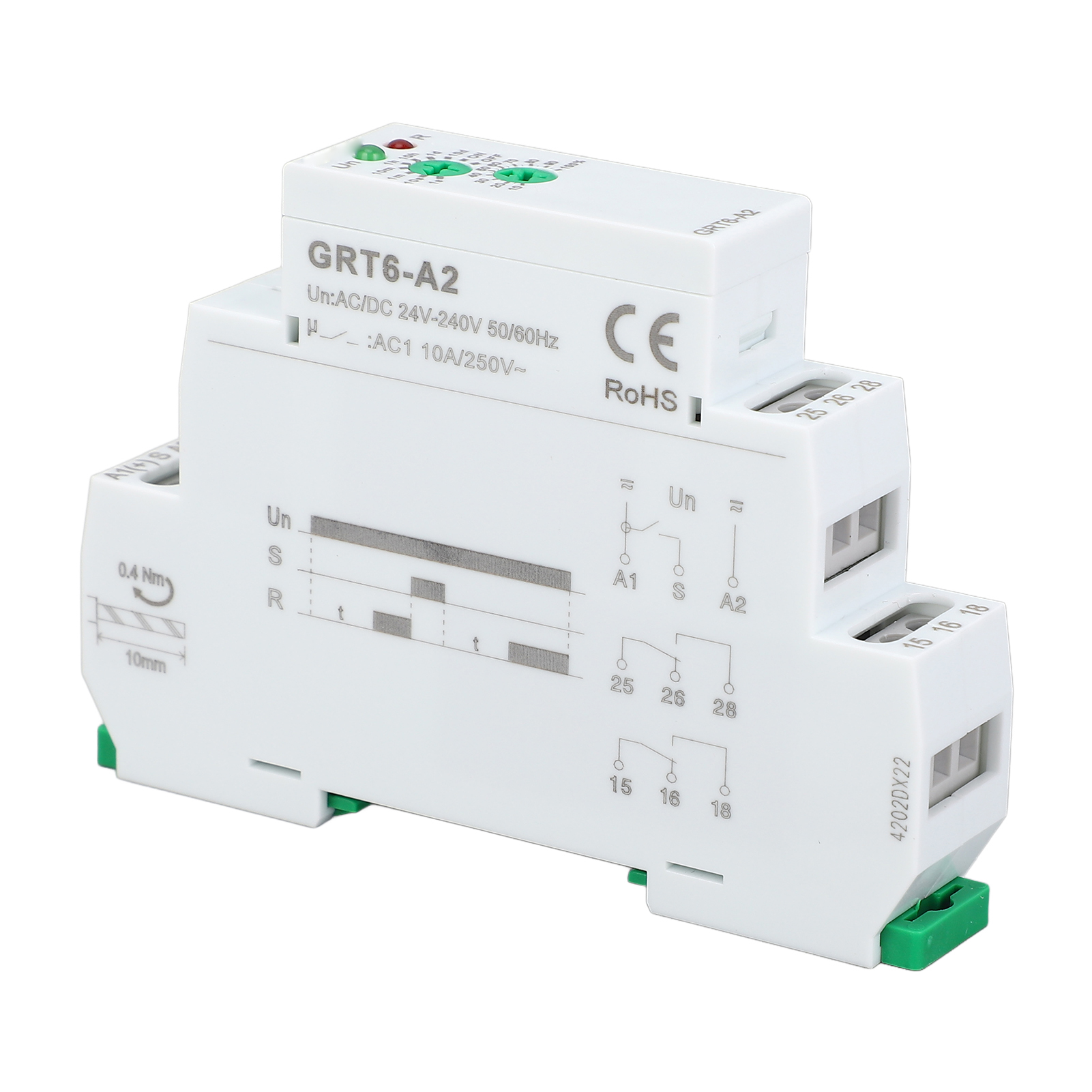

Zeitverzögerungsrelais Mit Einfacher Funktion, Zeiteinstellung Über 2 Spdt-ausgänge Von 0,1 S Bis 10 Tagen, Elektronischer Einschalttimer, Ac/dc 24–240 V, Grt6-a2

1. FUNKTIONEN UND WIRKUNGEN: Dieses Zeitverzögerungsrelais dient als Zeitschalter und schaltet die Heizung nach einer voreingestellten Laufzeit der Pumpe oder des Ventilators ab. 2. PROGRAMMIERUNG: Die Verzögerungsdauer dieses elektronischen Zeitverzögerungsrelais lässt sich über ein Potentiometer einstellen. Es ist stabil und zuverlässig und kann bedenkenlos eingesetzt werden. 3. ZEITVERZÖGERUNGSBEREICH: Dieses Zeitverzögerungsrelais eignet sich für Anwendungen, die eine Zeitprogrammierung erfordern. Der Zeitbereich reicht von 0,1 Sekunden bis 10 Tagen und ist in 10 Segmente unterteilt. 4. ANZEIGE UND INSTALLATION: Der Betriebszustand des Relais wird durch eine LED deutlich angezeigt. Bequeme DIN-Schienenmontage. 5. EINFACHE EINSTELLUNG: Die Verzögerung kann direkt über die Taste am Bedienfeld eingestellt werden – komfortabel, intuitiv und praktisch. Spezifikationen Artikeltyp: Zeitverzögerungsrelais mit einfacher Funktion Funktion: Einschaltverzögerung Stromversorgungsanschlüsse: A1-A2 Spannungsbereich: AC DC 24-240 V (50-60 Hz) Last: AC 0,09-3 VA; DC 0,05-1,7 W Versorgungsspannungstoleranz: -15%; Leistungsanzeige +10 %: Grüne LED. Zeitverzögerungsbereich: 0,1 s bis 10 Tage, Ein/Aus. Zeitverzögerungseinstellung: Potentiometer. Zeitverzögerungsabweichung: 10 %: Mechanische Einstellung. Wiederholgenauigkeit: 0,2 %: Stabilität des Sollwerts. Temperaturkoeffizient: 0,05 % °C bei 20 °C (0,05 % °F bei 68 °F). Ausgang: 2 x SPDT. Nennstrom: 10 A AC1. Schaltspannung: 250 V AC, 24 V DC. Minimales DC-Ausschaltvermögen: 500 mW. Ausgangsanzeige: Rote LED. Mechanische Lebensdauer: 10.000.000 Schaltzyklen. Elektrische Lebensdauer (AC1): 100.000 Schaltzyklen. Rückstellzeit: Maximal 200 ms. Betriebstemperatur: -20 °C bis +55 °C (-4 °F bis 131 °F). Lagertemperatur: -35 °C bis +75 °C (-22 °F bis 158 °F). Installation oder DIN-Schienenmontage: Schutzklasse EN/IEC 60715 Schutzart: Frontplatte IP40, Klemmen IP20 Betriebslage: Beliebig Überspannungskategorie: 3 Maximaler Kabelquerschnitt (mm²): Massiver Leiter max. 1x2,5 oder 2x1,5; mit Mantel max. 1x2,5 (AWG 12) Anzugsmoment: 0,4 Nm Lieferumfang: 1 x Zeitverzögerungsrelais, 1 x Bedienungsanleitung Hinweise: 1. Die Installation des Produkts muss von einem qualifizierten Elektriker durchgeführt werden. 2. Alle elektrischen Anschlüsse des Produkts müssen den geltenden Sicherheitsstandards entsprechen.
