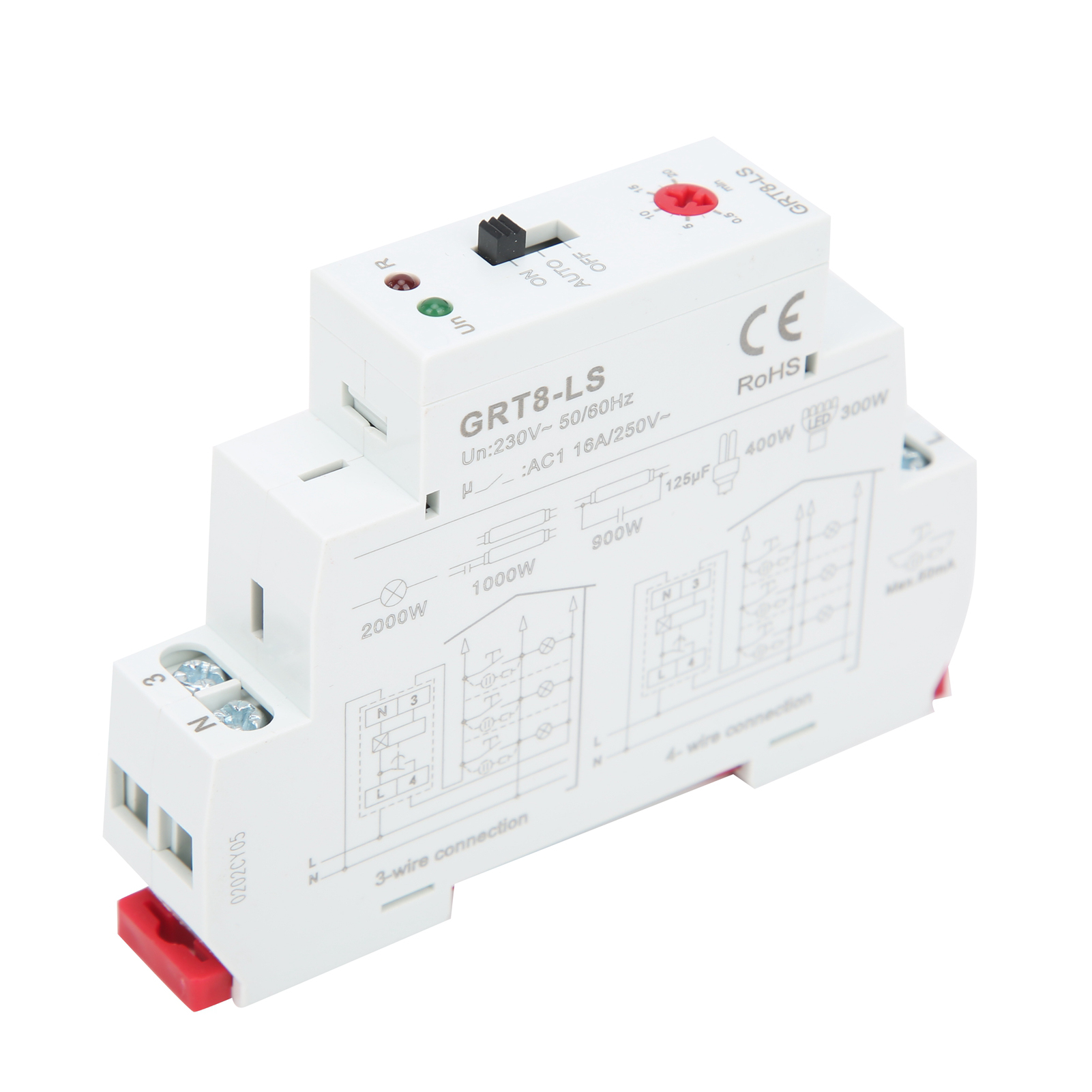

Zeitverzögerungsrelais Mit Schrittschaltung, Elektrische Verteilersteuerungsanlage Grt8-ls Ac230v

1. Drei Betriebsmodi stehen zur Verfügung: EIN (Ausgangskontakt immer aktiv), AUTO (automatische Verzögerungssteuerung) und AUS (Ausgangskontakt immer deaktiviert). 2. Die Verzögerungszeit ist über einen Drehknopf von 0,5 bis 20 Minuten einstellbar und bietet somit hohe Flexibilität. 3. Der Betriebszustand des Relais wird durch eine LED angezeigt. Dank seiner ultrakompakten Bauform (nur 18 mm breit) kann es auf einer 35-mm-DIN-Schiene montiert werden. 4. Impulsfestigkeit: 2,5 kV; Isolationsspannung: 250 V; erhöhte Sicherheit. 5. Bis zu 75 Leuchtstoffröhren können für den komfortablen täglichen Gebrauch angeschlossen werden. Produkttyp: Zeitverzögerungsrelais. Funktion: Zeitverzögerungsschalter für Treppenhäuser. Stromanschluss: LN. Bemessungsspannung: 230 V AC, 50 Hz. Leistungsaufnahme: maximal 6 VA/1,3 W. Zulässige Spannungsschwankung: -15 %. Impulsfestigkeit (+10 %): 2,5 kV Bemessungsisolationsspannung: 250 V Betriebsanzeige: Grüne LED Zeitverzögerungsbereich: AUTO: 0,5 bis 20 min Einstellmethode: Drehknopf Einstellgenauigkeit: 10 % Wiederholgenauigkeit: 0,2 % Neonlampenanschluss: Ja (N-3 oder L-3) Maximale Anzahl Neonlampenanschlüsse: 230 V, bis zu 75 (Neonlampenstrom: ca. 0,68 mA/230 V AC) Temperaturabweichungsfehler: 0,05 %/°C, bei 20 °C Ausgangsrelais: 1 Satz Öffnerkontakte (ein Ende intern mit L verbunden) Minimale Schaltleistung: 500 mW Ausgangsrelaisanzeige: Rote LED Mechanische Lebensdauer: 10.000.000 Schaltzyklen Elektrische Lebensdauer (ohmsche Last): 100.000 Schaltzyklen Rückstellzeit: 200 ms Maximale Betriebstemperatur: -20 °C bis +55 °C Lager- und Transportumgebungstemperatur: -35 °C bis +75 °C Installationsmethode: Montage auf ca. 35 mm Schiene Schutzart: IP20 Installationsort: Beliebig Installationshöhe: < 2000 m Verschmutzungsgrad: 2 Verdrahtungskapazität: 1 x 2,5 mm² oder 2 x 1,5 mm² 0,8 N·m 1 x Zeitverzögerungsrelais 1 x Benutzerhandbuch
