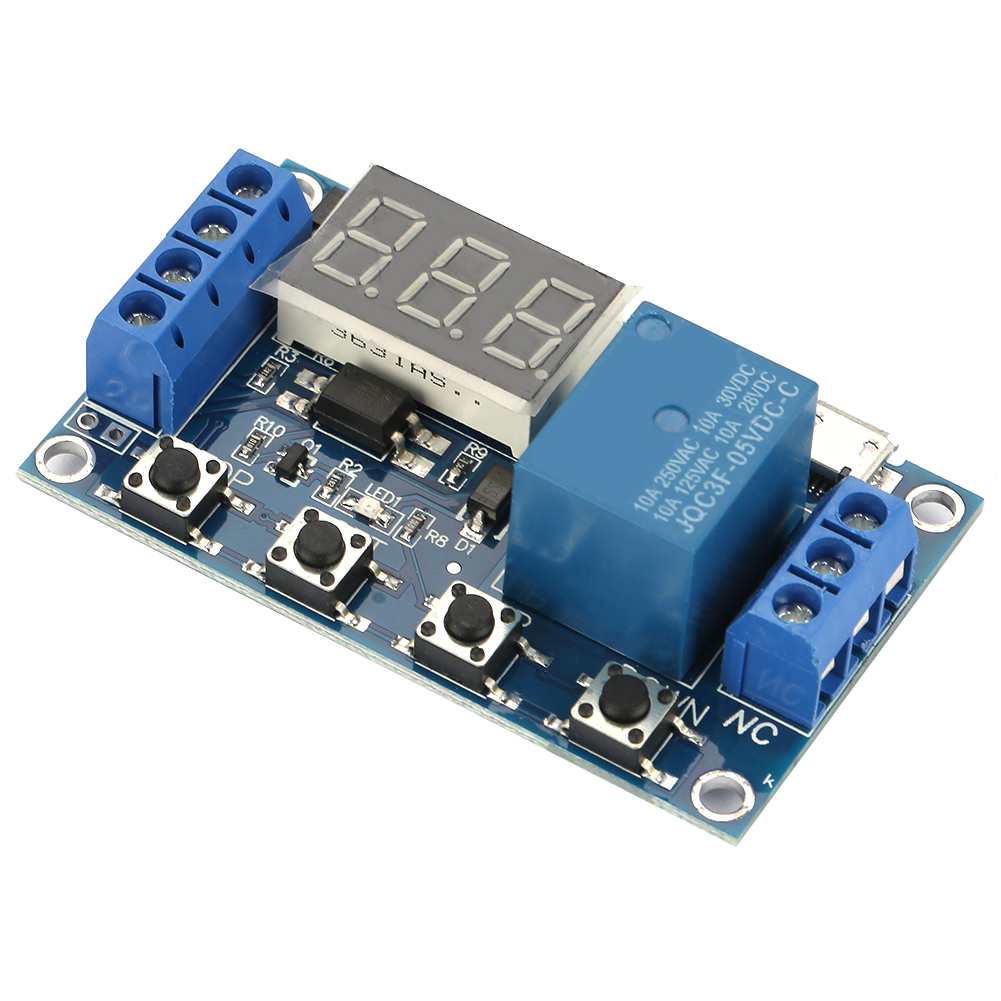

Zeitverzögerungsrelaismodul Ein/aus Mit Led-anzeige 5-30 V Dc Und Zeitverzögerungstimer.

1. Stufenlos einstellbare Betriebszeit von 0,1 Sekunden bis 999 Minuten. 2. Breiter Versorgungsspannungsbereich (6 bis 30 V), kompatibel mit 5-V-Micro-USB-Stromversorgung. 3. Not-Aus-Funktion per Knopfdruck mit Verpolungsschutz gegen Überhitzung. 4. Schlafmodus: Der Bildschirm schaltet sich nach 5 Minuten Inaktivität automatisch ab; durch Drücken einer beliebigen Taste kann er wieder aktiviert werden. 5. Konfigurierbare, unabhängige und separat speicherbare OP-, CL- und LOP-Einstellungen. Funktionen: Stufenlos einstellbare Betriebszeit von 0,1 Sekunden bis 999 Minuten. Breiter Versorgungsspannungsbereich (6 bis 30 V), kompatibel mit 5-V-Micro-USB-Stromversorgung. Not-Aus-Funktion per Knopfdruck mit Verpolungsschutz gegen Überhitzung. Schlafmodus: Der Bildschirm schaltet sich nach 5 Minuten Inaktivität automatisch ab; durch Drücken einer beliebigen Taste kann er wieder aktiviert werden. OP-, CL- und LOP-Einstellungen sind konfigurierbar, unabhängig und können separat gespeichert werden. Alle Einstellungen werden nach dem Ausschalten automatisch gespeichert. Technische Daten: Versorgungsspannung: DC 6–30 V, unterstützt 5,0 V Micro-USB-Stromversorgung; Triggersignal: High-Pegel (3,0–24 V) (Signal und System verwenden nicht denselben GND-Anschluss); Ausgangsleistung: DC 30 V/5 A, AC 220 V/5 A; Ruhestrom: 20 mA; Betriebsstrom: 50 mA; Lebensdauer: >100.000 Schaltzyklen; Betriebstemperatur: -40 bis 85 °C; Abmessungen: 6,2 x 3,8 x 1,7 cm; Gewicht: ca. 27 g; Anleitung: 1. Betriebsmodus: P1: Nach dem Auslösen des Signals öffnet das Relais für die Dauer „OP“ und schließt dann. Während der „OP“-Phase verläuft die Funktion wie folgt: P1.1: Erneutes Auslösen des Signals, ungültig. P1.2: Neues Triggersignal, Zyklus von vorn. P1.3: Ein Triggersignal wird gesendet. Das Relais schließt für die Dauer „CL“ und öffnet dann für die Dauer „OP“. Nach Abschluss des Zyklus wird das Relais getrennt. P3.1: Es wird ein Triggersignal gesendet; das Relais öffnet für die Dauer „OP“, schließt dann für die Dauer „CL“ usw. Wird während des Zyklus ein neues Triggersignal gesendet, öffnet das Relais und der Zyklus wird gestoppt. Die Anzahl der Zyklen („LOP“) ist konfigurierbar. P3.2: Nach dem Einschalten ist kein Triggersignal erforderlich; das Relais öffnet für die Dauer „OP“, schließt dann für die Dauer „CL“ usw. Die Anzahl der Zyklen („LOP“) ist konfigurierbar. P-4: Signalhaltefunktion: Bei Vorhandensein eines Triggersignals wird der Zyklus zurückgesetzt und das Relais bleibt aktiviert. Ohne Signal wird das Relais nach der Dauer „OP“ deaktiviert; wird während des Zyklus ein weiteres Signal ausgelöst, wird es zurückgesetzt. 2. Einstellen des Zeitbereichs: Nach Einstellen des Parameterwerts in der Modusauswahl-Oberfläche drücken Sie kurz die Taste „STOP“, um den Zeitbereich einzustellen; XXX – Zeitbereich: 1 Sekunde bis 999 Sekunden. XX.X – Zeitbereich: 0,1 Sekunden bis 99,9 Sekunden. XXX – Zeitbereich: 1 Minute bis 999 Minuten. 3. Parameterbeschreibungen: „OP“ – Aktivierungsdauer, „CL“ – Deaktivierungsdauer, „LOP“ – Anzahl der Zyklen (1 bis 999 Mal, „---“ bedeutet Endlosschleife). Diese Parameter sind voneinander unabhängig, aber für jeden Modus gleich. Auf der Hauptschnittstelle (Anzeige 000) zeigt ein kurzer Druck auf die „SET“-Taste „OP“ („CL“, „LOP“) und die entsprechende Dauer XXX an. Wenn der Modus (z. B. P1.1, P1.2, P1.3) nur die Dauer „OP“ hat, zeigt ein kurzer Druck auf die „SET“-Taste nur „OP“ und die entsprechende Dauer an. Einige Modelle (z. B. P3.1 und P3.2) haben die Parameter „OP“, „CL“ und „LOP“. Ein kurzer Druck auf die Taste „SET“ zeigt „OP“ und die zugehörige Dauer, „CL“ und die zugehörige Dauer sowie „LOP“ und die Anzahl der Zyklen an. 4. Einrichtung: 1. Wählen Sie den gewünschten Betriebsmodus. 2. Schalten Sie das Modul ein. Das Display zeigt den aktuellen Betriebsmodus an (standardmäßig P1.1). Rufen Sie anschließend die Hauptschnittstelle auf. Halten Sie die Taste „SET“ 2 Sekunden lang gedrückt, um die Modusauswahl aufzurufen. Wählen Sie dann mit den Tasten „AUF“ und „AB“ den gewünschten Modus (P1.1 bis P4) aus. 3. Wählen Sie den Modus (z. B. P3.2) und drücken Sie anschließend die Taste „SET“. Der einzustellende Parameter blinkt („OP“: Einschaltzeit, „CL“: Ausschaltzeit, „LOP“: Zyklus; „---“: Endlosschleife). Drücken (oder halten) Sie die Tasten „AUF“ und „AB“, um den Parameterwert einzustellen. Drücken Sie anschließend die Taste „STOP“, um die Dezimaltrennzeichenposition anzupassen und den Zeitbereich (von 0,1 Sekunden bis 999 Minuten) auszuwählen. Drücken Sie die Taste „SET“, um weitere Parameter für den aktuellen Modus auf dieselbe Weise einzustellen. 4. Sobald die Parameter eingestellt sind, halten Sie die Taste „SET“ 2 Sekunden lang gedrückt. Der aktuelle Modus blinkt einmal, anschließend wird die Hauptoberfläche angezeigt, die die erfolgreiche Konfiguration bestätigt. Hauptoberfläche: Wenn das Relais inaktiv ist, wird „000“ (ohne Komma) angezeigt; wenn es aktiv ist, wird ein Komma angezeigt. Modusauswahlbildschirm
