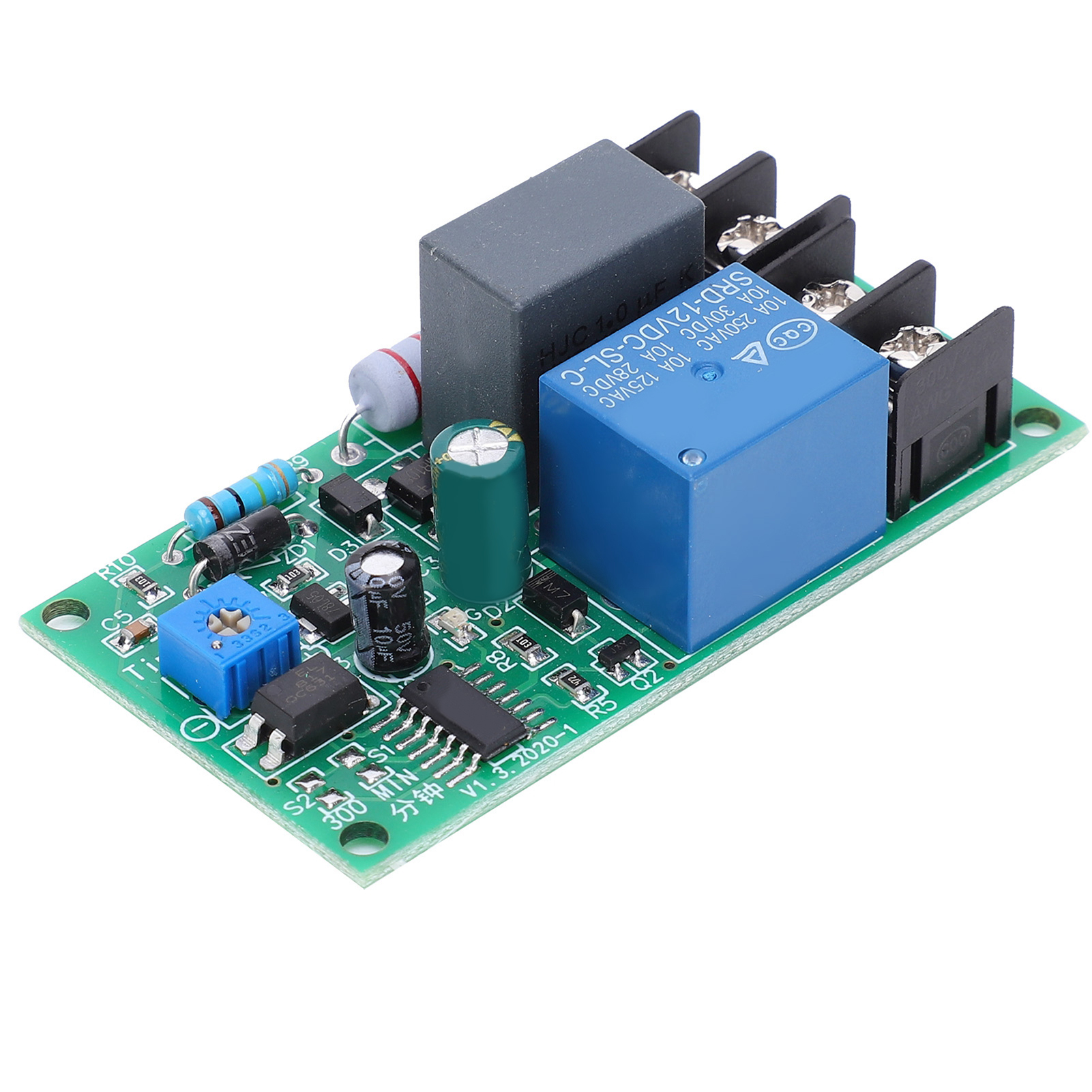

Zeitverzögerungsrelaismodul Mit Ausschalter, Steuerplatine, Elektronische Bauteile Rd21f-c 220 V

1. Der Hauptsteuerchip verwendet einen industrietauglichen Mikrocontroller und gewährleistet präzises Timing sowie hohe Störfestigkeit. 2. Die Stromversorgung erfolgt über einen RC-Abwärtswandler mit direktem Netzanschluss. Dadurch entfällt ein Abwärtswandler, was die Verkabelung vereinfacht. 3. Das Relais verfügt über einen großen Zeitbereich von 0,2 Sekunden bis 5 Stunden. 4. Dank seiner kompakten Bauweise ist es leicht zu transportieren und zu lagern, komfortabel in der Anwendung und effizient. 5. Strenge Qualitätskontrollen und -sicherungen gewährleisten einen hohen Sicherheitsfaktor für einen sorgenfreien Betrieb. Produkttyp: Relaismodul. Versorgungsspannung: 220 V AC (Spannungsbereich: 100–250 V). Leistungsaufnahme des Moduls: 0,8 W (0 W Standby). Belastbarkeit: 10 A. Ausgang: Aktiv. Lebensdauer: > 100.000 Schaltzyklen (Volllast), > 10 Millionen Schaltzyklen (Leerlauf). Abmessungen (mm): ca. 68 x 36 x 22 mm / 2,7 x 1,4 x 0,9 Zoll. Schraubenloch: Mittenabstand: ca. 63 x 31 mm / 2,5 x 1,2 Zoll. Lochdurchmesser: ca. 3,2 mm / 0,1 Zoll. Anschluss: 1. Schließen Sie den stromführenden Leiter an L und den Neutralleiter an N an. 2. Schließen Sie den Schalter an L und L an. 3. Schließen Sie die Last an den Anschluss FAN (N) an. Zeitbereichseinstellung: Mit S2 wird der Zeitwert eingestellt. S2 nicht verlötet: Einstellung von 0 bis 30 Sekunden. S2 verlötet: Einstellung von 0 bis 300 Sekunden. Mit S1 wird die Einheit eingestellt. S1 nicht verlötet: Einheit: Sekunden. S1 verlötet: Einheit: Minuten. Genauigkeit: Ausgeschaltet: 0–30 s: 0,1 s; Eingeschaltet: 0–300 s: 0,5 s. Anschluss: 0–30 min: 2,0 s; Anschluss: 0–300 min: 20 s. Das Potentiometer hat 10 gleichmäßige Teilungen. Typische Anwendungen: 1. Verzögerte Abschaltung des Abluftventilators; 2. Verzögerte Abschaltung des Kühlventilators der Heizungsanlage; 3. Verzögerte Abschaltung der Treppenhausbeleuchtung; 4. Weitere industrielle Steuerungsanwendungen. 1 Relaismodul.
