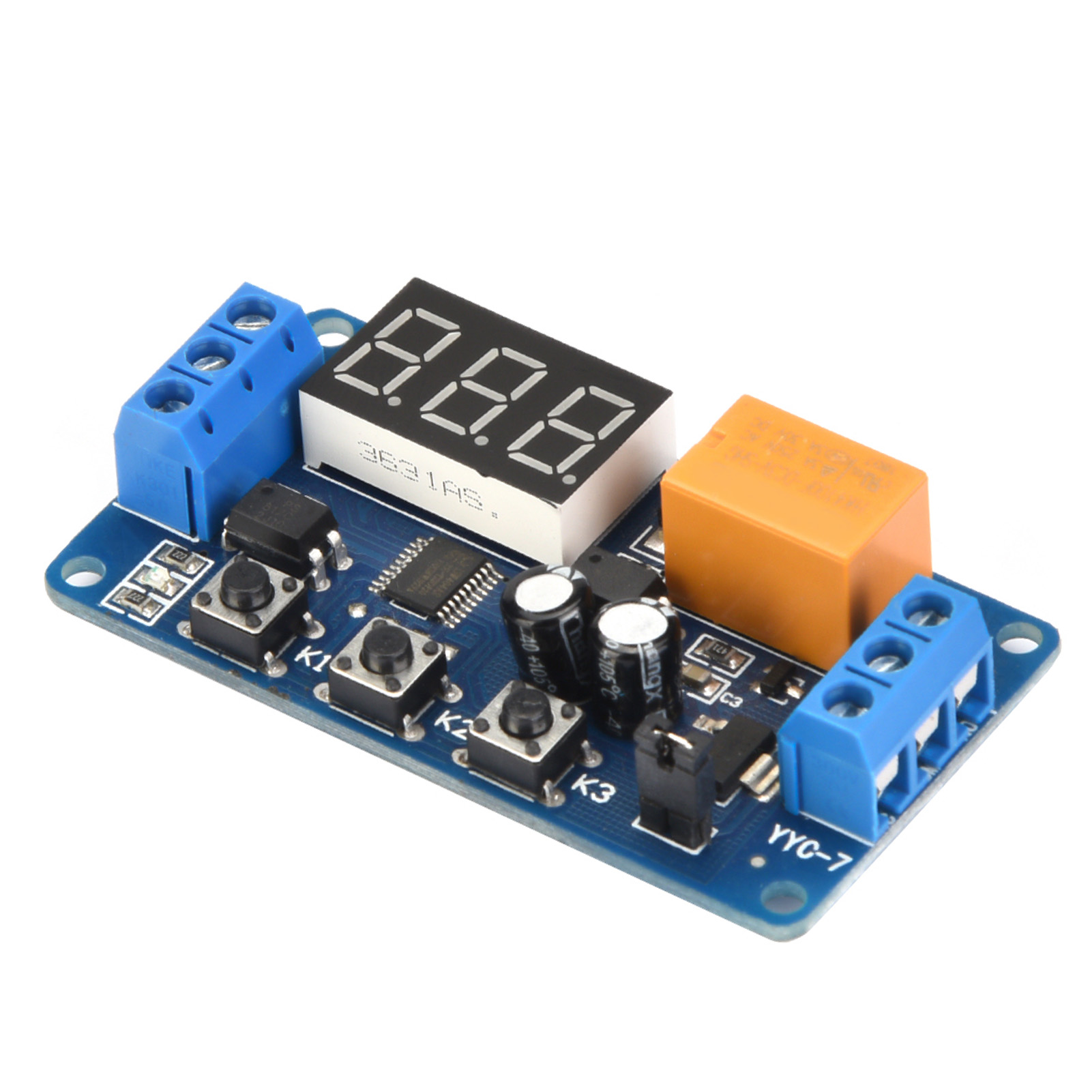

Zeitverzögerungsrelaismodul Mit Einstellbarer Spannung, 3 V, 3,7 V, 4,5 V, 5 V, 6 V, 7,4 V (zyklus)

Willkommen in unserem Shop! Dieses Zeitverzögerungsrelais kann mit einer niedrigen Spannung bis hinunter zu minimal 3 V betrieben werden. Gängige 3,7-V-Lithiumbatterien, 5-V-Powerbanks und Schaltnetzteile können diese Platine versorgen. Es wird häufig zur Steuerung von Motoren, Glühbirnen, LED-Streifen, Gleichstrommotoren, kleinen Pumpen usw. verwendet. Der optokopplerisolierte Ausgang verbessert die Störfestigkeit. Das Modul verwendet eine Leiterplatte in Industriequalität, und die eingestellten Parameter bleiben nach einem Stromausfall erhalten. Technische Daten: - Betriebsstrom: DC 3 V ~ 7 V - Spannungsbereich mit Jumper: 3 V ~ 5,5 V; ohne Jumper: 3,8 V ~ 7 V - Signalquelle: DC 3 V ~ 12 V (positive Stromversorgung, Taster, PNP-Sensor, SPS-Signale usw.) - Ausgangskapazität: kann Geräte mit DC 30 V 3 A oder AC 220 V 3 A steuern - Ruhestrom: 15 mA; Betriebsstrom: 30 mA - Lebensdauer: >100.000 Schaltzyklen - Betriebstemperatur: -40℃~85℃ - Abmessungen: 64,2*34,8*15 mm / 2,5*1,4*0,6 Zoll - Gewicht: 22 g / 0,8 oz (ca.) Lieferumfang: 1 * Modul Funktionen: Zeitverzögerungsbereich: minimal 0,1 Sekunden, maximal 999 Minuten, einstellbar. - P-1: Das Signal schaltet das Relais ein, und nach Ablauf der Zeit schaltet das Relais wieder aus; Während der Zeitperiode: A: Ein neuer Trigger ist ungültig B: Ein neuer Trigger kann eine neue Zeitperiode starten C: Ein neuer Trigger bewirkt, dass das Relais zurückgesetzt wird und die Zeitperiode endet - P-2: Das Signal löst die Zeitperiode T1 aus; am Ende der Zeit wird das Relais für T2 aktiviert und dann deaktiviert (zurückgesetzt). - P-3: Zyklus: aktiviert für T1, deaktiviert für T2, unendlicher Zyklus. Sowohl T1 als auch T2 sind einstellbar. A: Nach der Aktivierung wird das Relais in einem unendlichen Zyklus zuerst aktiviert und dann deaktiviert. B: Nach der Aktivierung wird das Relais in einem unendlichen Zyklus zuerst deaktiviert und dann aktiviert. - P-4: Wenn ein Signal anliegt, wird das Relais aktiviert; Wenn das Signal verschwindet, startet der Timer, und das Relais schaltet sich nach Ablauf der Zeit ab. Erscheint während des Timers erneut ein Signal, wird der Timer abgebrochen; verschwindet das Signal wieder, startet der Timer neu. Modusauswahl: Nach dem Einschalten die Taste K1 2 Sekunden lang gedrückt halten, dann K1 drücken, um in den Auswahlmodus P1~4 zu gelangen, und K2, um den Modus zu bestätigen. - P-1: Das Signal schaltet das Relais ein, und nach Ablauf der Zeit schaltet es sich wieder aus. Während der Zeitverzögerung: A: Ein neuer Trigger ist ungültig. B: Ein neuer Trigger kann eine neue Zeitverzögerung starten. C: Ein neuer Trigger führt zum Zurücksetzen des Relais und zum Ende der Zeitverzögerung. - P-2: Das Signal löst die Zeitverzögerung T1 aus; Am Ende der Zeit wird das Relais für T2 aktiviert und anschließend deaktiviert (zurückgesetzt). - P-3: Zyklus: aktiviert für T1, deaktiviert für T2, unendlicher Zyklus. Die Zeiten T1 und T2 sind einstellbar. A: Nach der Aktivierung wird das Relais in einem unendlichen Zyklus zuerst aktiviert und dann deaktiviert. B: Nach der Aktivierung wird das Relais in einem unendlichen Zyklus zuerst deaktiviert und dann aktiviert. - P-4: Wenn ein Signal anliegt, wird das Relais aktiviert; wenn das Signal verschwindet, beginnt die Zeitverzögerung, und das Relais wird am Ende der Zeit deaktiviert. Wenn während des Timers ein Signal erneut auftritt, wird der Timer abgebrochen. Wenn das Signal erlischt, startet der Timer neu. Nach Auswahl des Betriebsmodus drücken Sie K1, um die Feineinstellung der Funktion aufzurufen, d. h. um zwischen A, B und C zu wechseln. Anleitung zur Zeiteinstellung: - K2: Umschalttaste: Drücken Sie diese Taste, um die Blinkposition der Anzeige anzupassen; K3 bestimmt, was blinkt. Solange K2 nicht gedrückt wird, hört die Anzeige auf zu blinken. - K3: Wenn die Anzeige blinkt, passt K3 die Ziffern an und durchläuft dabei den Bereich von 0 bis 9. Wenn die Anzeige nicht blinkt, passt K3 die Position des Dezimalpunkts an: Der Dezimalpunkt an der Einerstelle zeigt 0 bis 999 Minuten an; an der Zehnerstelle zeigt er 0 bis 99,9 Sekunden an; ohne Dezimalpunkt zeigt er 0 bis 999 Sekunden an. Hinweis: Die Funktionen P-2 und P-3 verfügen über zwei einzustellende Zeitgruppen; Sechsmaliges Drücken der Taste K2 entspricht einem Zyklus. Die ersten drei Betätigungen legen die eine Zeiteinheit fest, die letzten drei die andere. (Eine leuchtende blaue LED zeigt die Einschaltzeit des Relais an, eine nicht leuchtende blaue LED die Ausschaltzeit.)
