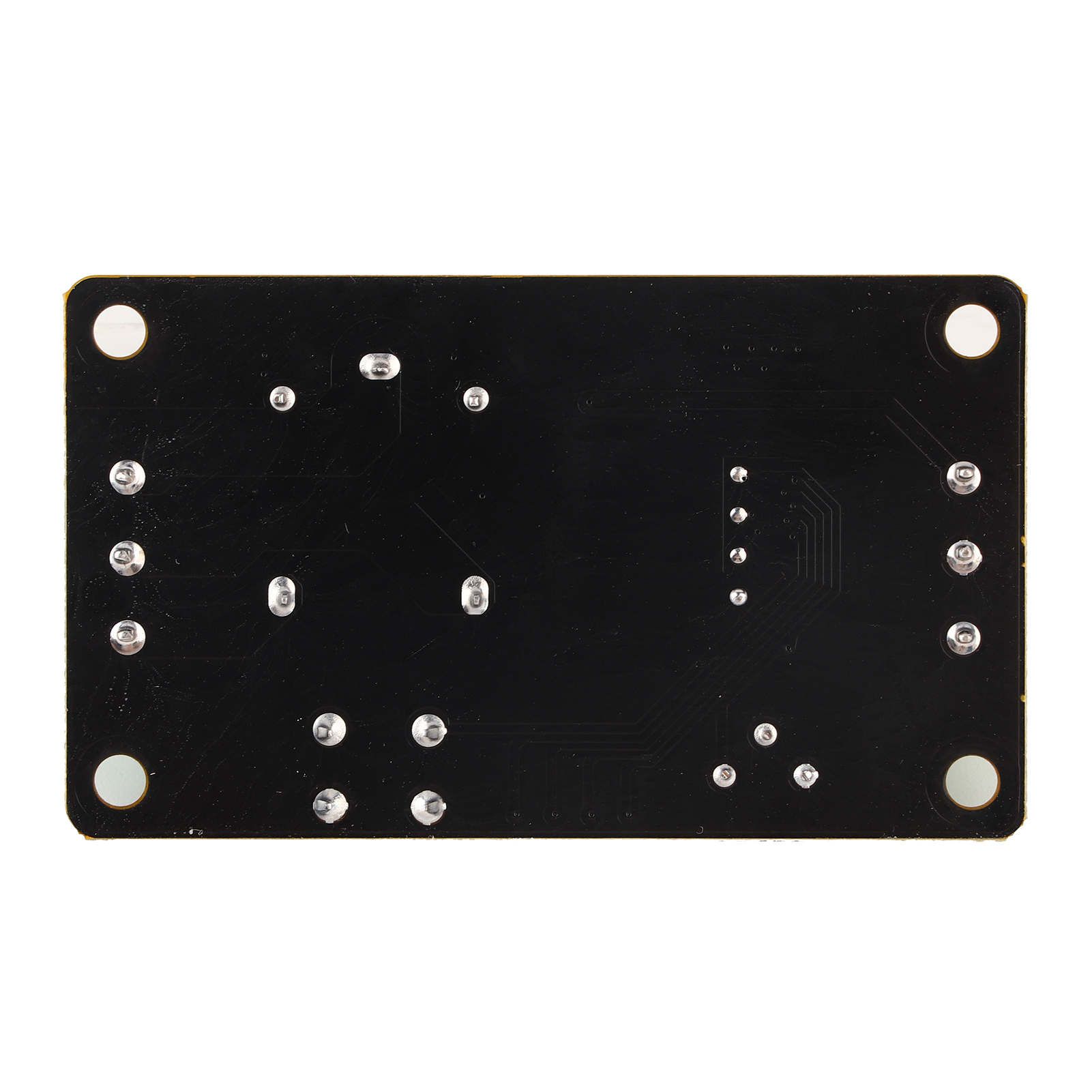

Zeitverzögerungsrelaismodul / Selbstverriegelnd / Zeitschalter / Einschaltverzögerungstimer (aktivierung/deaktivierung) / 555-ic

Willkommen in unserem Shop! Entdecken Sie unser Zeitverzögerungsrelais TRM01, das mit hochwertigen Komponenten für stabile Leistung und einfache Bedienung entwickelt wurde. Dieses Modul eignet sich ideal für eine Vielzahl von Steuerungssituationen, die eine automatische Halteverzögerung erfordern. Es ist mit 4 Funktionen vorkonfiguriert, um unterschiedlichen Anforderungen gerecht zu werden, und kann mit zusätzlichen spezifischen Funktionen an Ihre Bedürfnisse angepasst werden. **Funktionen:** 1. Einschaltverzögerung, Ausschaltverzögerung, automatische Halteverzögerung und Impulstriggerung. 2. Verpolungsschutz der Stromversorgung, um Schäden am Modul zu verhindern. 3. Drei Betriebsspannungsversionen verfügbar: 5 V, 12 V oder 24 V. 4. Einstellbare Verzögerungszeit von 0,1 Sekunden bis 120 Sekunden. 5. Einstellungen werden gespeichert; Die Einstellungen bleiben auch bei einem Stromausfall erhalten. **Technische Daten:** - Betriebsspannung: DC 5 V, 12 V, 24 V (wählbar) - Betriebsstrom: - < 80 mA bei 5 V (< 1 mA im inaktiven Zustand des Relais) - < 35 mA bei 12 V (< 1 mA im inaktiven Zustand des Relais) - < 18 mA bei 24 V (< 1 mA im inaktiven Zustand des Relais) - Belastbarkeit: - Öffneranschluss: DC 0–30 V/10 A, AC 0–250 V/10 A - Schließeranschluss: DC 0–28 V/10 A, AC 0–125 V/10 A - Betriebstemperatur: -20 bis 60 °C (Grenzbereich: -30 bis 70 °C) - Abmessungen: 60 × 35 × 20 mm (2,36 × 1,38 × 0,79 Zoll) - Paketgewicht: ca. 23 g **Modulfunktionen:** Der Benutzer kann per Knopfdruck eine der folgenden vier Funktionen auswählen. Die Verzögerungszeit kann über das Potentiometer eingestellt werden. Die Verzögerungszeit T1 ist zwischen 0,1 und 120 Sekunden einstellbar. - **Funktion F1:** Einschaltverzögerung: Nach der Verzögerungszeit T1 nach dem Einschalten aktiviert sich das Relais und sendet jederzeit ein Hochspannungsimpulssignal an die X1-Schnittstelle. Diese Funktion wird zurückgesetzt und neu gestartet. - **Funktion F2:** Ausschaltverzögerung: Das Relais ist beim Einschalten geschlossen. Nach Ablauf der Zeit T1 schaltet das Relais ab, und ein Hochspannungsimpuls wird an die Schnittstelle X1 gesendet. Diese Funktion wird zurückgesetzt und neu gestartet. - **Funktion F3:** Selbstverriegelnder Relaismodus: Ein Hochspannungsimpuls wird an die Relaisschnittstelle X1 gesendet, das Relais schließt, und ein Hochspannungsimpuls schaltet es wieder ab. - **Funktion F4:** Pegelgesteuerter Modus: Beim Einschalten ist das Relais abgeschaltet. Ein an die Schnittstelle X1 gesendetes Hochspannungssignal aktiviert das Relais sofort. Nachdem das Signal an X1 verschwunden ist, bleibt das Relais aktiv. Wenn die Zeit T1 erreicht ist, schaltet das Relais ab. **Modulschnittstellen:** - Spannungs-/Signaleingang (3 Anschlüsse): - DC+: Positive Gleichstromversorgung - DC-: Negative Gleichstromversorgung - X1: Eingangssignal-Erkennungsschnittstelle - Relais-Lastausgang (3 Anschlüsse): - COM: Gemeinsamer Anschluss des Relais - NO: Öffner-Anschluss des Relais - NC: Schließer-Anschluss des Relais **Lieferumfang:** 1 * TRM01 Zeitverzögerungsrelaismodul
