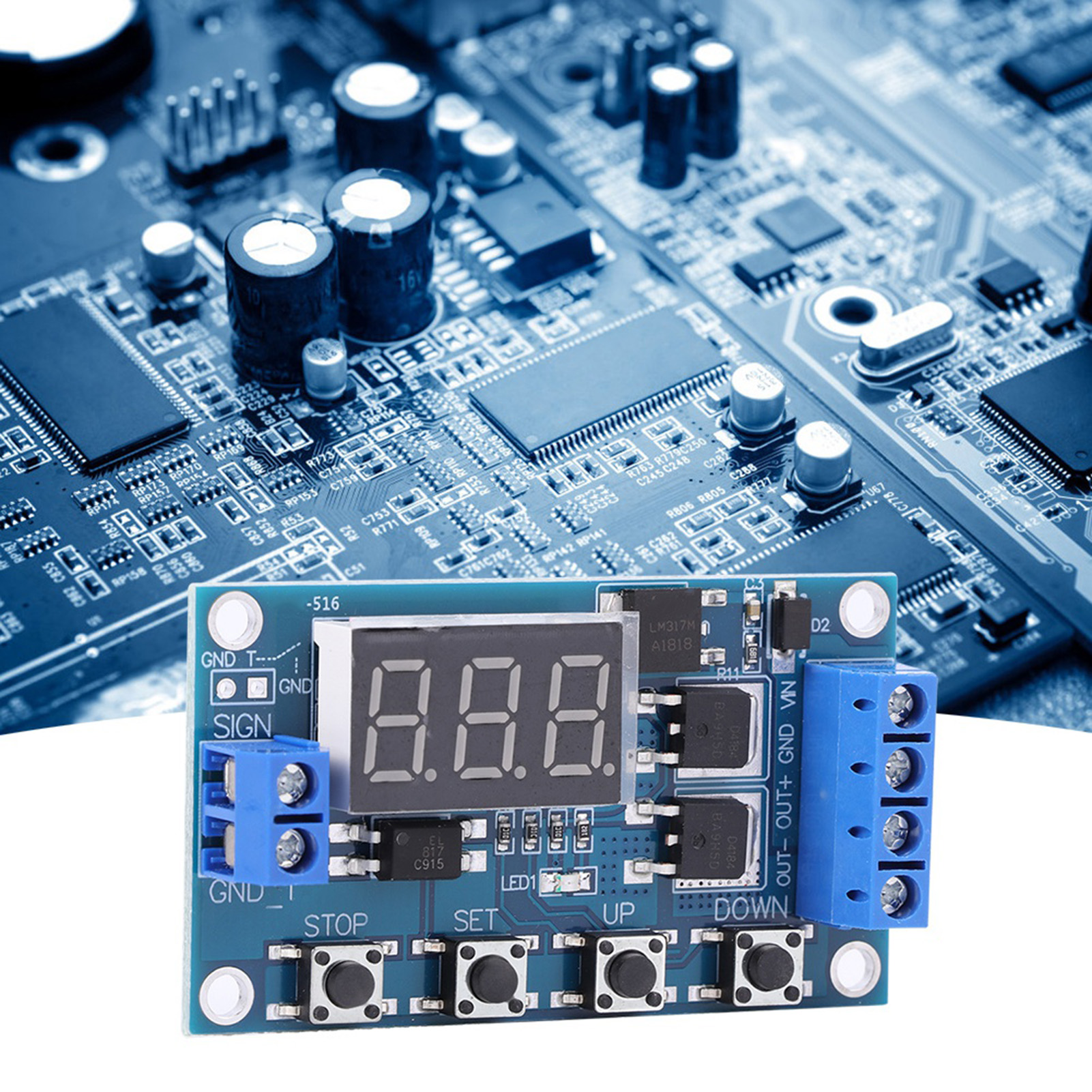

Zeitverzögerungsschalter-leiterplatte Mit Auslösezyklus-timing, Dual-mos-röhrensteuerung, 12–24 V

1. Der Schaltvorgang erzeugt weder Geräusche noch Funken oder elektromagnetische Störungen. 2. Im Vergleich zu elektromagnetischen Relaisprodukten ist die Lebensdauer länger. 3. Dieses Produkt ermöglicht schnelles Schalten des Stromkreises, die Anzahl der Schaltvorgänge ist unbegrenzt. 4. Das Modul verfügt über einen Optokoppler und eine Isolierung, was eine höhere Störfestigkeit und eine Leiterplatte in Industriequalität gewährleistet. 5. Dieses Produkt ist sehr benutzerfreundlich und für die meisten Geräte geeignet. Die Schnittstelle ist übersichtlich, einfach und intuitiv gestaltet und erfüllt nahezu alle Anforderungen. Produkttyp: Zeitverzögerungsschalter-Leiterplatte. Material: Leiterplatte. Größe: Leiterplatte ca. 60 x 34 mm. Produktparameter: 1. Betriebsspannung: 5–36 V. 2. Triggersignal: (3,0–24 V), mit Optokoppler-Isolation zur Verbesserung der Störfestigkeit des Systems (Kunden können auch eine Kurzschlussverbindung zur öffentlichen Erdung herstellen). 3: Ausgangsleistung: DC 5–36 V, bei Raumtemperatur, DC 15 A, Leistung 400 W! Verbesserte Wärmeableitung, maximaler Strom 30 A. 4: Ruhestrom: 20 mA; Betriebsstrom: 50 mA. 5: Betriebstemperatur: -40–85 °C. 6: Optokoppler und Isolierung für höhere Störfestigkeit, industrietaugliche Platine. Hinweis: Das Modul verfügt über einen aktiven Ausgang, die Ausgangsspannung entspricht der Eingangsspannung. „DC+“ und „Charge+“ sind interne Kurzschlüsse der Magnetpole. „DC-“ und „Charge-“ dürfen während des Betriebs nicht kurzgeschlossen werden, da sonst der Ladevorgang nicht geschaltet werden kann und die Ladung entsprechend Strom transportiert. Der Eingangsspannungsbereich (5–36 V) ermöglicht den Anschluss der meisten Geräte und ist sehr komfortabel. Die Schnittstelle ist übersichtlich, einfach und benutzerfreundlich gestaltet und erfüllt nahezu alle Anforderungen. Not-Aus-Funktion („Stop“-Taste). Verpolungsschutz verhindert Schäden durch Verpolung. Erhöhen Sie die Pausenfunktion. Wenn diese aktiviert ist und innerhalb von 5 Minuten keine Bedienung erfolgt, schaltet sich der Monitor automatisch ab. Jede Taste kann betätigt werden. Sie können verschiedene OP-, CL- und LOP-Parameter einstellen. Diese Parameter sind unabhängig und werden automatisch gespeichert. Nach dem Ausschalten des Moduls bleiben alle Parametereinstellungen erhalten. Funktionsweise: P1: Triggersignal. Das Relais befindet sich für die Zeit „OP“ und schaltet dann ab. Während der Zeit „OP“ gilt Folgendes: P1.1: Das Signal wird erneut aktiviert und ist ungültig. P1.2: Das Signal wird erneut aktiviert und die Uhr startet neu. P1.3: Das Signal wird erneut aktiviert, das Relais schließt und die Uhr stoppt. P-2: Triggersignal. Das Relais ist für die Zeit „CL“ geschlossen, befindet sich für die Zeit „OP“ und schaltet dann ab. P3.1: Triggersignal. Das Relais startet nach der Zeit „OP“, schließt für die Zeit „CL“ und durchläuft dann den Zyklus. Während der Triggersignalperiode schließt das Relais und die Uhr stoppt. Die Anzahl der Zyklen („LOP“) kann eingestellt werden. P3.2: Kein Triggersignal, das Relais schaltet nach der Zeit „OP“ ein und nach der Zeit „CL“ wieder aus (Zyklus). Die Frequenz kann eingestellt werden („LOP“). P-4: Signalfunktion: Wenn das Triggersignal ausfällt, bleibt das Relais eingeschaltet. Bei Signalverlust schaltet das Relais nach der Zeit „OP“ wieder ein. Treten während des Synchronisierungsvorgangs weitere Signale auf, wird die Zeitangabe gelöscht. Lieferumfang: 1 x Relaismodul
