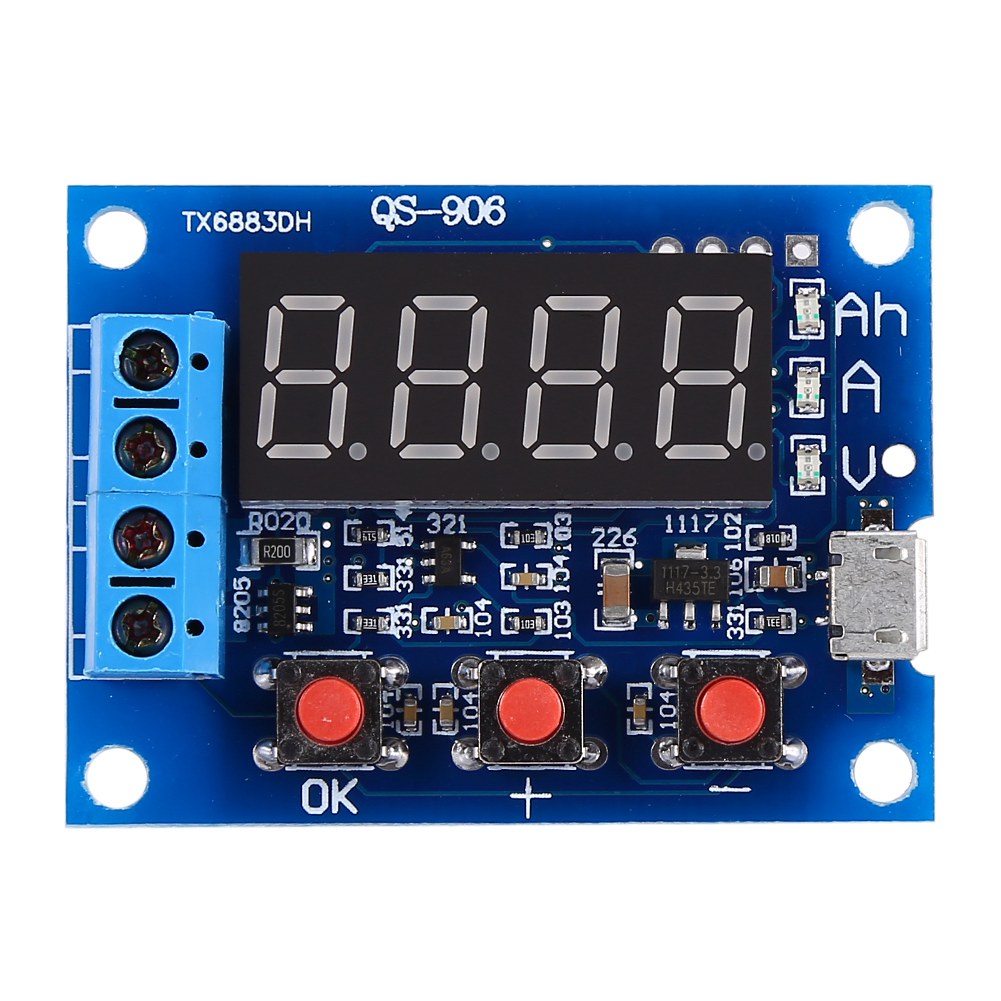

Zh-18650 Batterietester, Blauer Knopf

Willkommen in unserem Shop! Batteriekapazitätstester, Entladetyp, für 1,2-12-V-Batterien mit externer Last, kompatibel mit 18650-Akkus und anderen. Dieses Gerät überwacht die Entladung über eine externe Last und misst die integrierte Entladestromkapazität in Echtzeit. Hauptmerkmale: - Unterstützt eine maximale Entladung von 15 V und 3 A, misst Entladespannung und -strom ohne interne Entladung. - Maximale Kapazitätsanzeige bis zu 9999 Ah (9999000 mAh). - Automatische Erkennung und Einstellung der geeigneten Abschaltspannung, manuelle Anpassung möglich. Technische Daten: - Versorgungsspannung: DC 4,5-6 V (Micro-USB-Anschluss) - Betriebsstrom: weniger als 70 mA - Entladespannung: 1,00 V–15,00 V, Auflösung 0,01 V - Abschaltspannungsbereich: 0,5–11,0 V - Nennstrom: 3,000 A, Auflösung 0,001 A - Maximaler Spannungsmessfehler: 1 % ± 0,02 V - Maximaler Strommessfehler: 1,5 % ± 0,008 A - Maximaler Kapazitätsbereich: 9999 Ah (1 Ah = 1000 mAh), mit automatischer Dezimaltrennzeichen-Umschaltung für die Anzeige der Werte (z. B. weniger als 10 Ah als X,XXX, über 10 Ah als XX,XX usw.) - Platinenabmessungen: 50 mm × 37 mm - Fertige Abmessungen: 50 mm × 37 mm × 17 mm (Länge × Breite × maximale Höhe) einschließlich der Höhe der Kupferfüße) Bedienungsanleitung: - Stellen Sie vor dem ersten Test sicher, dass der Akku vollständig geladen ist. - Schließen Sie den Pluspol des Akkus an den Plus-Eingang und den Minuspol an den Minus-Eingang an (achten Sie auf die Polarität, da eine Verpolung bei angeschlossener Last den Schaltkreis beschädigen kann). - Schließen Sie die Last an den Plus- und Minus-Ausgang an. - Versorgen Sie das Testgerät über Micro-USB mit Strom (verwenden Sie nicht das USB-Netzteil eines Desktop- oder Laptop-Computers). - Die Akkuspannung wird angezeigt. Drücken Sie zum Starten des Tests einmal die Taste „OK“. Das Testgerät stellt automatisch eine geeignete Abschaltspannung basierend auf der Volllastspannung ein und startet den Test nach drei Blinksignalen. Zur manuellen Einstellung der Abschaltspannung verwenden Sie im Spannungsanzeigemodus die Tasten „+“ oder „-“, um den Wert zu ändern (die Anzeige beginnt mit „P“, was die Spannung mit einer Auflösung von 0,1 V darstellt), und drücken Sie dann „OK“, um zu starten. Während des Tests steuert das Testgerät den elektronischen Lastschalter und zeigt durch Drehen die entladene Kapazität (Ah), den Entladestrom (A) und die Batteriespannung (V) an. Sobald die Spannung den eingestellten Abschaltwert erreicht, schließt der Lastschalter, die Anzeige bleibt bei der Kapazität (Ah) und die Kontrollleuchte blinkt schnell. Die angezeigte Kapazität entspricht der tatsächlichen Entladekapazität. Drücken Sie „OK“, um das Blinken zu stoppen und die Anzeige zu stabilisieren. Drücken Sie anschließend erneut „OK“, um zum Ausgangszustand zurückzukehren und die nächste Batterie zu testen. Fehlercodes und ihre Bedeutung: - Err1: Batteriespannung über 15 V - Err2: Batteriespannung unter der Abschaltspannung - Err3: Batterie kann die Last nicht tragen oder der Leitungswiderstand ist zu hoch - Err4: Überstrom (Strom über 3,1 A) Lieferumfang: - 1 x 1,2–12-V-Batteriekapazitätstester - 2 x Lastwiderstände Hinweis: Die Lastwiderstände werden während des Entladens sehr heiß. Seien Sie vorsichtig!
