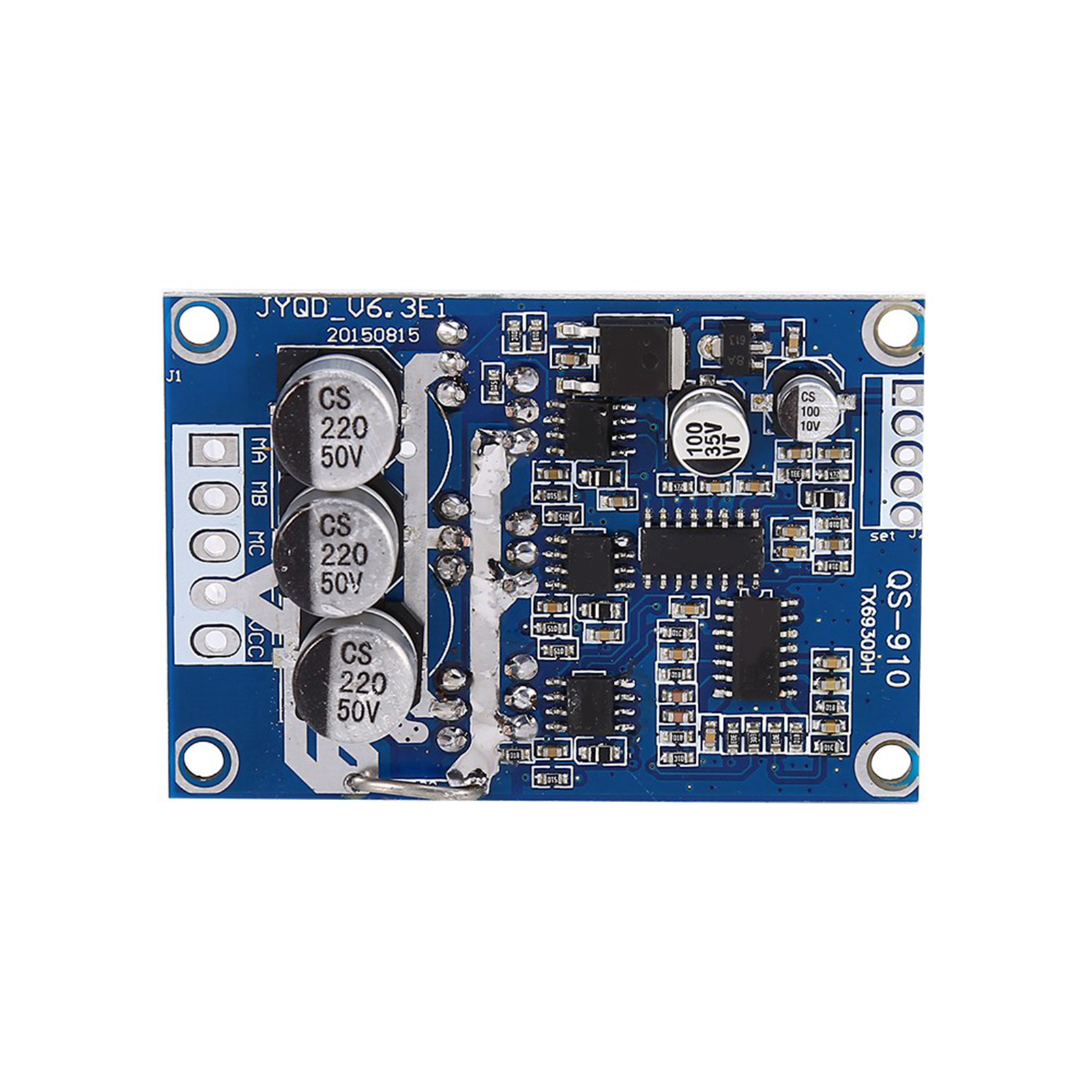

Zh-dc Bürstenloser Motorcontroller, Bürstenloser Motortreiber Ohne Hall-sensor, 12 V–36 V

Willkommen in unserem Shop! Dieser leistungsstarke DC12V-36V-Motorcontroller ermöglicht die Anpassung an verschiedene Spannungen für vielseitige Anwendungen. Er ist einfach zu bedienen und mit Überstrom- und Kurzschlussschutz ausgestattet. Der VR-Drehzahlregler kann per Spannungsregelung oder PWM-Steuerung angeschlossen werden; die Drehzahlspannung lässt sich über einen variablen Widerstand einstellen. Drehzahlregelung: Spannungsregelung oder mikrocontrollergesteuerte PWM-Regelung. Dieses Motortreibermodul verfügt über einen Unterspannungsschutz, um Schäden durch hohe Momentanströme zu verhindern. Technische Daten: - Treiberplatinentyp: JYQD_V6.3E1 - Spannungsbereich: 12 V–36 V - Spitzenstrom: 20 A - Ansteuerleistung: ≤ 500 W (abhängig von der Betriebsspannung) - Abmessungen: 63 x 43 x 17 mm - Drehzahlregelung: Spannungsregelung oder PWM-Regelung über Mikrocontroller Anschlüsse der Steuerklemmen: 1. GND 2. VR-Drehzahlregelungsanschluss: Die Anschlussart kann über Spannungsregelung oder PWM gesteuert werden. Die Drehzahlspannung kann über den variablen Widerstand (20 kΩ, 3-polig, VR-Anschlussseite, 5-V-Anschlussseite, verbunden mit dem GND-Anschluss, über Spannungsregelung) eingestellt werden. 3. Drehrichtungs-Steueranschluss ZF: Anschlussart: 5 V an eine Drehrichtung und GND an die andere Drehrichtung. 4. Drehzahlimpuls-Ausgangssignal: Ein Ausgangsimpuls pro Umdrehung = Anzahl der Motorpole x 3 5. 5-V-Spannungsausgang für Steueranschlüsse Stromanschluss: 1. VCC: Pluspol-Eingang (12 V–36 V) 2. GND: Stromversorgungsanschluss 3. MC: W-Leitung des sensorlosen bürstenlosen Motors / Holzer-Motors (dreiadrig) 4. MB: Leitung V des sensorlosen bürstenlosen Motors / Holzer-Motors (drei Drähte) 5. MA: Leitung U des sensorlosen bürstenlosen Motors / Holzer-Motors (drei Drähte) Lieferumfang: 1 x Treiberplatine für bürstenlosen Motor
