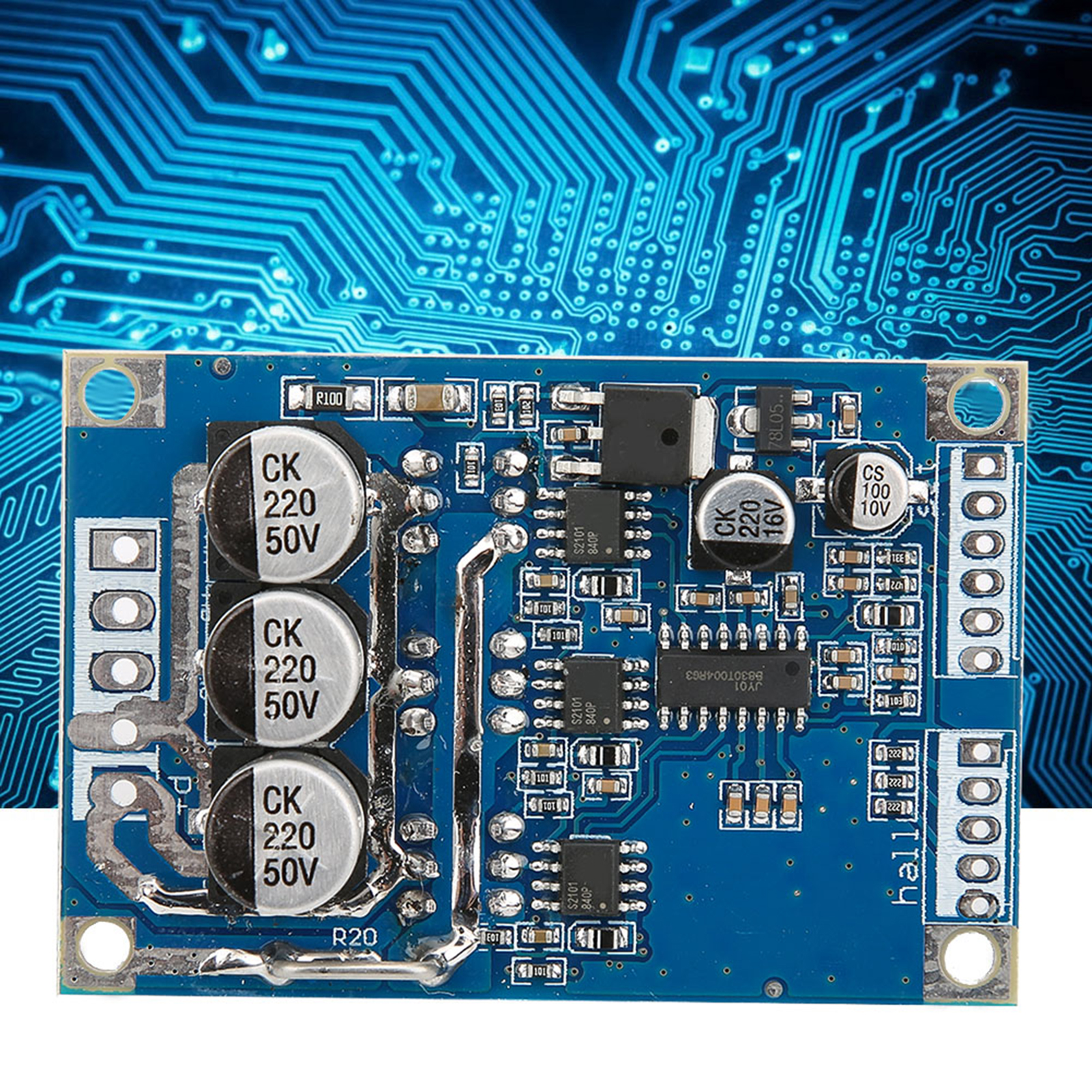

Zh-dc Bürstenloser Motorcontroller Mit Hall-effekt-motortreiber 12v-36v

Willkommen in unserem Shop! Entdecken Sie unseren hochwertigen, brandneuen Brushless-Motorcontroller, der für zuverlässige und langlebige Leistung entwickelt wurde. Dieser Controller ist ideal für die präzise und effiziente Ansteuerung von Brushless-Motoren. **Detaillierte technische Daten:** - Betriebsspannung: DC 12V-36V - Betriebsstrom: ≤15A - Steuerleistung: ≤500W - Drehzahlspannung: 0,1V-5V - Betriebstemperatur: -40°C bis +85°C - Zulässige Luftfeuchtigkeit: 90% RH - Blockierschutz: Ja - Freigabesteuerung: Ja - Überstromschutz: Ja - Richtungssteuerung: Ja - Drehzahlsteuersignal: Ja - Abmessungen: 63*42*17mm (L*B*H) - Sondengröße: 3mm, Abstand zwischen den Befestigungslochmitten: 57mm (Länge); 36,5 mm (Breite) **Detaillierte Anschlüsse:** - **Stromanschluss (Ausgang):** - VCC: Pluspol - GND: Minuspol - MC: Motorphase W - MB: Motorphase V - MA: Motorphase U - **Steueranschluss (SET):** - GND: Steuermasse - VR: Drehzahleingang 0-5 V (entspricht 10 %-100 % der Motordrehzahl) - ZF: Drehrichtungssteuerung (an 5 V oder Masse anschließen, um die Drehrichtung zu ändern) - M: Tachometer-Impulsausgang (Anzahl der Impulse pro Umdrehung abhängig von den Motorpolen) - EL: Aktivierungssteuerung (an 5 V anschließen, um zu arbeiten, an Masse anschließen, um zu stoppen) Motor) - 5V: 5V-Ausgang zur Steuerung - **Hall-Anschluss:** - 5V: Positive Hall-Stromversorgung - Ha, Hb, Hc: Hall-Signale - GND: Negativer Hall **Verdrahtungshinweise:** 1. **Motordrehzahlregelung:** Verwenden Sie ein Potentiometer (Mittelpin an VR, beide Enden an 5V und GND) oder einen Mikrocontroller (MCU). Je höher die Spannung, desto höher die Drehzahl. 2. **Drehrichtungssteuerung:** Verbinden Sie ZF mit GND für eine Drehrichtung oder mit 5V für die andere. Kann auch über einen MCU gesteuert werden. 3. **Impuls-Drehzahlsignal:** High- und Low-Ausgang (kompatibel mit Logiksystemen). 4. **Hall-Eingänge:** Verbinden Sie HA, HB, HC mit den entsprechenden Motorleitungen. Die 5-V-Stromversorgung und GND müssen an die Hall-Anschlüsse des Motors angeschlossen werden. Hinweis: Die Belegung der Hall-Leitungen kann je nach Motorhersteller variieren; eine Anpassung ist erforderlich. Eine falsche Verdrahtung kann den Start verhindern oder zu Überströmen führen und die Platine beschädigen. **Stromversorgung:** DC 12–36 V Eingang (VCC positiv, GND negativ). **Wichtiger Hinweis:** Dieses Produkt kann in verschiedenen Versionen (neu oder alt) geliefert werden. Bitte stellen Sie sicher, dass Sie damit einverstanden sind, bevor Sie bestellen. **Anwendungshinweise:** - Bei einer Leistung unter 60 W ist kein zusätzlicher Kühlkörper erforderlich. Bei Lasten über 60 W ist ein Kühlkörper (empfohlene Oberfläche > 200 cm²) zwingend erforderlich, um eine Überhitzung der Bauteile zu verhindern. Achten Sie bei der Installation des Kühlkörpers auf die Isolierung der 6 MOS-Transistoren auf der Rückseite des Moduls. Verwenden Sie Isolierfolie mit Wärmeleitpaste auf beiden Seiten, um direkten Kontakt zu vermeiden, da die Platine sonst beschädigt wird. **Lieferumfang:** 1 x 12–36 V 500 W Bürstenloser Motorcontroller. Dieser Controller eignet sich ideal für diverse Anwendungen, die einen bürstenlosen Motor erfordern, und bietet integrierten Schutz sowie hohe Regelungsflexibilität.
