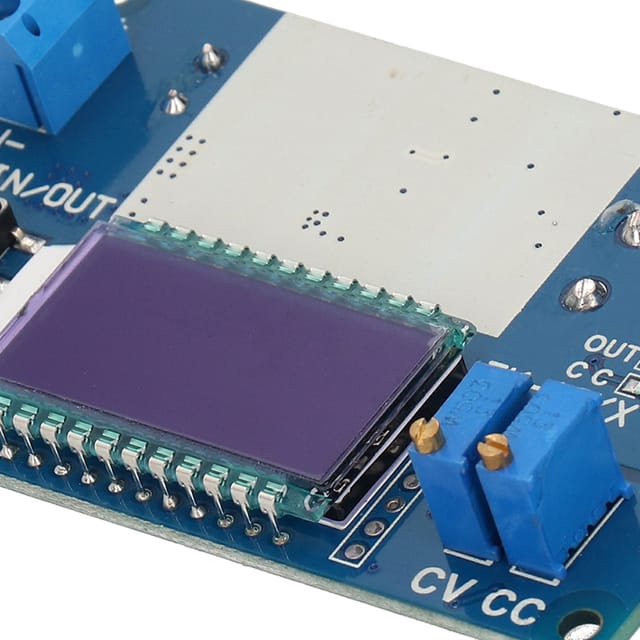

Zk-12kx 12a Dc/dc-lademodul Mit Einstellbarer Konstantspannung/konstantstromstärke Und Lcd-digitalanzeige Für Spannung Und Stromstärke. Eingangsspannung: 5,3–32 V Dc Ausgangsspannung: 1,2–30 V Dc

Willkommen in unserem Shop! Entdecken Sie unser geregeltes Netzteilmodul ZK-12KX, ein Produkt, das elegantes Design und fortschrittliche Funktionen vereint, um all Ihre Stromversorgungsanforderungen zu erfüllen. Dieses Modul verfügt über ein Kristallgehäuse und Tasten mit hervorragender Haptik für eine angenehme und intuitive Bedienung. Hauptmerkmale: - Mit der Taste lässt sich der Ausgang aktivieren oder deaktivieren. Der Standardzustand (EIN oder AUS) kann beim Einschalten festgelegt werden. - Das LCD-Display zeigt Eingangs- und Ausgangsspannung, Ausgangsstrom und Ausgangsleistung für eine präzise Überwachung an. - Hohe Sicherheit: Der Verpolungsschutz am Eingang verhindert Schäden bei falscher Verpolung. - Hoher Wirkungsgrad von über 95 %, geringe Wärmeentwicklung auch bei hohem Strom. Die Ausgangsspannung ist von 1,2 bis 30 V einstellbar, der Konstantstrom von 0 bis 12 A – ideal für den Betrieb von Hochleistungs-LEDs oder das Laden von Lithium-Batterien. Detaillierte Spezifikationen: - Produkttyp: Netzteilmodul - Modell: ZK-12KX - Material: Kunststoff - Eingangsspannung: 5,3 bis 32 V (maximal 35 V; eine minimale Eingangsspannung von 4 V ermöglicht die Abwärtswandlung, jedoch sind Spannungs- und Strommessung unter 5,3 V ungenau) - Ausgangsspannung: 1,2 bis 30 V (Eingangsspannung muss höher als Ausgangsspannung sein, mit einer minimalen Differenz von 0,8 V) - Ausgangsstrom: maximal 0,2 bis 12 A. Bei einem Strom über 8 A oder einer Modultemperatur über 65 °C muss die Wärmeabfuhr erhöht werden (Überlast- und Überhitzungsschutz nicht gewährleistet). Wenn die Ausgangsspannung unter 2 V liegt, ist der Konstantstrom inaktiv. - Ausgangsleistung: 120 W mit natürlicher Verlustleistung (bis zu 8 A), 160 W mit erhöhter Verlustleistung - Spannungsanzeige: 0,05 V Auflösung, 0 bis 32 V Bereich - Stromanzeige: 0,01 A Auflösung, 0 bis 12 A Bereich - Wirkungsgrad: ca. 96 % - Betriebsstrom: ca. 25 mA - Sanftanlauf: Ja (kann bei hoher Last fehlschlagen) - Verpolungsschutz am Eingang: Ja - Rückstromschutz am Ausgang: Nein (bei selbstladender oder magnetischer Last eine Sperrdiode in Reihe mit dem positiven Ausgang schalten) - Kurzschlussschutz: Ja - Abmessungen (B x H x D): Ca. 82 x 52 x 32 mm Funktionen: - Zwei Tasten: IN/OUT und ON/OFF. Die IN/OUT-Taste schaltet die Anzeige zwischen Eingangs- und Ausgangsspannung um; ein langer Druck schaltet zwischen Stromstärke und Ausgangsleistung um. Die ON/OFF-Taste steuert die Aktivierung des Ausgangs; ein langer Druck legt den Standardzustand für das nächste Einschalten fest. - CC-Potentiometer zur Stromeinstellung: Im Uhrzeigersinn drehen, um den eingestellten Strom zu erhöhen. Wenn die Last diesen Wert erreicht, schaltet das Modul in den Konstantstrommodus, und die CC-Anzeige (rot) leuchtet auf. Das CV-Potentiometer auf der rechten Seite stellt die Ausgangsspannung ein: Im Uhrzeigersinn drehen, um sie zu erhöhen. Die OUT-Anzeige leuchtet auf, wenn der Ausgang mit Strom versorgt wird. Anwendung: 1. Verwendung als Abwärtswandler mit Überstromschutz: (1) Stellen Sie mit dem CV-Potentiometer die für die Last benötigte Spannung ein. (2) Drehen Sie zunächst das CC-Potentiometer mehr als 20 Umdrehungen gegen den Uhrzeigersinn bis zum Anschlag. Messen Sie anschließend den Kurzschlussstrom am Ausgang mit einem Multimeter im 10-A- oder 20-A-Modus (schließen Sie beide Messspitzen direkt an die Ausgangsklemmen an). Drehen Sie dann das CC-Potentiometer im Uhrzeigersinn, um den Wert für den Überstromschutz einzustellen. Zeigt das Multimeter beispielsweise 2 A an, wird der maximale Strom auf 2 A begrenzt. Sobald dieser Strom erreicht ist, leuchtet die rote Konstantstromanzeige auf. 2. Verwendung als Batterieladegerät: Ein Modul ohne Konstantstromfunktion kann keine Batterie laden, da die Spannungsdifferenz zwischen einer entladenen Batterie und dem Ladegerät zu groß ist und die Batterie beschädigen würde. Daher ist es unerlässlich, mit einer Konstantstromladung zu beginnen und anschließend automatisch auf eine Konstantspannungsladung umzuschalten. (1) Ermitteln Sie die Erhaltungsspannung und den Ladestrom Ihrer Batterie. Beispiel: Für eine 3,7 V/2200 mAh Lithiumbatterie beträgt die Erhaltungsspannung 4,2 V und der maximale Ladestrom 1C bzw. 2200 mA. (2) Messen Sie im Leerlauf die Ausgangsspannung mit einem Multimeter und stellen Sie das CV-Potentiometer so ein, dass die Erhaltungsspannung erreicht wird (z. B. 4,2 V für eine 3,7 V Lithiumbatterie). (3) Drehen Sie zunächst das CC-Potentiometer 20 Umdrehungen gegen den Uhrzeigersinn bis zum Anschlag. Messen Sie anschließend den Kurzschlussstrom am Ausgang mit einem Multimeter im 10-A- oder 20-A-Modus (schließen Sie beide Messspitzen direkt an die Ausgangsklemmen an). Als Nächstes stellen Sie den CC-Potentiometer im Uhrzeigersinn auf den gewünschten Ladestrom ein. (4) Schließen Sie die Batterie an und starten Sie den Ladevorgang. (Schritte 1, 2 und 3: Der Eingang ist an die Stromversorgung angeschlossen, der Ausgang ist unbelastet.) 3. Verwendung al
