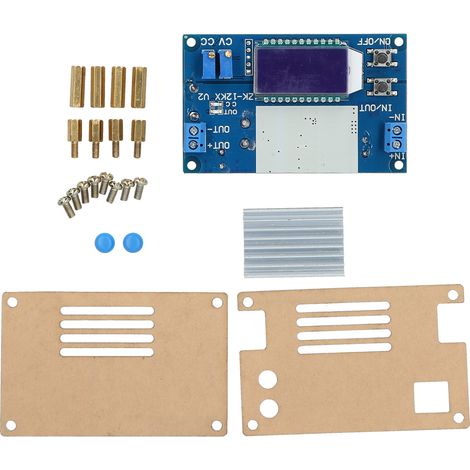

Zk-12kx Dc 12a Einstellbares Konstantstrom-spannungsregler-netzteilmodul Mit Lcd-anzeige
114,48 €
ab 123,47 € inkl. Versand bei ManoMano DE
1 Händler1 AngeboteNeu
Affiliate-Links
Billigster Preis inkl. Versand
Angebot1 Angebot
Preise zuletzt geprüft: vor 6 Tagen
| Aktion | ||||
|---|---|---|---|---|
ManoMano DE | 114,48 € | 8,99 € | 123,47 € | Zum Shop |
| Merkmale | 1. Das Design ist schön und elegant, mit einem Kristallgehäuse und Tasten mit angenehmer Haptik. 2. Die Taste steuert die Aktivierung und Deaktivierung des Ausgangs, und die Standardeinstellung kann auf EIN oder AUS eingestellt werden. 3. Das LCD-Display zeigt Eingangs- und Ausgangsspannung, Ausgangsstrom und Ausgangsleistung an. 4. Hohe Sicherheit durch Verpolungsschutz am Eingang. Verpolung verursacht keine Schäden. 5. Hoher Wirkungsgrad von über 95 %, geringe Wärmeentwicklung bei hohen Strömen, frei einstellbare Ausgangsspannung von 1,2 bis 30 V, einstellbarer Konstantstrom von 0 bis 12 A, geeignet für Hochleistungs-LED-Konstantstromtreiber, Lithium-Akkuladung usw. Spezifikationen: Artikeltyp: Netzteilmodul Modell: ZK-12KX Material: Kunststoff Eingangsspannung: 5,3–32 V (maximal 35 V; die niedrigste Eingangsspannung kann zur Reduzierung 4 V betragen, jedoch sind Spannungs- und Strommessung ungenau, wenn die Eingangsspannung unter 5,3 V liegt) Ausgangsspannung: 1,2–30 V (Die Eingangsspannung muss höher als die Ausgangsspannung sein; die minimale Spannungsdifferenz beträgt 0,8 V) Ausgangsstrom: Maximalstrom: 0,2–12 A. Bei einem Strom von über 8 A oder einer Modultemperatur von über 65 °C muss die Wärmeableitung erhöht werden (Überlast- und Überhitzungsschutz sind nicht gewährleistet). Konstantstrombetrieb ist nicht möglich, wenn die Ausgangsspannung unter 2 V liegt. Ausgangsleistung: Natürliche Wärmeabfuhr 120 W (bis 8 A), verbesserte Wärmeabfuhr 160 W. Spannungsanzeige: Auflösung: 0,05 V, Bereich: 0–32 V. Stromanzeige: Auflösung: 0,01 A, Bereich: 0–12 A. Wirkungsgrad: ca. 96 %. Betriebsstrom: ca. 25 mA. Sanftanlauf: Ja (kann beim Anlauf einer Hochleistungslast fehlschlagen). Verpolungsschutz am Eingang: Ja. Rückstromschutz am Ausgang: Nicht vorhanden (bei selbstladenden oder magnetischen Lasten muss eine Rückstromdiode in Reihe mit dem positiven Ausgang geschaltet werden). Kurzschlussschutz: Ja. Abmessungen (L x B x H): ca. 82 x 52 x 32 mm. Ausstattung: 1. Das Modul verfügt über zwei Tasten: IN/OUT und ON/OFF. Die Taste IN/OUT schaltet die Anzeige zwischen Eingangs- und Ausgangsspannung um. Durch langes Drücken wird die Anzeige zwischen Ausgangsstrom und Ausgangsleistung umgeschaltet. Die Taste ON/OFF steuert den Ausgang und schaltet ihn ein oder aus. Durch langes Drücken wird der Standardausgangszustand für den nächsten Einschaltvorgang auf EIN oder AUS gesetzt. 2. CC ist das Stromeinstellpotentiometer. Durch Drehen im Uhrzeigersinn wird der eingestellte Strom erhöht. Sobald der Laststrom den eingestellten Strom erreicht, wechselt das Gerät in den Konstantstrommodus, und die CC-Konstantstromanzeige (rot) leuchtet auf. Die korrekte Einstellung CV dient der Spannungseinstellung. Durch Drehen des Potentiometers im Uhrzeigersinn wird die Ausgangsspannung erhöht. Die OUT-Anzeige ist eine Statusanzeige, die leuchtet, wenn am Ausgangsanschluss Spannung anliegt; andernfalls ist sie aus. Bedienung: 1. Verwendung als Standard-Abwärtswandler mit Überstromschutz. (1) Stellen Sie das Konstantspannungspotentiometer CV so ein, dass die Ausgangsspannung den von der Last benötigten Wert erreicht. (2) Drehen Sie zunächst das Gleichstrom-Einstellpotentiometer gegen den Uhrzeigersinn mehr als 20 Umdrehungen bis zum vollständigen Schließen. Messen Sie anschließend mit einem Multimeter (10 A oder 20 A) den Ausgangskurzschlussstrom. Verbinden Sie die beiden Messleitungen direkt mit dem Ausgangsanschluss. Stellen Sie mit dem Potentiometer den Konstantstrom CC (CW) ein. Der Ausgangsstrom kann so eingestellt werden, dass er den für die Last erforderlichen Überstromschutzwert erreicht. (Beispiel: Zeigt das Multimeter 2 A an, beträgt der maximale Strom, den das Modul liefern kann, 2 A. Sobald der Strom 2 A erreicht, leuchtet die rote Konstantstromanzeige auf; andernfalls ist sie aus.) 2. Verwendung als Akkuladegerät: Ein Modul ohne Konstantstromfunktion kann nicht zum Laden eines Akkus verwendet werden. Aufgrund der großen Spannungsdifferenz zwischen dem entladenen Akku und dem Ladegerät wäre der Ladestrom zu hoch und der Akku würde beschädigt. Daher sollte der Akku zunächst mit Konstantstrom geladen werden. Sobald ein bestimmter Ladezustand erreicht ist, schaltet das Modul automatisch auf Konstantspannungsladung um. (1) Ermitteln Sie die Erhaltungsspannung und den Ladestrom des benötigten Akkus. (Bei einer Lithiumbatterie mit den Parametern 3,7 V/2200 mAh beträgt die Erhaltungsladespannung 4,2 V und der maximale Ladestrom 1 C bzw. 2200 mA.) (2) Messen Sie im Leerlauf die Ausgangsspannung mit einem Multimeter und stellen Sie das Konstantspannungspotentiometer so ein, dass die Ausgangsspannung die Erhaltungsladespannung erreicht. (Stellen Sie die Ausgangsspannung bei einer 3,7-V-Lithiumbatterie auf 4,2 V ein.) (3) Drehen Sie zunächst das Gleichstrom-Einstellpotentiometer 20 Umdrehungen gegen den Uhrzeigersinn bis zum Anschlag. Messen Sie anschließend mit einem Multimeter den Kurzschlussstrom am Ausgang. Verwenden Sie dazu |
