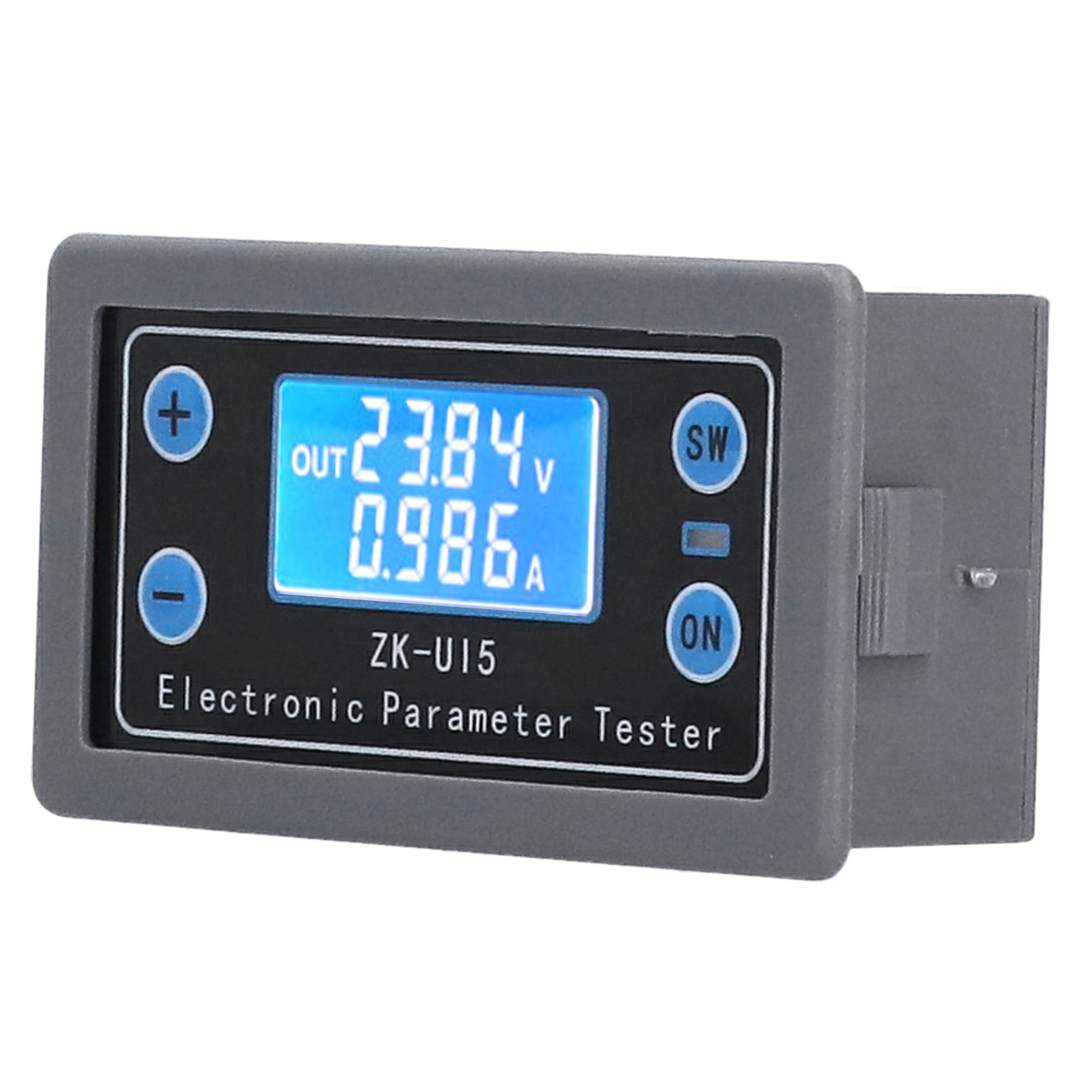

Zku15 Multifunktions-voltmeter-amperemeter Mit Lcd-digitalanzeige

1. Während der Messung wird das Multimeter (Voltmeter und Amperemeter) über den Netzanschluss mit Strom versorgt; ein zusätzliches Netzkabel ist nicht erforderlich. 2. Das LCD-Display zeigt Informationen wie Spannung, Stromstärke, Leistung, Entladekapazität (mAh), Entladezeit und Betriebstemperatur an. 3. Das umfassende Schutzsystem schützt vor Unterspannung, Überspannung, Überstrom, Überlastung, Überhitzung, Überlastung und Überladung. 4. Durch Einstellen der Schutzschwellenwerte für Unter- und Überspannung lässt sich das Überladen und Tiefentladen des Akkus steuern. 5. Laden und Entladen des Akkus können durch Einstellen der Schutzschwellenwerte für Überlastung und Überladung programmiert und quantifiziert werden. Zustand: 100 % neu. Produkttyp: Multifunktions-Voltmeter/Amperemeter. Material: Kunststoffgehäuse. Abmessungen: ca. 79 x 42 x 26 mm / 3,1 x 1,7 x 1 Zoll Modell: ZK-U15 Eingangsspannung: DC 5 V-38 V (mit Verpolungsschutz) Eingangsstrom: 0,03 A-5,00 A Betriebsstrom: ≤ 30 mA Spannungsgenauigkeit (±1% + 1 Wort) Stromgenauigkeit (±1% + 1 Wort) Betriebstemperatur: -15 °C bis 50 °C Unterspannungsschutzschwelle (LVP): 4,8 V Standard (einstellbar zwischen 4,8 V und 38 V) Überspannungsschutzschwelle (OVP): 38,0 V Standard (einstellbar zwischen 4,8 V und 38,0 V) Überstromschutzschwelle (OCP): 5,5 A Standard (einstellbar von 0,5 A bis 5,5 A); Überhitzungsschutz (OTP): 80 °C (einstellbar von 40 °C bis 80 °C); Überstromschutz (OPP): Standardwert 200 W (einstellbar von 1 W bis 200 W). Bedienung im Detail: 1. LCD-Display: Im Normalmodus werden oben Eingangsspannung und Betriebstemperatur angezeigt; unten Stromstärke, Leistung, Kapazität und Entladezeit. Im Schutzmodus werden die Schutzcodes angezeigt. Im Einstellmodus werden die Codes und Schwellenwerte für jeden Parameter angezeigt. 2. Akustischer und optischer Alarm: Bei aktiviertem Voltmeter und Strommesser leuchtet die RUN-Anzeige dauerhaft, der Summer ist stumm. Im ausgeschalteten Zustand ist die RUN-Anzeige aus und der Summer ertönt nicht. Im Schutzmodus ertönt der Summer und die RUN-Anzeige blinkt. 3. Automatische Statistik für Kapazität und Lade-/Entladezeit. Die Statistik wird aufgezeichnet, sobald der Ausgang aktiviert wird (RUN-Anzeige leuchtet dauerhaft) und endet mit der Deaktivierung (RUN-Anzeige aus). Auf der Benutzeroberfläche löscht ein langer Tastendruck die Daten. Bitte setzen Sie die Statistiken vor dem Speichern auf Null zurück. Die maximale Entladekapazität (OAH) und die maximale Entladezeit (OHP) können in den Einstellungen aktiviert oder deaktiviert werden (standardmäßig deaktiviert). Nach der Aktivierung können Schwellenwerte festgelegt werden. Werden diese Werte überschritten, wird der Ausgang automatisch abgeschaltet und ein Signalton ertönt, um ein Laden oder Entladen des Akkus zu verhindern. 4. Durch die Konfiguration geeigneter Überspannungs- und Unterspannungsschutzschwellenwerte kann eine Überladung und Tiefentladung des Akkus verhindert werden. Detaillierte Informationen zur Funktionsweise finden Sie im Anwendungsbeispiel des Produkts. 5. Umfassender Software- und Hardware-Schutzmechanismus mit einstellbarem Software-Schutzschwellenwert. Nach einem Software-Schutzereignis wird der Ausgang abgeschaltet. Hardware-Schutz: Der Eingangsanschluss des Moduls ist gegen Verpolung geschützt; ein verpolter Anschluss verursacht keine Schäden. Software-Schutz: Überspannungsschutz (OVP) (Standard: 38 V, einstellbar; nach einer Überspannung blinkt die RUN-LED und das LCD zeigt „OVP“ an. Ein geeigneter Schwellenwert verhindert ein Überladen des Akkus während des Ladevorgangs). Überstromschutz (OCP) (Standardwert: 5,5 A, einstellbar; nach einem Überstrom blinkt die RUN-Anzeige und das LCD-Display zeigt „OCP“ an); Überlastschutz (OPP) (Standardwert: 200 W, einstellbar; nach einer Überlastung blinkt die RUN-Anzeige und das LCD-Display zeigt „OPP“ an). Bedienung: 1. Schließen Sie Akku und Last an und überprüfen Sie die Verkabelung. 2. Schließen Sie Voltmeter und Amperemeter an die Standardschnittstelle an. Falls die normale Schnittstelle nicht angezeigt wird, drücken Sie kurz die ON-Taste, um dorthin zurückzukehren. 3. Halten Sie die ON-Taste gedrückt, um die Einstellungsoberfläche aufzurufen; „SET“ wird dann in der unteren linken Ecke des LCD-Displays angezeigt. 4. Drücken Sie kurz die SW-Taste, um die einzustellenden Parameter auszuwählen. Drücken Sie kurz + oder -, um den Parameter um 1 zu erhöhen oder zu verringern. Halten Sie + oder - gedrückt, um den Parameter stufenlos zu erhöhen oder zu verringern. Während der Akkuentladung muss der Überspannungsschutz (OVP) auf über die maximale Akkuspannung (38 V) eingestellt werden. Stellen Sie den Unterspannungsschutz (LVP) auf die minimale Spannung ein, die die Batterie verträgt (weitere Informationen finden Sie im Batteriehandbuch). Im Allgemeinen beträgt die minimale Entladespannung für eine 12-V-Lithiumbatterie 9,2 V und für eine 24-V-Lithiumbatterie 18,5 V. 5. Halten Sie die ON-Taste gedrückt, um d
