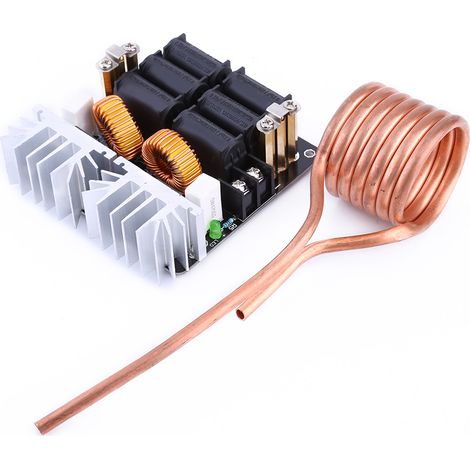

Zvs 1000w Induktionsheizmodul, Niederspannungs-flyback-treiberplatine Für Diy-projekte

Willkommen in unserem Shop! Dieses Induktionsheizmodul benötigt eine Niederspannungs-Gleichstromversorgung von 12 bis 48 V. Sein maximaler Strom beträgt 20 A bei einer maximalen Leistung von 1000 W. Es wurde mit einer 53-V-Stromversorgung getestet und funktioniert einwandfrei. Dank seiner moderaten Leistung eignet es sich perfekt für Heimwerker, die Wärmebehandlungen an kleinen Teilen durchführen möchten, wie z. B. Härten oder Glühen. Es kann auch mit einem Graphittiegel verwendet werden, um Metalle wie Gold, Silber, Kupfer oder Aluminium schnell und gleichmäßig zu schmelzen, was es sehr praktisch macht. **Technische Daten:** - Spuleninnendurchmesser: 40 mm - Spulenhöhe: 50 mm - Leerlaufstrom: 3 A bei 24 V Eingangsspannung / 6 A bei 48 V Eingangsspannung - Je höher die Spannung, desto höher der Heizstrom für einen besseren Effekt, aber auch die erzeugte Wärme. Daher empfiehlt es sich, die Eingangsspannung entsprechend Ihren Anforderungen zu wählen. Ein 24-V- oder 36-V-Netzteil ist in der Regel ausreichend. - Kompatibel mit 12-36-V-Netzteilen (nicht im Lieferumfang enthalten). - Die Spule ist für einen 40-mm-Tiegel geeignet. **Wichtige Hinweise:** 1. Das Set enthält eine vollständige Treiberschaltung und einen Messingstecker. 2. Netzteil und Kühlsystem müssen separat erworben werden. 3. Die Platine verwendet eine doppelseitige Glasfaser-Leiterplatte. Für den Dauerbetrieb ist ein Lüfter zur Kühlung der Resonanzkondensatoren und anderer Bauteile erforderlich. 4. Bei Verwendung eines Schaltnetzteils: Schalten Sie das Netzteil ein, bis die Ausgangsspannung 12 V übersteigt, bevor Sie das Heizmodul anschließen, um Beschädigungen der Bauteile zu vermeiden. 5. Das Volumen des in die Spule eingelegten, zu erwärmenden Objekts sollte 1/5 des Spulenvolumens (bzw. 1/3 des Durchmessers bei einem Zylinder) nicht überschreiten, um eine Überlastung zu vermeiden. Obwohl der Schaltkreis Stromspitzen von 20–30 A toleriert, wird für einen sicheren Betrieb eine Stromstärke von 15 A empfohlen. Durch Hinzufügen eines Amperemeters in Reihe kann der Strom überwacht werden. **Verbesserungen:** – Der Kühlkörper verfügt über ein 8,5 mm dickes Substrat für eine hervorragende Wärmeableitung. – Es werden M4-Sockel für eine höhere Effizienz und geringere Verluste verwendet. **Lieferumfang:** 1 x ZVS Niederspannungs-Induktionsheizplatine, 1 x Messinganschluss
