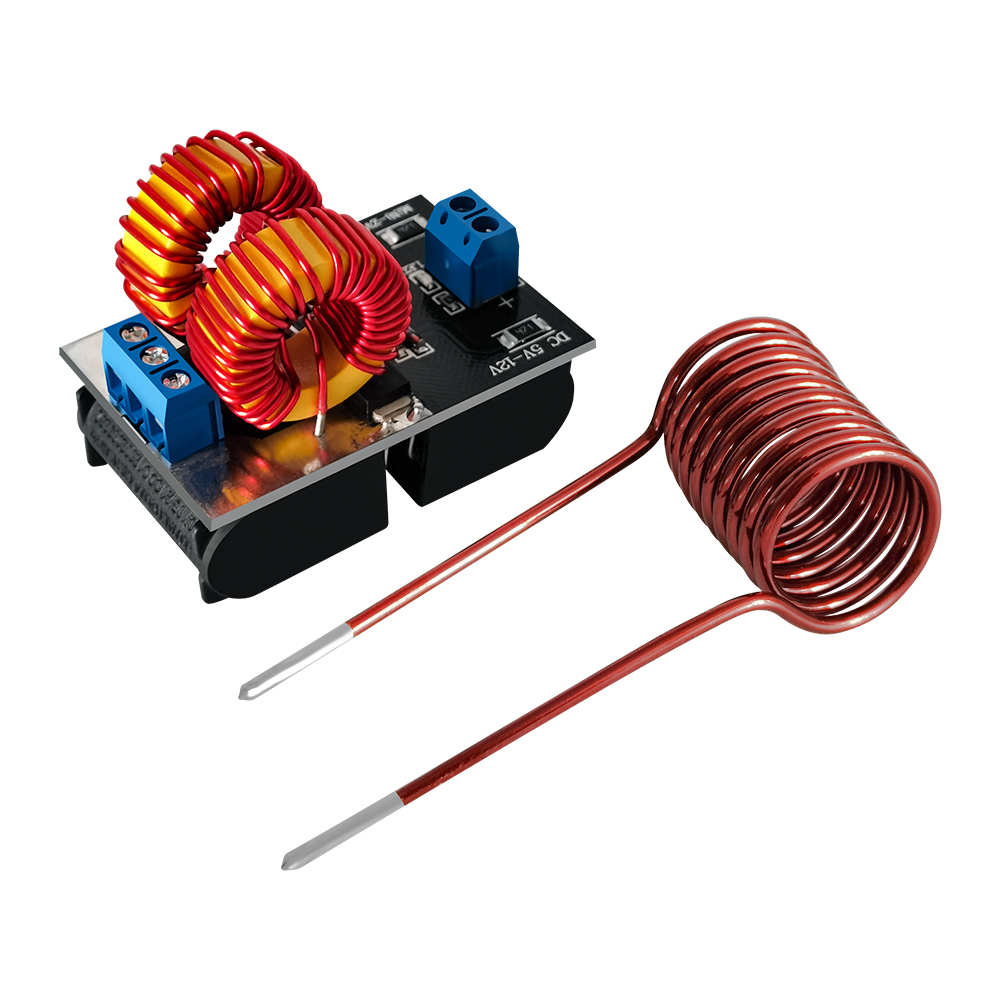

Zvs 120w Dc5-12v Hochleistungs-induktionsheizplatine, Zeilentransformator, Kochfeld Und Zündspule

Willkommen in unserem Shop! Dieses Produkt ist eine fertige ZVS-Miniplatine ohne Stecker (unangezapft) für induktives Erhitzen, die als Treiber für Tesla- und Jakobsleitern dient. Der Lüfter ist nicht im Lieferumfang enthalten. Die maximale Leistung beträgt 120 W (induktives Erhitzen bei 12,0 V). Bei einer Transformatorspannung von 12,0 V hat die Primärwicklung 10 Windungen, und die Ausgangsleistung beträgt ca. 30 W. Die Eingangsspannung liegt zwischen 5 V und 12,0 V DC. Dieser Spannungsbereich ist die Betriebsspannung, nicht die Leerlaufspannung des Netzteils. (Bei Spannungen über 12,0 V oder unter 5 V kann der ordnungsgemäße Betrieb nicht gewährleistet werden.) Stellen Sie sicher, dass alle Bauteile ordnungsgemäß verlötet sind, die Plus- und Minuspole des Netzkabels nicht vertauscht sind, die Last angeschlossen ist und schalten Sie das Gerät erst dann ein. Schalten Sie das Gerät nicht ohne Last ein, da dies die Platine beschädigen kann. Die Breite des zu erwärmenden Objekts sollte zwischen einem Drittel und der Hälfte des Innendurchmessers der Heizspule liegen und zwei Drittel nicht überschreiten. Der Durchmesser des Objekts sollte möglichst unter 20 mm liegen. Ist das Objekt zu groß, kann es aufgrund der Leistungsbegrenzung nicht bis zum Rotglühen erhitzt werden. Beim induktiven Erhitzen ist der Strom relativ hoch, und die Spule erhitzt sich ebenfalls stark. Betreiben Sie das Gerät üblicherweise 5 Minuten lang und trennen Sie es anschließend zum Abkühlen. Löten Sie die Heizspule während des induktiven Erhitzens direkt auf die Leiterplatte. Eine blaue LED-Anzeigeleuchte signalisiert eine unzureichende Stromversorgung durch ein Netzteil mit höherer Wattzahl. Spezifikationen: Bezeichnung: Induktionsheizplatine. Eingangsspannung: DC 5–12,0 V. Maximale Leistung: 120 W (induktives Erhitzen bei 12,0 V). Artikelgröße: 55 × 38 × 1,6 mm. Verpackungsgröße: 80 × 80 × 30 mm. Verpackungsgewicht: 50 g. Lieferumfang: 1 × Modul, 1 × Spule. Hinweis: Mögliche Gründe, warum die Kontrollleuchte nicht leuchtet: 1. Die Verkabelung ist nicht korrekt angeschlossen und die Stromversorgung ist nicht eingeschaltet; 2. Bauteile auf der Platine sind beschädigt.
