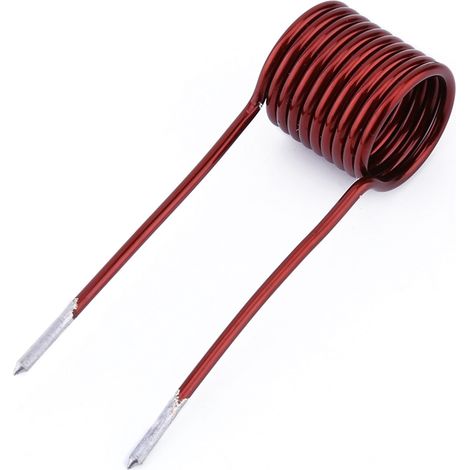

Zvs 5v/12v Netzteilmodul Für Induktionserwärmung Mit Spule Und Jacob-tesla-skala

Willkommen in unserem Shop! Entdecken Sie unser komplettes, kompaktes und effizientes ZVS-Induktionsheizmodul. Dieses Set enthält das Leistungsmodul und die dazugehörige Heizspule und ist sofort einsatzbereit für Ihre Projekte. Das Modul ist als miniaturisierte ZVS-Platine ohne Zwischenstecker (ohne Abgriff) ausgeführt. Es wird ohne Zündspule und Lüfter geliefert. Für die induktive Erwärmung wird ein Gleichstromnetzteil mit einer Eingangsspannung zwischen 5 V und 12 V benötigt. Die maximale Ausgangsleistung beträgt 120 W bei 12 V. Eine typische 12-V-Konfiguration mit einer 5+5-Windungen-Primärspule liefert ca. 30 W. Die Leiterplatte hat die Maße 55 mm Länge, 37 mm Breite und 1,6 mm Dicke. Für optimale Effizienz und Sicherheit beachten Sie bitte folgende wichtige Hinweise zur Heizspule: Der Durchmesser des zu erwärmenden Objekts sollte idealerweise zwischen einem Drittel und der Hälfte des Spulendurchmessers liegen und niemals zwei Drittel überschreiten. Der Induktionsheizprozess erzeugt hohe Ströme, wodurch die Spule stark erhitzt werden kann. Es empfiehlt sich, das Modul nach etwa fünf Minuten Betrieb abkühlen zu lassen. Die Wärme des zu erwärmenden Objekts wird auf die Spule übertragen, die sich dadurch mit der Zeit stark erhitzen kann. Achtung: Kunststoff-Anschlussklemmen an der Spule können schmelzen! Für maximale Zuverlässigkeit empfehlen wir dringend, die Heizspule direkt auf die Leiterplatte (PCB) zu löten. Ihre Bestellung umfasst: 1 x ZVS Induktionsheiz-Netzteilmodul, 1 x Heizspule
