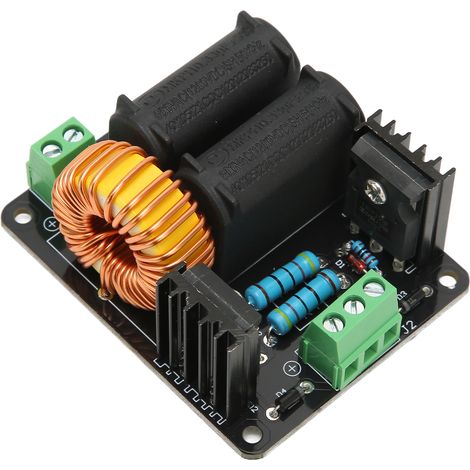

Zvs Hochspannungs-netzteilmodul Für Drahtlose Übertragung Mit Spule – Elektronik-bastelprojekt

Entdecken Sie unser ZVS-Hochspannungsmodul – eine professionelle und leistungsstarke Elektronikkomponente für Ihre Projekte mit sehr hohen Spannungsanforderungen. Dieses Modul verwendet eine Sperrwandler-Treiberschaltung, in der Elektronik-Community auch als ZVS-Schaltung bekannt, die für ihre Einfachheit und Zuverlässigkeit geschätzt wird. Das auf einer robusten Leiterplatte aufgebaute Modul akzeptiert eine Gleichspannung von 12 V bis 36 V, wobei eine Betriebsspannung von 24 V für optimale Leistung empfohlen wird. Es erzeugt eine extrem hohe Gleichspannung am Ausgang, die etwa 1000-mal so hoch ist wie die Eingangsspannung. **Detaillierte Spezifikationen:** * **Bei einer Eingangsspannung von 12 V:** Die Ausgangsspannung erreicht ca. 10.000 V bei einer maximalen Leistung von 100 W. * **Bei einer Eingangsspannung von 24 V:** Die Ausgangsspannung erreicht ca. 20.000 V bei einer maximalen Leistung von 200 W oder mehr. **Strombedarf des Netzteils:** Für einen ordnungsgemäßen und optimalen Betrieb ist ein Netzteil mit ausreichendem Strom erforderlich. * Bei einer Eingangsspannung von 12 V ist ein Netzteil mit mindestens 10 A erforderlich (mindestens 4 A für das Heizmodul). * Bei einer Eingangsspannung von 24 V ist ein Netzteil mit mindestens 10 A erforderlich (mindestens 8 A für das Heizmodul). Sie können es mit Strom versorgen Mit einem Schaltnetzteil, einer Batterie, einem Lithium-Akkupack oder mithilfe eines Leistungstransformators mit nachgeschalteter Gleichrichter- und Filterstufe (ein Filterkondensator von mindestens 10.000 µF wird empfohlen). **Anwendungen:** Dieses leistungsstarke ZVS-Modul, das wenig Wärme erzeugt, wird häufig verwendet für: * Ansteuerung von Zündspulen. * Stromversorgung von Funkenstreckenspulen (für SGTC – Tesla-Spulen mit Funkenstrecken). * Bau von Jakobsleitern. * Stromversorgung von Marx-Generatoren. * Und andere experimentelle Hochspannungsanwendungen. **Ihre Bestellung umfasst:** 1 x ZVS-Modul. Ideal für Bastler, Elektronikbegeisterte und fortgeschrittene Experimentatoren, die eine zuverlässige und effiziente Hochspannungsquelle suchen.
