Zvs Mini-heizplatte 12v 120w Für Induktionszündspule

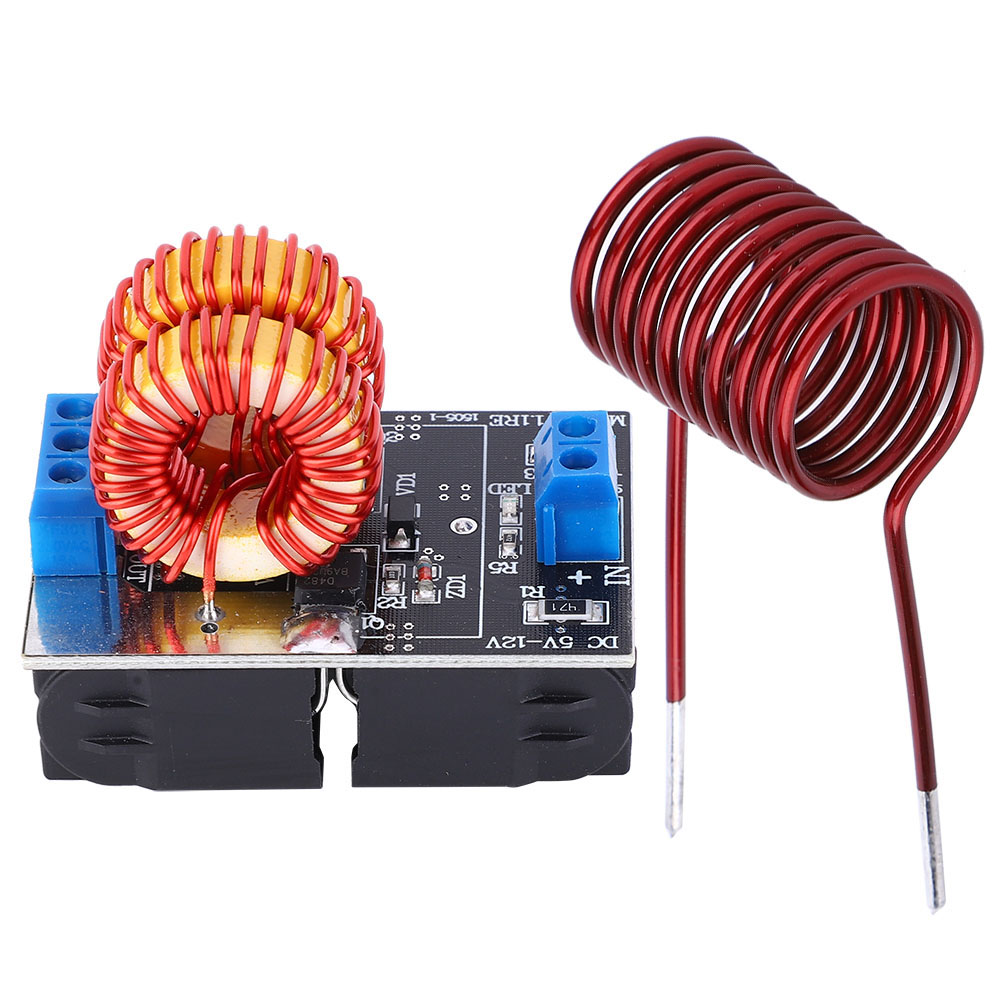

Willkommen in unserem Shop! Entdecken Sie unser fertiges Mini-ZVS-Induktionsheizmodul – eine sofort einsatzbereite Platine für Ihre Elektronik- und DIY-Projekte. Das Modul besteht aus der Platine selbst und einer Heizspule. Bitte beachten Sie, dass keine weiteren Komponenten wie Transformator, Lüfter oder Zubehör enthalten sind. Dieses kompakte Modul bietet eine maximale Induktionsheizleistung von 120 W bei 12 V. In Kombination mit einem Transformator erzeugt eine typische Primärwicklung mit 5+5 Windungen bei 12 V ca. 30 W. Der Betriebsspannungsbereich liegt zwischen 5 V und 12 V DC. Die Einhaltung dieses Bereichs ist unbedingt erforderlich: Eine Spannung über 12 V oder unter 5 V kann den ordnungsgemäßen Betrieb beeinträchtigen. Die angegebene Spannung ist die Spannung unter Last im Betrieb, nicht die Leerlaufspannung des Netzteils. Für einen sicheren und langlebigen Betrieb stellen Sie sicher, dass alle Komponenten ordnungsgemäß verlötet sind und die Polarität des Netzkabels (Plus/Minus) korrekt ist. Wichtig: Schließen Sie die Last (Heizspule oder Transformator) immer an, bevor Sie das Gerät einschalten. Betrieb ohne Last kann das Modul beschädigen. Bei induktiven Erwärmungsvorgängen empfehlen wir aufgrund der hohen Ströme und der entstehenden Hitze 5-minütige Arbeitszyklen mit anschließender Abkühlphase bei ausgeschaltetem Gerät. Die Wärme des zu erwärmenden Objekts wird auf die Spule übertragen, wodurch deren Temperatur deutlich ansteigen kann. Um ein Schmelzen der Kunststoff-Anschlussklemmen zu vermeiden, wird dringend empfohlen, die Heizspule während der induktiven Erwärmung direkt auf die Leiterplatte zu löten. Produktdetails: Artikeltyp: Induktionsheizplatine; Eingangsspannung: 5 V ~ 12 V DC; Maximale Leistung: 120 W (induktive Erwärmung bei 12 V); Lieferumfang: 1 x Modul, 1 x Spule
