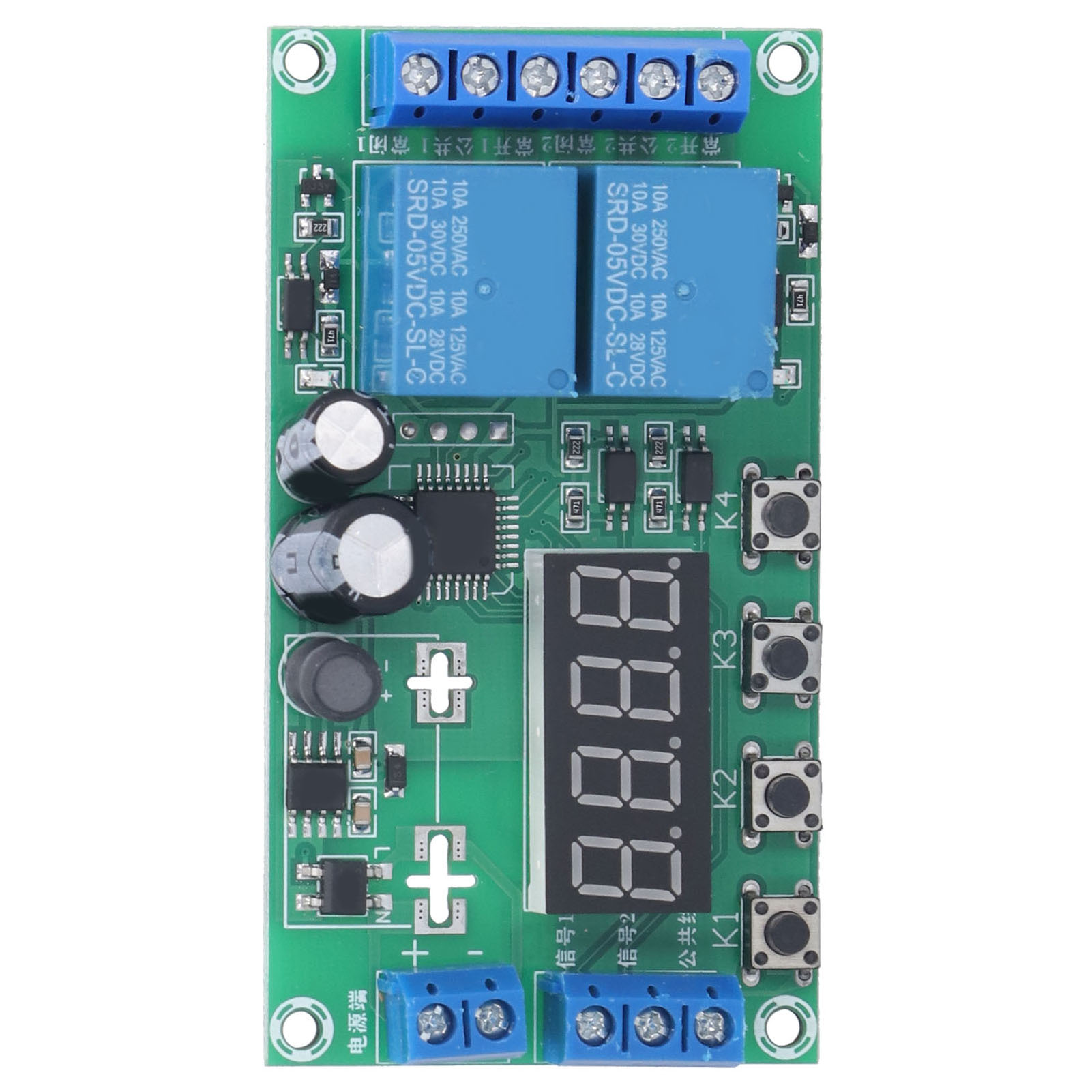

Zweiwege-gleichstromrelais Mit 32 Funktionen, Großem Betriebsspannungsbereich (730 V), Verzögerungsrelais Zur Steuerung Von Wasserpumpenmotoren

1. Vielfältige Funktionen, darunter 32 Standardfunktionen wie Impulstriggerung, Stromausfallüberwachung und Zykluszeitmessung, decken ein breites Anwendungsspektrum ab. 2. Das Relais verhält sich wie ein passiver Kontaktschalter und steuert das Ein- und Ausschalten eines Stromkreises – einfach und komfortabel in der Anwendung. 3. Hohe Kompatibilität, breiter Betriebsspannungsbereich (7–30 V), auch für Gleichstrom geeignet. 4. Die Ausgangsleistung ist bis zu einer Last von 5 A (Gleich- oder Wechselstrom) steuerbar und die Ansprechzeit von 0,01 Sekunden bis 999 Minuten einstellbar. 5. Breites Anwendungsspektrum, geeignet zur Steuerung von Magnetventilen, Wasserpumpen, Motoren, LED-Streifen usw. Artikeltyp: Relaismodul Produktmodell: YF-7 Eingangsspannung: DC 7–30 V (optional) Ausgangsleistung: Steuerung von DC- oder AC-Lasten bis 5 A Zeitbereich: 0,01 Sekunden bis 999 Minuten, jederzeit einstellbar Anschlussbeschreibung: +: Eingangsspannung positiv -: Eingangsspannung negativ In+: Eingangsanschluss für positives Signal In-: Eingangsanschluss für negatives Signal NO: Relais-Öffner (normalerweise offen), vor dem Schließen geschlossen, nach dem Schließen mit COM verbunden. COM: Gemeinsamer Anschluss des Relais NC: Relais-Schließer (normalerweise geschlossen), vor dem Schließen mit COM verbunden, nach dem Schließen offen P-23: Relais zieht an, wenn das Signal länger als eine Sekunde ausbleibt, und schaltet wieder ab. P-24: Relais schließt nach einer Sekunde, wenn ein Signal anliegt. Nachdem das Signal länger als A Sekunde ausbleibt, schaltet das Relais ab. P-25: Es liegt ein Signal an. Nach A Sekunde ist das Relais geschlossen. Bei einem weiteren Signal, das länger als A Sekunde anhält, schaltet das Relais ab. P-26: Bei einem Signal schaltet das Relais nach A Sekunde ab, und wenn das Signal ausbleibt, schaltet es erneut nach A Sekunde ab. P-27: Bei einem Impulssignal schaltet das Relais ab; bei keinem Impulssignal ist das Relais für A Sekunde geschlossen. (Das Anhalten oder Ausbleiben eines Signals wird als kein Impulssignal gewertet.) P-28: Nach dem Einschalten bleibt das Relais nach einer Verzögerung von A Sekunden bis zum Ausschalten geschlossen. P-31: Nach dem Einschalten ist das Relais für A Sekunde geschlossen, für B Sekunden geöffnet, Endlosschleife; beim Ausschalten stoppt die Schleife. P-32: Bei einem Signal startet die Endlosschleife P-31; beim Ausbleiben des Signals wird die Schleife beendet. P-33: Ein Signal startet die Endlosschleife P-31. Ein weiteres Signal beendet die Schleife P-34: Nach dem Einschalten schließt das Relais nach einer Verzögerung von A Sekunden und stoppt nach B Sekunden. P-35: Bei einem Signal schließt das Relais nach einer Verzögerung von A Sekunden und bleibt nach B Sekunden geschlossen. P-36: Bei einem Signal schließt das Relais nach A Sekunden und stoppt nach B Sekunden. Das Signal verschwindet, und der Timer wird zurückgesetzt. P-37: Bei einem Signal stoppt das Relais automatisch für A Sekunden, sobald es geschlossen ist, und zählt anschließend B Sekunden. Innerhalb der Zeitspanne A+B ist die Signalauslösung ungültig. P-38: Bei einem Signal stoppt das Relais automatisch nach A Sekunden, stoppt nach B Sekunden und stoppt erneut automatisch, sobald es wieder für A Sekunden geschlossen wird. P-41: Keine Aktion bei einem Signal; Auslösung beim Verschwinden des Signals. P-42: Das Signal verschwindet. Nach einer Verzögerung von A schaltet das Relais; die Schaltzeit B endet. P-43: Das Signal verschwindet. Nach Ablauf von A schaltet das Relais; die Schaltzeit B endet. P-44: Nach mehr als A Signalimpulsen ist das Relais für B Sekunden geschlossen und schaltet dann ab. P-45: Nach dem Einschalten schaltet Relais 1 für A Sekunden und dann ab; Relais 2 schaltet für B Sekunden und schaltet dann ab. P-46: Signal 1 wird gegeben. Nach A Sekunden schaltet Relais 1 ab; Relais 2 schaltet für B Sekunden ab. P-47: Signal 1 wird gegeben. Nach A Sekunden schaltet Relais 1 ab; Relais 2 schaltet ein; nach B Sekunden sind die Relais 1 und 2 gleichzeitig abgeschaltet. P-48: Nach dem Einschalten schaltet Relais 1 für A Sekunden ab und dann ab; es schaltet für B Sekunden ab; Relais 2 schaltet für C Sekunden ab und schaltet für D Sekunden ab; Zyklus 1 x Relaismodul
