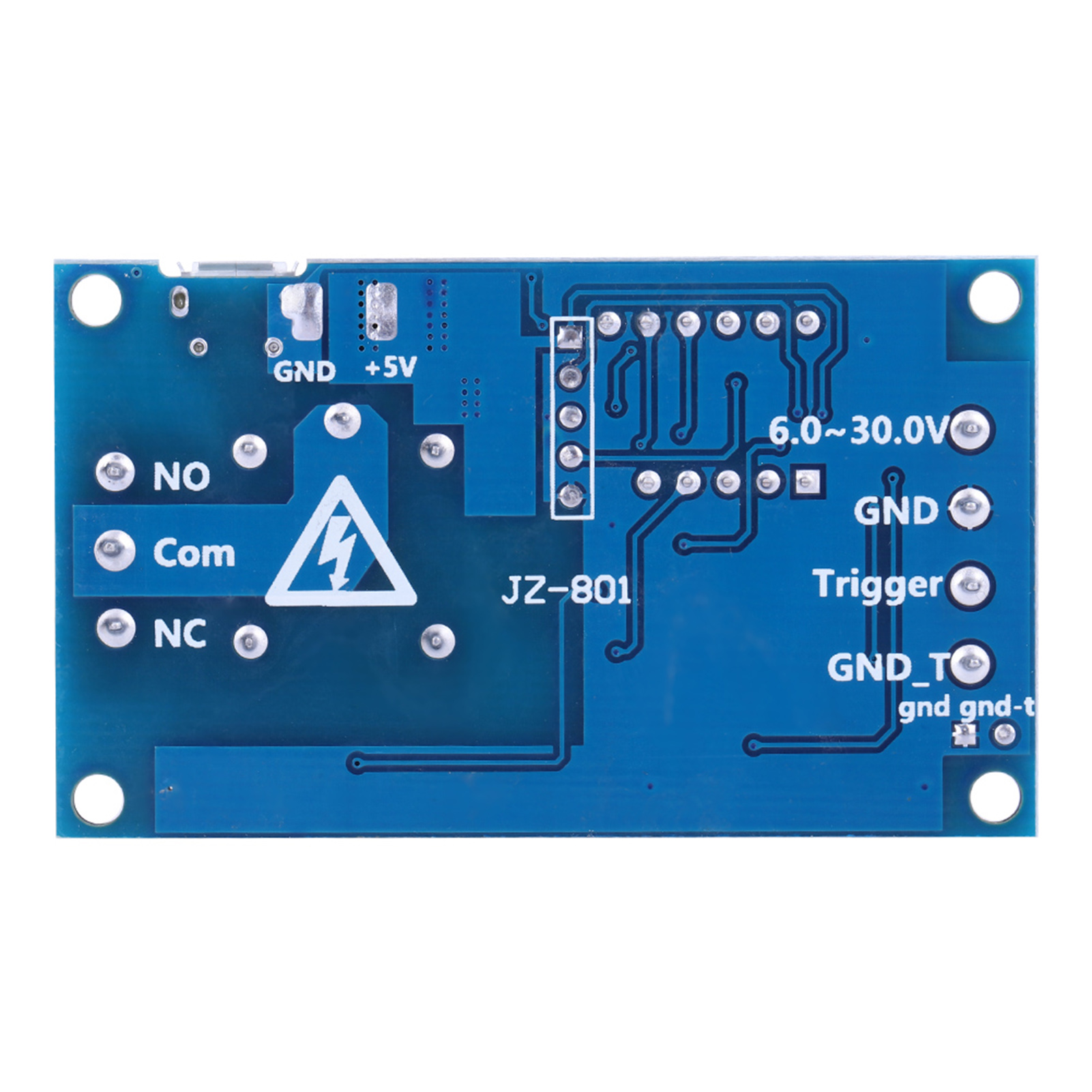

Zyklische Zeitschaltung Eines 1-kanal-relaismoduls

Willkommen in unserem Shop! Dieses Trigger-Timer-Modul ist ein vielseitiges Gerät für unterschiedlichste Zeitsteuerungsanforderungen. Es arbeitet mit einem breiten Gleichspannungsbereich von 6 V bis 30 V und unterstützt zusätzlich eine 5,0-V-Micro-USB-Stromversorgung, was die Bedienung besonders einfach macht. Das Modul verfügt über einen Verpolungsschutz am Eingang und eine STOP-Taste für die Notabschaltung. Außerdem ist ein Schlafmodus integriert: Nach der Aktivierung schaltet sich das Display automatisch ab, wenn 5 Minuten lang keine Bedienung erfolgt. Durch Drücken einer beliebigen Taste kann es wieder aktiviert werden. Sie können verschiedene OP-, CL- und LOP-Parameter konfigurieren, die unabhängig voneinander sind und separat gespeichert werden. Alle eingestellten Parameter werden bei einem Stromausfall automatisch gespeichert. Dank der Optokoppler-Isolation bietet dieses Modul eine verbesserte Störfestigkeit und verwendet eine Leiterplatte in Industriequalität. Technische Daten: - Spannung: 6 V ~ 30 V (unterstützt Micro-USB 5,0 V) - Triggersignalquelle: Hochspannungstriggerung (3,0 V ~ 24 V), Signalmasse und Systemmasse sind nicht verbunden, um die Störfestigkeit zu verbessern (können aber verbunden werden) - Belastbarkeit: DC 30 V 5 A, AC 220 V 5 A - Ruhestrom: 20 mA - Betriebsstrom: 50 mA - Betriebstemperatur: -40 °C ~ 85 °C - Größe: ca. 6,2 × 3,8 × 1,7 cm / 2,44*1,49*0,67 Zoll - Timerbereich: 0,1 Sekunden bis 999 Minuten (Dauerbetrieb) Bedienungsanleitung: Betriebsarten: - P1: Nach dem Triggersignal wird der Schalter für die "OP"-Zeit verbunden und anschließend wieder getrennt. Während der „OP“-Zeit: - P1.1: Wird erneut ein Triggersignal empfangen, wird dieses ignoriert. - P1.2: Wird erneut ein Triggersignal empfangen, startet der Timer neu. - P1.3: Wird erneut ein Triggersignal empfangen, wird der Schalter getrennt und der Timer gestoppt. - P-2: Nach dem Triggersignal ist der Schalter während der „CL“-Zeit getrennt, während der „OP“-Zeit verbunden und nach Ablauf des Timers wieder getrennt. - P3.1: Nach dem Triggersignal ist der Schalter während der „OP“-Zeit verbunden, während der „CL“-Zeit getrennt und tritt in eine Schleife ein. Wird während der Schleife ein Signal empfangen, trennt der Schalter und der Timer stoppt. Die Anzahl der Schleifen (LOP) kann eingestellt werden. - P3.2: Nach dem Einschalten wird der Schalter ohne Triggersignal für die Zeit „OP“ verbunden, dann für die Zeit „CL“ getrennt und tritt in eine Schleife ein. Die Anzahl der Schleifen (LOP) kann eingestellt werden. - P-4: Signalhaltefunktion. Wenn ein Triggersignal anliegt, wird der Timer zurückgesetzt und der Schalter bleibt verbunden; wenn das Signal verschwindet, trennt er nach der Zeit „OP“. Während der Timerperiode wird der Timer zurückgesetzt, wenn ein Signal empfangen wird. OP: Verbindungszeit. CL: Trennungszeit. LOP: Anzahl der Schleifen (1–999, "---" bedeutet unendlich). Alle oben genannten Parameter sind voneinander unabhängig, werden aber in allen Modi verwendet. Wenn Sie beispielsweise die OP-Zeit in P1.1 auf 5 Sekunden einstellen und dann zu P1.2 wechseln, beträgt die OP-Zeit in P1.2 ebenfalls 5 Sekunden. So wählen Sie den Zeitbereich: Nachdem Sie die Parameter in der Auswahloberfläche eingestellt haben, drücken Sie die STOP-Taste, um den Zeitbereich auszuwählen: - Leuchtet die letzte Dezimalstelle, liegt der Bereich zwischen 1 Sekunde und 999 Sekunden. - Leuchtet die vorletzte Dezimalstelle, liegt der Bereich zwischen 0,1 Sekunden und 99,9 Sekunden. - Leuchtet die letzte Dezimalstelle, liegt der Bereich zwischen 1 Minute und 999 Minuten. So passen Sie die Parameter an: 1. Stellen Sie sicher, dass der Betriebsmodus ausgewählt ist. 2. Halten Sie auf der Hauptschnittstelle (nach dem Einschalten wird der aktuelle Modus angezeigt und anschließend die Hauptschnittstelle angezeigt) die SET-Taste 2 Sekunden lang gedrückt, um die Modusauswahl aufzurufen. Wählen Sie dann mit den AUF- und AB-Tasten den gewünschten Modus (P1.1 bis P-4) aus. 3. Drücken Sie nach der Modusauswahl kurz die SET-Taste, um den entsprechenden Parameter anzupassen. Der anzupassende Parameter blinkt anschließend. Stellen Sie den Wert mit den AUF- und AB-Tasten ein und drücken Sie dann STOP, um den Zeitbereich auszuwählen. Drücken Sie SET, um den nächsten Parameter anzupassen. 4. Nachdem Sie die Modusparameter angepasst haben, halten Sie die SET-Taste 2 Sekunden lang gedrückt, bis der aktuelle Modus blinkt und die Schnittstelle zur Hauptschnittstelle zurückkehrt. Hauptschnittstelle: Wenn das Relais nicht in Betrieb ist, wird „000“ (ohne Dezimalpunkt) angezeigt; Wenn das Relais in Betrieb ist, wird ein Dezimalpunkt angezeigt. Relais-Aktivierungsmodus: 1. NO: Verbindung während der OP-Zeit erlaubt. 2. OFF: Verbindung nicht erlaubt, immer ausgeschaltet. Drücken Sie die STOP-Taste auf der Hauptschnittstelle, um zwischen EIN und AUS umzuschalten. Der aktuelle Status blinkt und kehrt dann zur Hauptschnittstelle zurück. (Dies ist die Not-Aus-Funktion zum Tre
