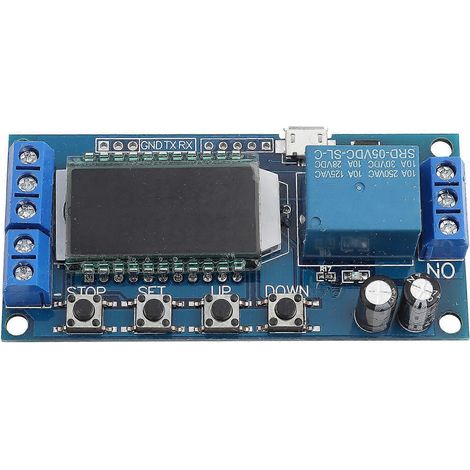

Zyklusauslöser-timerschaltung Elektronisches Relaismodul Verzögerter Stopp Xy Lj02

1. Dank des LCD-Bildschirms sind der aktuelle Modus und die Einstellungen auf einen Blick erkennbar: übersichtlich, einfach und komfortabel. 2. Das Modul ist mit High- und Low-Pegel-Triggerung sowie Schaltersteuerung kompatibel und eignet sich daher für die meisten Anwendungen. 3. Weitbereichs-Netzteil (6–30 V), inklusive 5,0-V-Micro-USB-Anschluss für vereinfachte Bedienung. 4. Der Schalter verfügt über eine Not-Aus-Funktion (STOP-Taste) und Verpolungsschutz, um Schäden an der Schaltung zu verhindern. 5. Zusätzlicher Schlafmodus: Nach Aktivierung schaltet sich die LCD-Hintergrundbeleuchtung nach 5 Minuten Inaktivität automatisch aus; ein einfacher Tastendruck reaktiviert das Display. 6. Verschiedene OP-, CL- und LOP-Parameter können konfiguriert werden. Diese Parameter sind unabhängig und werden separat gespeichert; alle Einstellungen bleiben auch nach einem Stromausfall erhalten. 7. Optokoppler-Isolation, verbesserte Störfestigkeit und eine Leiterplatte in Industriequalität gewährleisten, dass die eingestellten Parameter auch nach einem Stromausfall erhalten bleiben. Spezifikationen: Zustand: 100 % neu; Artikeltyp: Loop-Timing-Modul; Material: Kunststoff; Farbe: Siehe Abbildung. Abmessungen: Ca. 8,0 x 3,8 x 1,9 cm / 3,1 x 1,5 x 0,7 Zoll. Betriebsspannung: 6–30 V, Micro-USB 5,0 V Stromversorgung möglich. Triggersignalquelle: High-Level-Trigger (3,0–24 V), Low-Level-Trigger (0,0–0,2 V), Schaltersteuerung (passiver Schalter). Ausgangsleistung: Steuert Geräte bis 30 V 5 A DC oder bis 220 V 5 A AC. Ruhestrom: 15 mA. Betriebsstrom: 50 mA. Lebensdauer: Über 100.000 Zyklen. Betriebstemperatur: -40 °C bis 85 °C. Zeitbereich: 0,01 Sekunden (Minimum) bis 9999 Minuten (Maximum), stufenlos einstellbar. Zeitbereichsauswahl: Drücken Sie kurz die STOP-Taste in der Parameterbearbeitungsoberfläche OP/CL, um den Zeitbereich auszuwählen. XXXX hat keine Dezimalstellen; der Zeitbereich liegt zwischen 1 s und 9999 s. XXX.X zeigt eine Dezimalstelle auf Zehntelsekunden an; der Zeitbereich liegt zwischen 0,1 s und 999,9 s. XX.XX zeigt eine Dezimalstelle auf Hundertstelsekunden an; der Zeitbereich liegt zwischen 0,01 s und 99,99 s. XXXX zeigt eine ganze Dezimalstelle an; der Zeitbereich liegt zwischen 1 min und 9999 min. Um beispielsweise OP auf 3,2 Sekunden einzustellen, stellen Sie die Dezimalstelle auf Zehntelsekunden ein. Das LCD-Display zeigt dann 003.2 an. Parameter: OP (Einschaltzeit), CL (Ausschaltzeit), LOP (Anzahl der Zyklen: 1 bis 9999, „----“ steht für unendlich viele Zyklen). 1. Einstellen der Parameter: a) Rufen Sie die Einstellungsoberfläche durch Gedrückthalten der SET-Taste auf. b) Wählen Sie zunächst den Betriebsmodus. Die Betriebsmodusanzeige blinkt. Wählen Sie den Betriebsmodus durch kurzes Drücken der AUF/AB-Tasten. c) Drücken Sie kurz die SET-Taste, um den Betriebsmodus auszuwählen und die Systemeinstellungen aufzurufen. d) Drücken Sie in den Systemeinstellungen kurz die SET-Taste, um die zu ändernde Einstellung auszuwählen. Sie können die Einstellung durch kurzes oder langes Drücken der AUF/AB-Tasten ändern. (Hinweis: Ein kurzes Drücken der SET-Taste ist in den Modi P-1, P-3 und P-7 nicht möglich.) e) Drücken Sie in der Einstellungsbearbeitungsoberfläche für OP/CL kurz die STOP-Taste, um die Zeiteinheit (1 s/0,1 s/0,01 s/1 min) zu ändern. f) Sobald alle Einstellungen konfiguriert sind, halten Sie die SET-Taste gedrückt, um die Einstellungen zu speichern und die Oberfläche zu verlassen. Funktion: Ferndatenübertragung und Parametereinstellung: Das System unterstützt die UART-Datenübertragung und Parametereinstellung (TTL-Pegel). Zusätzliche Funktionen: a) Automatischer Energiesparmodus: Halten Sie in der Bedienoberfläche die STOP-Taste gedrückt, um den automatischen Energiesparmodus zu aktivieren oder zu deaktivieren (LP-Auswahl: EIN zum Aktivieren des Energiesparmodus; AUS zum Deaktivieren). b) Relaisfunktionsauswahl: Im Betriebsmodus kann die Relaisfunktion durch kurzes Drücken der STOP-Taste aktiviert oder deaktiviert werden. „EIN“ bedeutet, dass die Leitungsbedingung erfüllt ist und das Relais ordnungsgemäß funktioniert. „AUS“ bedeutet, dass die Leitungsbedingung erfüllt ist, das Relais jedoch nicht funktioniert. Im Zustand „AUS“ blinkt die Systemanzeige und zeigt „OUT“ an. c) Parameteranzeige: Im Betriebsmodus wird durch kurzes Drücken der SET-Taste der aktuelle Systemparameterstatus angezeigt. Dies beeinträchtigt den normalen Systembetrieb nicht. d) Anzeigeänderung: Im Modus P-5/P-6 kann die Anzeige (Dauer/Anzahl der Zyklen) durch kurzes Drücken der DOWN-Taste geändert werden. Betriebsmodi: P1: Nach Auslösung des Signals wird das Relais für die OP-Dauer aktiviert und anschließend deaktiviert. Das Signal kann erneut für die OP-Dauer ausgelöst werden, dieser Vorgang ist jedoch ungültig. P2: Nach Auslösung des Signals wird das Relais für die OP-Dauer aktiviert und anschließend deaktiviert. Das Signal kann erneut für die OP-Dauer ausgelöst werden, um den Zähler zurückzusetzen. P3: Nach Auslösung des Signals wi
