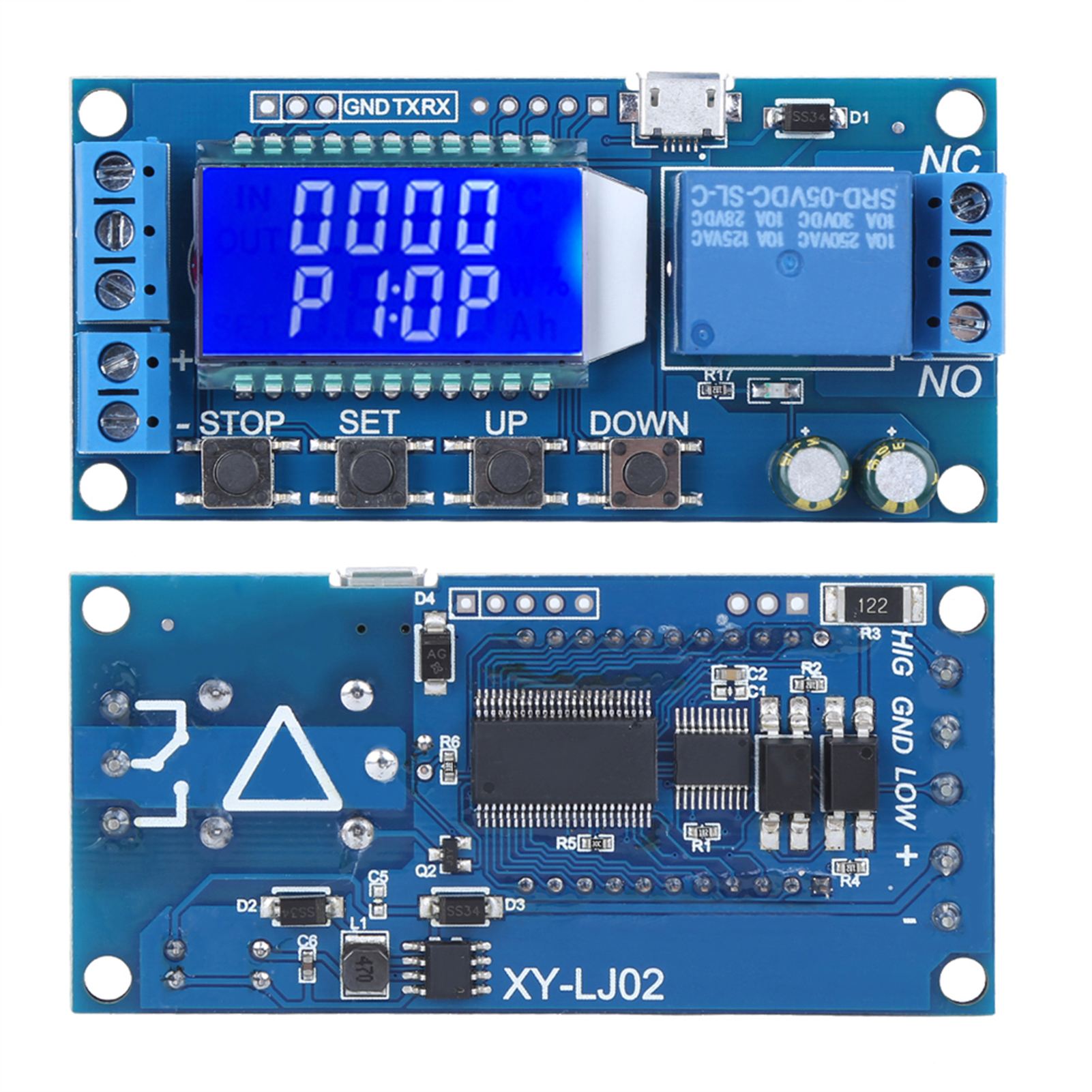

Zyklusauslöser-verzögerungs-timer-schaltkreis Elektronisches Relaismodul Verzögerte Abschaltung Xy Lj02

1. Das LCD-Display zeigt den aktuellen Modus und die Parameter übersichtlich und praktisch an. 2. Es unterstützt High- und Low-Pegel-Trigger und Schaltersteuerung und ist somit für die meisten Anwendungsfälle geeignet. 3. Die Weitbereichs-Stromversorgung (6–30 V) unterstützt auch Micro-USB 5,0 V und ist daher sehr komfortabel. 4. Der Schalter verfügt über eine Not-Aus-Funktion (STOP-Taste) und einen Verpolungsschutz, der die Schaltung nicht beschädigt. 5. Der integrierte Schlafmodus schaltet die LCD-Hintergrundbeleuchtung nach 5 Minuten ohne Bedienung automatisch aus; durch Drücken einer beliebigen Taste wird das Display wieder aktiviert. 6. Verschiedene OP-, CL- und LOP-Parameter können eingestellt werden. Diese Parameter sind unabhängig voneinander und werden separat gespeichert; alle Einstellungen bleiben nach dem Ausschalten erhalten. 7. Dank Optokoppler-Isolation, verbesserter Störfestigkeit und industrietauglicher Leiterplatte bleiben die Einstellungen auch nach dem Ausschalten erhalten. Zustand: 100% Neu Artikeltyp: Loop-Timing-Modul Material: Kunststoff Farbe: Wie abgebildet Größe: Ca. 8,0 x 3,8 x 1,9 cm / 3,1 x 1,5 x 0,7 Zoll Betriebsspannung: 6-30 V, unterstützt Micro-USB 5,0 V Stromversorgung Triggersignalquelle: High-Level-Trigger (3,0 V-24 V), Low-Level-Trigger (0,0 V-0,2 V), Schaltersteuerung (passiver Schalter) Ausgangsleistung: Steuert Geräte bis 30 V 5 A DC oder bis 220 V 5 A AC Ruhestrom: 15 mA Betriebsstrom: 50 mA Lebensdauer: Mehr als 100.000 Zyklen Betriebstemperatur: -40-85 ℃ Zeitbereich: 0,01 Sekunden (Minimum) - 9999 Minuten (Maximum), stufenlos einstellbar Auswahl des Zeitbereichs: Drücken Sie in der OP/CL-Parameteränderungsschnittstelle kurz die STOP-Taste, um den Zeitbereich auszuwählen; XXXX hat kein Dezimalkomma, der Zeitbereich liegt zwischen 1 s und 9999 s. XXX.X hat ein Dezimalkomma an der Zehntelstelle, der Zeitbereich beträgt 0,1 s bis 999,9 s. XX.XX hat ein Dezimalkomma an der Hundertstelstelle, der Zeitbereich beträgt 0,01 s bis 99,99 s. XXXX hat ein vollständiges Dezimalkomma, der Zeitbereich beträgt 1 min bis 9999 min. Wenn Sie beispielsweise die OP auf 3,2 Sekunden einstellen möchten, verschieben Sie das Dezimalkomma auf die Zehnerstelle. Das LCD-Display zeigt dann 003.2 an. Parameterbeschreibung: OP-Einschaltzeit, CL-Ausschaltzeit, LOP-Zyklusanzahl (1-9999 Mal, "----" steht für unendliche Zyklen). 1. Parametereinstellung: a) Rufen Sie die Einstellungsoberfläche durch langes Drücken der SET-Taste auf. b) Stellen Sie zuerst den Betriebsmodus ein. Der Betriebsmodus blinkt zur Erinnerung. Stellen Sie den Betriebsmodus durch kurzes Drücken der AUF/AB-Taste ein. c) Drücken Sie kurz die SET-Taste, um den Betriebsmodus auszuwählen und die Systemparametereinstellungen aufzurufen. d) Drücken Sie auf der Systemparameter-Einstellungsschnittstelle kurz die SET-Taste, um den zu ändernden Systemparameter auszuwählen. Durch kurzes/langes Drücken der AUF/AB-Taste können Sie den Parameter ändern. (Hinweis: Kurzes Drücken der SET-Taste ist im P-1-P-3- und P-7-Modus nicht gültig.) e) Drücken Sie auf der OP/CL-Parameteränderungsschnittstelle kurz die STOP-Taste, um die Zeiteinheit (1 s/0,1 s/0,01 s/1 min) umzuschalten. f) Nach Abschluss aller Parametereinstellungen halten Sie die SET-Taste gedrückt, um die Parametereinstellungen zu speichern und die Einstellungsschnittstelle zu verlassen. Funktion: Ferndaten-Upload und Parametereinstellung: Das System unterstützt den UART-Daten-Upload und die Parametereinstellung (TTL-Pegel). Zusatzfunktion: a) Automatischer Energiesparmodus: Halten Sie auf der Betriebsschnittstelle die STOP-Taste gedrückt, um den automatischen Energiesparmodus zu starten oder zu deaktivieren (LP-Auswahl: Ein, um den Energiesparmodus zu aktivieren; Aus, um ihn zu deaktivieren). b) Relaisfunktionsauswahl: Im Betriebsmodus kann die Relaisfunktion durch kurzes Drücken der STOP-Taste gestartet oder deaktiviert werden. „EIN“ bedeutet, dass die Leitungsbedingung erfüllt ist und das Relais normalerweise leitet. „AUS“ bedeutet, dass die Leitungsbedingung erfüllt ist und das Relais nicht leitet. Im Zustand „AUS“ blinkt die Systemanzeige und zeigt „OUT“ an. c) Parameteranzeige: Im Betriebsmodus kann durch kurzes Drücken der SET-Taste der aktuelle Parameter-Einstellungszustand des Systems angezeigt werden. Dies beeinträchtigt den normalen Betrieb des Systems nicht. d) Umschalten des Anzeigeinhalts: Im Modus P-5/P-6 kann der Anzeigeinhalt (Laufzeit/Zykluszeiten) durch kurzes Drücken der ABWÄRTS-Taste umgeschaltet werden. Betriebsmodus: P1: Nach dem Auslösen des Signals wird das Relais für die OP-Zeit eingeschaltet und dann ausgeschaltet. Innerhalb der OP-Zeit kann das Signal erneut ausgelöst werden, was ungültig ist. P2: Nach dem Auslösen des Signals wird das Relais für die OP-Zeit eingeschaltet und dann ausgeschaltet. Innerhalb der OP-Zeit kann das Signal erneut ausgelöst werden, um den Takt neu zu starten. P3: Nach dem Auslösen des Signals wird das Relais für die OP-Zeit eingeschal
