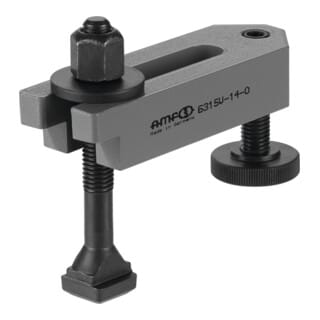

AMF Spanneisen 6315V abgesetzt mit Stützschraube Nut 12 mm

Einleitung Spanneisen abgesetzt. Eigenschaften • Mit verstellbarer Stützschraube • Ähnlich DIN 6315 B B1 x L: 14 x 125 mm • Spannschraube: M12 x 12 x 100 • A = 25 mm • B1 = 14 mm • B2 = 40 mm • D = M12 • E2 = 90 mm • H = 10 - 48 mm • L = 125 mm • LS = 49 mm. Maß H: Abhängig von Nutentiefe nach DIN 650 sowie Einschraublänge der Mutter. Die niedrigste Spannhöhe wird durch Umdrehen des Spanneisens erreicht
