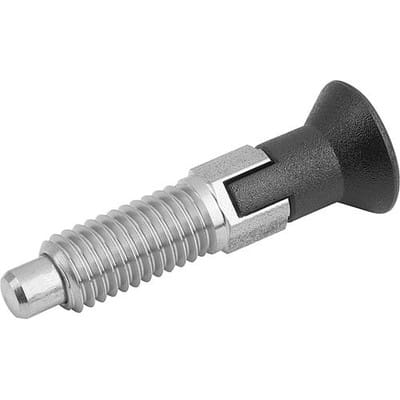

ARRETIERBOLZEN GR.1, FORM:A EDELSTAHL SA:FEINGEWINDE

Die Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Werkstoff: Stahlausführung: Gewindehülse 1.0715. Arretierstift 1.4305. Edelstahlausführung: Gewindehülse 1.4305. Arretierstift 1.4305. Pilzgriff Thermoplast schwarzgrau RAL 7021. Ausführung: Stahlausführung: Arretierstift nicht gehärtet. Gewindehülse blau passiviert. Arretierstift blank. Edelstahlausführung: Arretierstift nicht gehärtet. Stahlteile blank. Hinweis: Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, ist die Form C bzw. Form D zu verwenden. Bei der Montage ist auf das angegebene max. Anziehdrehmoment zu achten. Auf Anfrage: Sonderausführungen. Anzieh- drehmoment max. Nm: 15 Ausführung 1: ohne Rastnut Ausführung 2: Eco D1=Gewinde: M10x1 D2: 18 D=Bolzendurchmesser: 5 F x 30°: 1,3 Federkraft Anfang F1 ca. N: 6 Federkraft Ende F2 ca. N: 12 Hub S: 5 Kontermutter: ohne Kontermutter L1: 17 L2: 7 L3: 15 L=Länge: 42,5 RoHS: true Stahlschlüssel Grundkörper: 1.4305 SW1: 10 UNSPSC Code: 31162800
