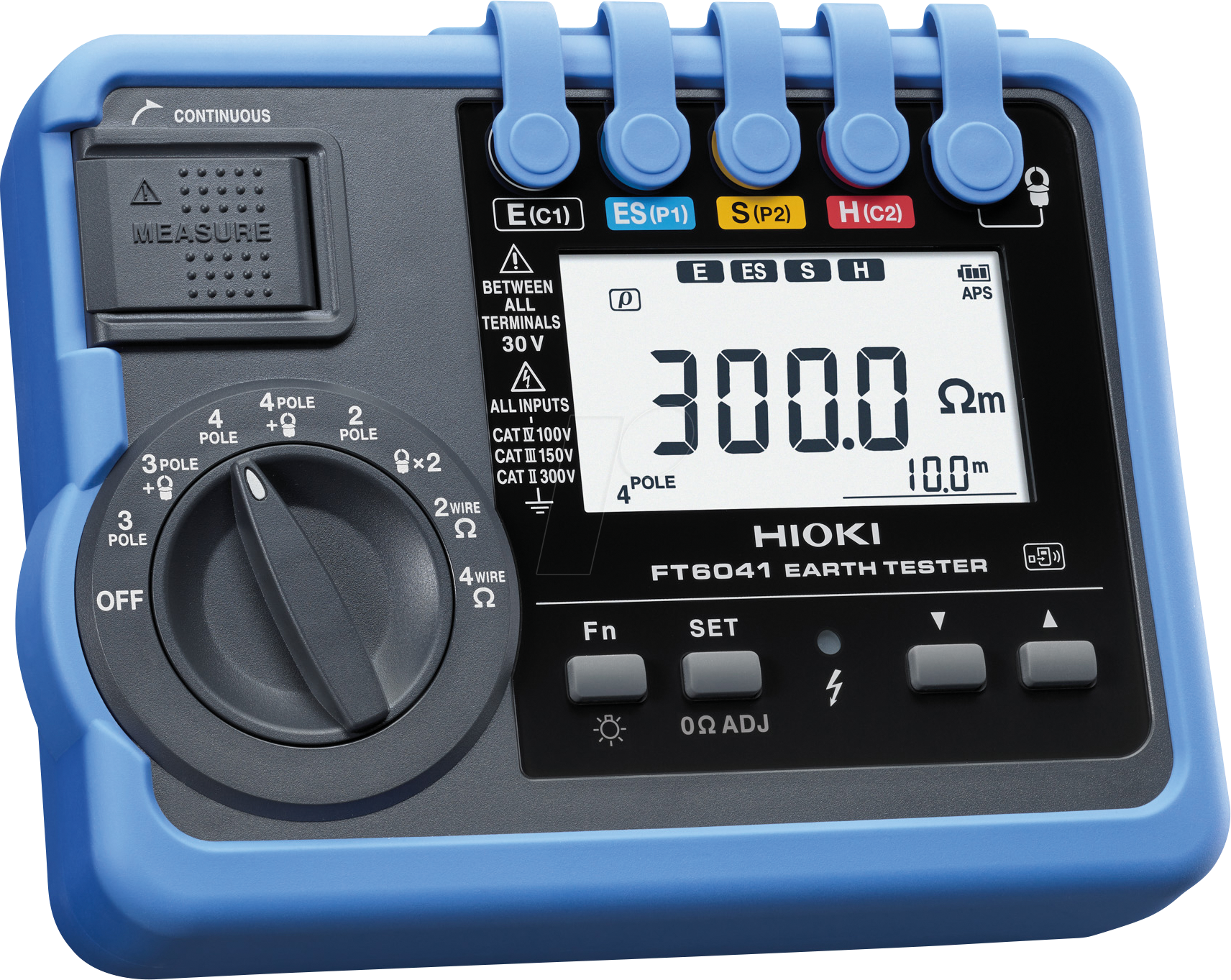

HIOKI FT6041-91 - Erdungsmessgerät FT6041-91, 4-polig

Erdungstester-Set FT6041-91 für selektive und spießlose MessungenKurzbeschreibungErdungsmessgerät für spießlose und selektive Erdungsmessung, 4-Pol-Erdungswiderstandsmessung und spezifische Bodenwiderstandsmessung. Zusätzlich unterstützt das FT6041-91 separate 4-Leiter-Widerstandsmessung, bietet IP67 Schutzart und optionale Bluetooth-Kommunikation.Wichtige MerkmaleErdungswiderstandsmessung: 2-Pol, 3-Pol und 4-PolMesszangen FT9847 und CT9848 im Set für selektive und spießlose ErdungsmessungSpezifische Bodenwiderstandsmessung mit 4-Pol-Wenner-MethodeSeparate 4-Leiter-WiderstandsmessungOptionale Bluetooth-Kommunikation mit Z3210Typische EinsatzbereicheSelektive Erdungsmessung in angeschlossenen ErdungsanlagenSpießlose Erdungsmessung in mehrfach geerdeten SystemenErdungswiderstandsmessung in elektrischen Installationen und ErdungsanlagenSpezifische Bodenwiderstandsmessung nach Wenner für Erdungsplanung und StandortbewertungDurchgangs- und Widerstandsmessung zwischen Erdern und InstallationenProduktbeschreibungDas HIOKI FT6041-91 ist ein Erdungsmessgeräte-Set für Service, Wartung, Prüfung und Erdungsplanung. Es kombiniert 2-Pol-, 3-Pol- und 4-Pol-Erdungsmessung, spezifische Bodenwiderstandsmessung und separate 4-Leiter-Widerstandsmessung in einem Gerät. Mit der enthaltenen FT9847 Signaleinspeisezange und CT9848 Signalerfassungszange unterstützt das Set außerdem die selektive Erdungsmessung, von HIOKI als Measuring Earth with a Clamp (MEC) bezeichnet, sowie die spießlose Erdungsmessung.Das nach IP67 gegen Staub und Wasser geschützte Set wird mit Messleitungen auf Aufwicklern, Hilfserdspießen, Erdungsnetzmodulen sowie den Zangen FT9847 und CT9848 geliefert. Damit deckt es klassische Messungen mit Hilfserdern ebenso ab wie selektive und spießlose Verfahren. Auch Messungen auf Beton und anderen harten Oberflächen sind mit dem enthaltenen Zubehör möglich.Erdungswiderstand mit 2-Pol-, 3-Pol- und 4-Pol-Verfahren messenFür bestehende Erder bietet das FT6041-91 eine 3-Pol-Messung mit zwei Hilfserdspießen, bei der der zu prüfende Erder von der Anlage getrennt wird. Bei sehr feuchten Bedingungen kann die Messspannung von 30 V auf 20 V reduziert werden. Ist ein vollständiger 3-Pol-Aufbau nicht möglich oder nicht praktikabel, steht eine vereinfachte 2-Pol-Messung zur Verfügung. Dabei können 8 V oder 20 V gewählt werden.Zur Anpassung an Störeinflüsse oder Bedingungen vor Ort lässt sich die Messfrequenz auf 94 Hz, 105 Hz, 111 Hz, 128 Hz oder 55 Hz einstellen. Für die spezifische Bodenwiderstandsmessung nutzt das Gerät die 4-Pol-Wenner-Methode. Aus dem gemessenen Widerstand und dem eingestellten Elektrodenabstand berechnet es den spezifischen Bodenwiderstand in Ohm·m. Die Messspannung ist auch hier zwischen 30 V und 20 V umschaltbar; der Elektrodenabstand lässt sich von 1 m bis 50 m in 0,1 m Schritten oder von 3 ft bis 160 ft in 1 ft Schritten einstellen.Selektive und spießlose Erdungsmessung mit ZangenDie enthaltene CT9848 Signalerfassungszange und FT9847 Signaleinspeisezange ermöglichen selektive und spießlose Erdungsmessungen. Bei der selektiven Messung nach MEC erfasst die CT9848 den Messstrom eines einzelnen Erders in einer angeschlossenen, mehrfach geerdeten Anlage, ohne diesen Erder für die Messung zu trennen. Je nach Messaufgabe kann das Verfahren als 3-Pol-Messung mit Zange oder als 4-Pol-Messung mit Zange durchgeführt werden.Für die spießlose Erdungsmessung speist die FT9847 das Messsignal in den Erdleiter ein, während die CT9848 den resultierenden Strom erfasst. Dieses Zwei-Zangen-Verfahren ist für mehrfach geerdete Systeme ausgelegt und benötigt keine Hilfserdspieße. Da beide Zangen im Set enthalten sind, deckt das FT6041-91 beide zangenbasierten Messverfahren bereits ab.Widerstandsmessung und Messungen auf harten OberflächenNeben der Erdungsmessung verfügt das FT6041-91 über separate 2- und 4-Leiter-Widerstandsmessung. Das ist hilfreich, wenn ein Erder für eine 3-Pol-Messung von der Installation getrennt wurde und nach dem Wiederanschluss geprüft werden soll. Die 2-Leiter-Messung eignet sich für einfache Durchgangsprüfungen; die 4-Leiter-Messung reduziert den Einfluss von Leitungswiderständen und ermöglicht genauere niedrigohmige Messungen an Erdungsverbindungen.Zum Lieferumfang gehören zwei L9846 Erdungsnetzmodule für Messungen auf Beton oder anderen harten Oberflächen, auf denen Hilfserdspieße nicht direkt gesetzt werden können. Nach dem Öffnen der Module werden zwei Kupfermesh-Kontaktflächen auf die Oberfläche gelegt und mit Wasser benetzt, um den elektrischen Kontakt herzustellen. Die Erdungsnetzmodule lassen sich an die mitgelieferten Messleitungsaufwickler anklicken.Bluetooth-Kommunikation und DokumentationOptional kann das FT6041-91 mit dem Bluetooth-Adapter Z3210 um drahtlose Datenübertragung erweitert werden. Messwerte lassen sich an Windows-, iOS- oder Android-Geräte übertragen. Für Smartphones und Tablets steht die kostenlose GENNECT Cross App zur Verfügung, mit der Messwerte angezeigt, gespeichert und d
