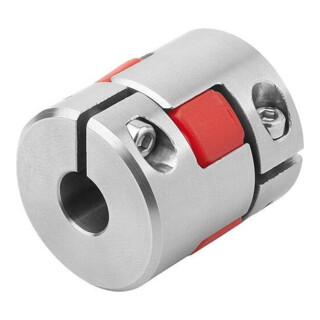

KIPP Elastomer-Klauenkupplung Gr.42 D1=38 D2=38 L=126 E.

Einleitung Die KIPP Elastomer-Klauenkupplung Gr.42 ist eine flexible Kupplung, die für den Ausgleich von Wellenversätzen in Antriebssystemen eingesetzt wird. Eigenschaften • Nabe aus Edelstahl mit blanker Ausführung n• Kupplungsstern aus Polyurethan in verschiedenen Härtegraden (80, 92, 98 Shore A) n• Kupplungssternfarben: blau, gelb und rot zur Unterscheidung der Härtegrade n• Ausgleich von axialen, radialen und winkeligen Fluchtungsfehlern n• Dämpfung von Schwingungen und Drehmomentstößen n• Höhere Härte bedeutet höheres Drehmoment und Steifigkeit, niedrigere Härte erhöht Verlagerungsfähigkeit und Dämpfung n• Spielfreie Variante durch Vorspannung der Kupplungssterne in den Naben n• H7 Passung mit empfohlenem Passungsspiel von 0,02 mm bis 0,05 mm n• Montage durch Aufschieben der Naben auf Wellen und Sicherung mit Klemmnaben n• Passfedernut nach DIN 6885 vorhanden n• Temperaturbeständigkeit abhängig vom Härtegrad des Kupplungssterns, z. B. Blau 80 Shore A: -50 °C bis +80 °C regulär n• Lieferung erfolgt unmontiert Lieferumfang • 2 x Naben Edelstahl n• 1 x Elastomer-Kupplungsstern aus Polyurethan (verschiedene Härtegrade: Blau 80 Shore A, Gelb 92 Shore A, Rot 98 Shore A) n• 2 x radiale Klemmnaben (zur Sicherung der Naben auf den Wellen)
