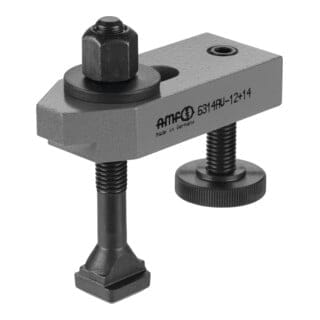

AMF Spanneisen 6314AV abgesetzt mit Stützschraube Nut 22 mm

Einleitung Spanneisen abgesetzt. Eigenschaften • Mit verstellbarer Stützschraube • Ähnlich DIN 6314 B1 x L: 22 x 160 mm • Spannschraube: M20 x 22 x 160 • A = 30 mm • A1 = 12 mm • A2 = 15 mm • B2 = 60 mm • D = M20 • E1 = 30 mm • E2 = 60 mm • H = 16 - 77 mm • LS = 69 mm. Maß H: Abhängig von Nutentiefe nach DIN 650, sowie Einschraublänge der Mutter. Die niedrigste Spannhöhe wird durch Umdrehen des Spanneisens erreicht. • Spanneisen ohne Spannschraube sind in den Größen 12 und 14, 16 und 18 sowie 20 und 22 je eine Größe
