HIOKI FT6380-90 - Erdungsmesszange FT6380-90, Bluetooth

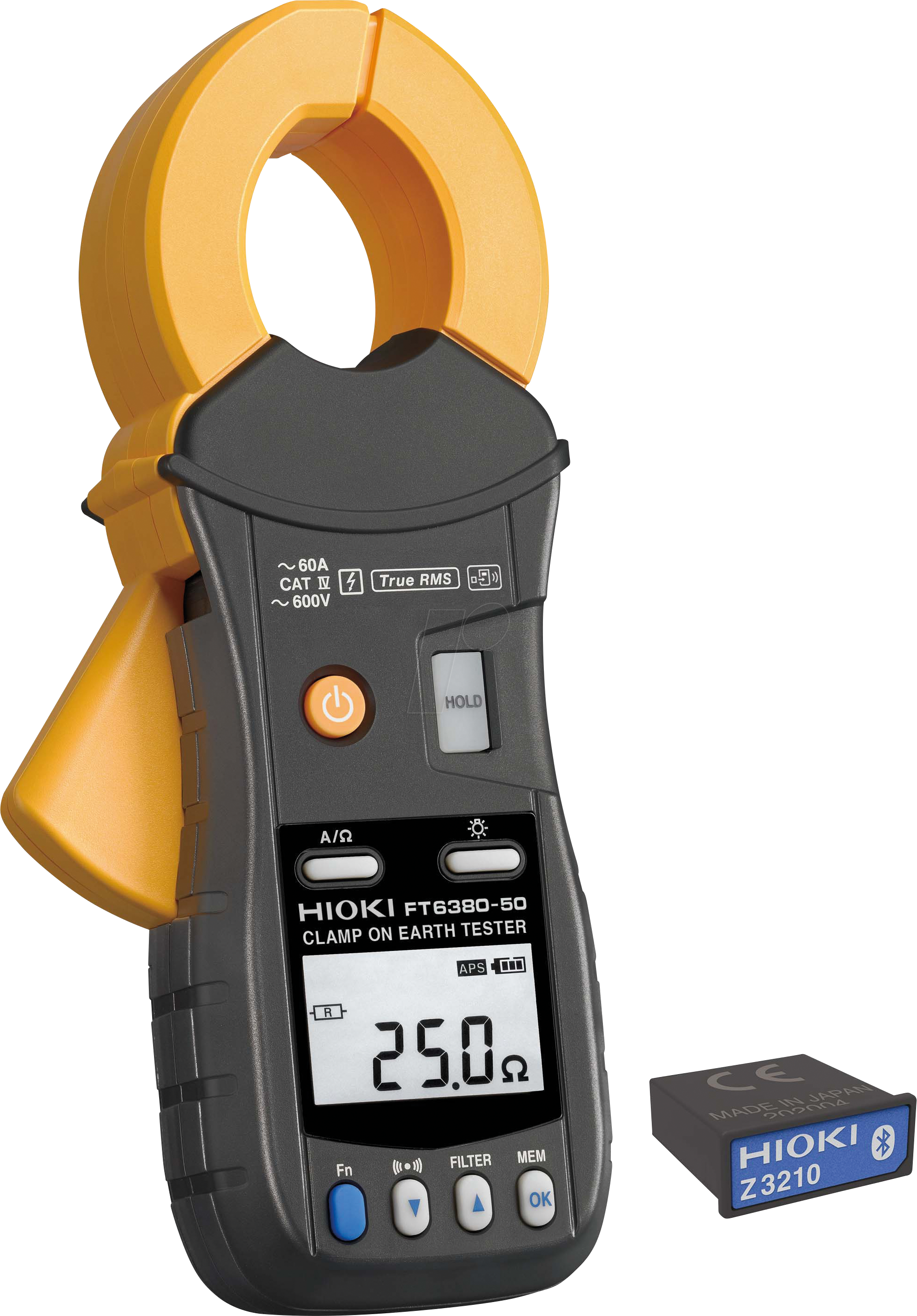

Erdungsmesszange mit Bluetooth für mehrfach geerdete SystemeErdungsmesszange mit Bluetooth für Erdungsanlagen mit mehreren Erdpfaden. Die FT6380-90 misst den Widerstand der Erdungsverbindung von 0,02 Ohm bis 1600 Ohm, unterstützt Leckstrom- und AC-Strommessungen bis 60 A, ist für Leiterdurchmesser bis 32 mm geeignet und erfüllt CAT IV 600 V.Wichtige MerkmaleErdungsmessung ohne Trennen des ErdleitersErdschleifenwiderstand: 0,02 Ohm bis 1600 OhmLeiterdurchmesser bis 32 mmAC-Strommessung bis 60 ABluetooth-Kommunikation im LieferumfangTypische EinsatzbereicheErdungsprüfungen an Übertragungsmasten, Tankanlagen und IndustrieanlagenErdungsprüfungen an Blitzschutzanlagen und PV-Anlagen mit mehreren ErdpfadenAbleitstrom- und Laststrommessungen bis 60 AErdungsmessungen ohne Auftrennen des ErdleitersDie HIOKI FT6380-90 besteht aus der Erdungsmesszange FT6380-50 und dem Z3210 Bluetooth-Adapter. Das Set ist für Erdungsanlagen mit mehreren parallel verbundenen Erdern ausgelegt und misst den Widerstand der Erdungsverbindung direkt am angeschlossenen Erdleiter. Ein Trennen des Erdleiters ist dafür nicht erforderlich.Typische Anwendungen sind Erdungsprüfungen an Übertragungsmasten, Tankanlagen, Industrieanlagen, Blitzschutzanlagen und PV-Anlagen mit mehreren Erdpfaden. Zusätzlich misst die Zange Leckstrom und AC-Strom bis 60 A, nimmt Leiter bis 32 mm auf und erfüllt die Sicherheitskategorie CAT IV 600 V.Messprinzip für mehrfach geerdete SystemeDas Messverfahren der FT6380-90 nutzt zwei getrennte Spulen im Zangenkopf. Eine Spule koppelt eine Messspannung induktiv in den umfassten Erdleiter ein, die zweite erfasst den daraus resultierenden Strom. Für dieses Verfahren müssen mehrere parallel verbundene Erdpfade vorhanden sein; mindestens zwei parallele Erdpfade sind erforderlich.Für die Widerstandsmessung bietet die Zange 10 automatisch gewählte Messbereiche von 0,20 Ohm bis 1600 Ohm. Der kleinste spezifizierte Messwert mit angegebener Genauigkeit beträgt 20 mOhm. Die HOLD-Taste hält den angezeigten Messwert fest, während die zuschaltbare Hintergrundbeleuchtung das Ablesen bei schlechten Lichtverhältnissen unterstützt.AC-Strommessung, Filter und SpeicherfunktionNeben der Erdschleifenmessung kann die Zange auch für AC-Strommessungen eingesetzt werden. Der kleinste Strommessbereich beginnt bei 20 mA, sodass auch kleine Leckströme erfasst werden können. Lastströme werden bis 60 A abgedeckt; die Strommessung erfolgt als True RMS-Messung.Für Strommessungen steht eine zuschaltbare Filterfunktion zur Verfügung. Sie arbeitet als Tiefpass und reduziert höherfrequente Anteile, wie sie durch Schaltnetzteile oder Frequenzumrichter entstehen können. Bei Widerstandsmessungen stabilisiert dieselbe Funktion die Anzeige über Mittelwertbildung.Ein konfigurierbarer Grenzwertalarm lässt sich getrennt für Widerstands- und Strommessungen einstellen. Messwerte aus beiden Messfunktionen können im internen Speicher abgelegt werden; die Kapazität beträgt bis zu 2000 Werte.Bluetooth-Kommunikation für mobile DokumentationDa der Z3210 Bluetooth-Adapter im Set enthalten ist, überträgt die FT6380-90 Messwerte ohne zusätzliches Zubehör an Smartphones, Tablets oder andere kompatible Endgeräte. Dafür stehen zwei Betriebsarten zur Verfügung: der GENNECT Cross-Modus für die Kommunikation mit der GENNECT Cross App und der HID-Modus für die direkte Ausgabe von Messwerten an die aktive Anwendung. Beide Modi können nicht gleichzeitig genutzt werden; der gewählte Modus wird im Adapter gespeichert.Im GENNECT Cross-Modus lassen sich Messwerte auf einem mobilen Endgerät anzeigen, speichern und dokumentieren. Die App unterstützt außerdem die Verknüpfung von Messwerten mit Fotos, Karten und weiteren Informationen vom Messort. Im Gerätespeicher abgelegte Messdaten können über GENNECT Cross ausgelesen, weiterverarbeitet und als Prüfberichte exportiert werden. GENNECT Cross ist kostenlos für iOS und Android verfügbar.Im HID-Modus gibt die Zange Messwerte wie eine kabellose Tastatur direkt an die aktive Anwendung aus. So können Werte ohne zusätzliche Software in Excel, Textanwendungen oder Eingabefelder kundenspezifischer Softwarelösungen übernommen werden. Der HID-Modus wird von Windows-, iOS- und Android-Geräten unterstützt.Stromversorgung, Funktionskontrolle und FertigungDie FT6380-90 arbeitet mit zwei LR6-Batterien. Die typische Betriebsdauer beträgt etwa 40 Stunden ohne drahtlose Kommunikation und etwa 35 Stunden bei aktivierter drahtloser Kommunikation. Nach dem Einschalten ist die Zange ohne Nullabgleich direkt einsatzbereit.Die mitgelieferte Referenzschleife ermöglicht eine schnelle Funktionskontrolle vor der Messung. Wie alle HIOKI Strommessgeräte wurde auch die FT6380-90 in Japan entwickelt und wird in HIOKI-eigenen Werken in Japan gefertigt.LieferumfangFT6380-50 ErdungsmesszangeZ3210 Bluetooth-AdapterGerätekofferReferenzschleifeHalteschlaufeBedienungsanleitungSicherheitshinweise2 × LR6 AA Alkaline-Batterien
