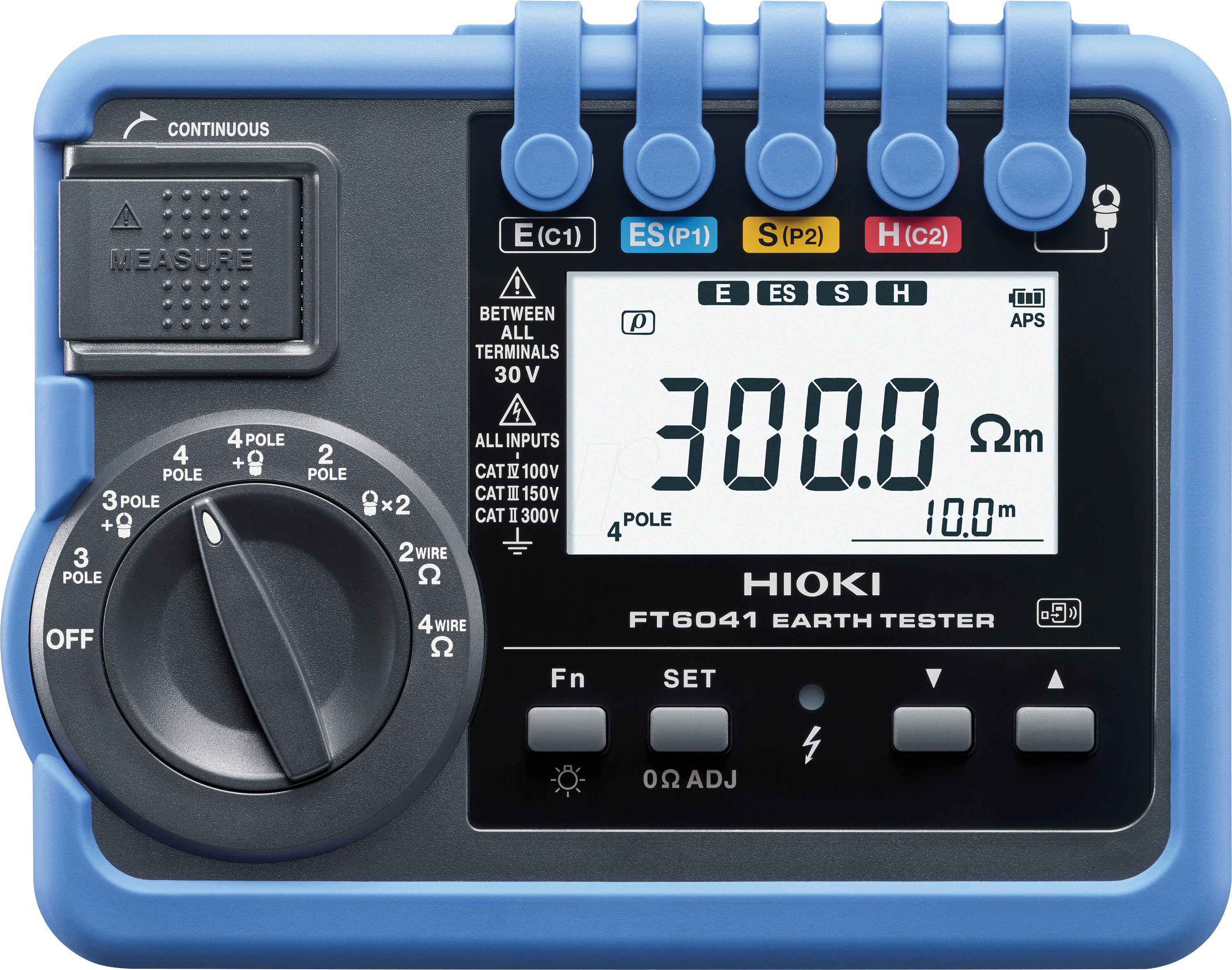

HIOKI FT6041 - Erdungsmessgerät FT6041, 4-polig

Erdungsmessgerät für 4-Pol-Messung und BodenwiderstandErdungsmessgerät für 4-Pol-Erdungswiderstandsmessung und spezifische Bodenwiderstandsmessung mit separater 4-Leiter-Widerstandsmessung. Der FT6041 ist für selektive und spießlose Erdungsmessung erweiterbar, bietet IP67 Schutzart und optionale Bluetooth-Kommunikation.Wichtige MerkmaleErdungswiderstandsmessung: 2-Pol, 3-Pol und 4-PolSpezifische Bodenwiderstandsmessung mit 4-Pol-Wenner-MethodeSeparate 4-Leiter-WiderstandsmessungErweiterbar für selektive und spießlose ErdungsmessungOptionale Bluetooth-Kommunikation mit Z3210Typische EinsatzbereicheErdungswiderstandsmessung in elektrischen Installationen und ErdungsanlagenSpezifische Bodenwiderstandsmessung nach Wenner für Erdungsplanung und StandortbewertungDurchgangs- und Widerstandsmessung zwischen Erdern und InstallationenSelektive Erdungsmessung mit optionaler CT9848Spießlose Erdungsmessung mit optionaler FT9847 und CT9848ProduktbeschreibungDer HIOKI FT6041 ist ein Erdungsmessgerät für Service, Wartung, Prüfung und Erdungsplanung. Er kombiniert 2-Pol-, 3-Pol- und 4-Pol-Erdungsmessung, spezifische Bodenwiderstandsmessung und separate 4-Leiter-Widerstandsmessung in einem Gerät. Mit optionalem Zubehör lässt sich der FT6041 für die selektive Erdungswiderstandsmessung, von HIOKI als Measuring Earth with a Clamp (MEC) bezeichnet, sowie für spießlose Erdungsmessungen erweitern.Das nach IP67 gegen Staub und Wasser geschützte Gerät wird mit Messleitungen auf Aufwicklern, Hilfserdspießen, Erdungsnetzmodulen, Gerätetasche und Transporttasche geliefert. Damit ist es für klassische Erdungsmessungen mit Hilfserdern sowie für Messungen auf Beton und anderen harten Oberflächen ausgestattet. Selektive und spießlose Verfahren können mit den optionalen Zangen CT9848 und FT9847 ergänzt werden.Erdungswiderstand und Bodenwiderstand messenFür bestehende Erder bietet der FT6041 eine 3-Pol-Messung mit zwei Hilfserdspießen. Der zu prüfende Erder wird dafür von der Anlage getrennt. Bei sehr feuchten Bedingungen kann die Messspannung von 30 V auf 20 V reduziert werden. Ist eine vollständige 3-Pol-Messung nicht möglich oder nicht praktikabel, steht eine vereinfachte 2-Pol-Messung mit 8 V oder 20 V zur Verfügung.Die Messfrequenz lässt sich auf 94 Hz, 105 Hz, 111 Hz, 128 Hz oder 55 Hz einstellen, um auf Störeinflüsse oder Bedingungen im Feld zu reagieren. Für die spezifische Bodenwiderstandsmessung nutzt der FT6041 die 4-Pol-Wenner-Methode. Das Gerät misst einen Widerstandswert und berechnet daraus über den eingestellten Elektrodenabstand den Bodenwiderstand in Ohm·m. Die Messspannung kann auch hier zwischen 30 V und 20 V umgeschaltet werden. Der Elektrodenabstand ist von 1 m bis 50 m in 0,1 m Schritten oder von 3 ft bis 160 ft in 1 ft Schritten einstellbar.Selektive und spießlose Messung mit optionalen ZangenFür selektive Erdungsmessungen kann der FT6041 mit der optionalen CT9848 Signalerfassungszange erweitert werden. Dieses Verfahren ist für mehrfach geerdete Anlagen vorgesehen, bei denen der Widerstand eines bestimmten Erders gemessen wird, ohne den Erder von der Anlage zu trennen. HIOKI bezeichnet diese Methode als Measuring Earth with a Clamp (MEC). Je nach Messaufgabe ist sie als 3-Pol-Messung mit Zange oder als 4-Pol-Messung mit Zange nutzbar.Für spießlose Erdungsmessungen wird die CT9848 zusammen mit der optionalen FT9847 Signaleinspeisezange verwendet. Die FT9847 koppelt das Messsignal in den Erdleiter ein, während die CT9848 den resultierenden Strom erfasst. Dieses Zwei-Zangen-Verfahren ist für mehrfach geerdete Systeme ausgelegt und benötigt keine Hilfserdspieße.4-Leiter-Widerstandsmessung und Messungen auf harten OberflächenNeben den Erdungsmessfunktionen bietet der FT6041 separate 2- und 4-Leiter-Widerstandsmessung. Das ist hilfreich, wenn ein für die 3-Pol-Messung getrennter Erder nach dem Wiederanschluss überprüft werden soll. Die 2-Leiter-Messung eignet sich für einfache Durchgangsprüfungen; die 4-Leiter-Messung reduziert den Einfluss von Leitungswiderständen und ermöglicht präzisere niederohmige Messungen an Erdungsverbindungen. Ein separates Widerstandsmessgerät ist dadurch in vielen Fällen nicht erforderlich.Zum Lieferumfang gehören zwei L9846 Erdungsnetzmodule für Messungen auf Beton oder anderen harten Oberflächen, auf denen Hilfserdspieße nicht direkt gesetzt werden können. Nach dem Öffnen werden zwei Kupfermesh-Kontaktflächen auf die Oberfläche gelegt und mit Wasser benetzt, um den elektrischen Kontakt herzustellen. Die Erdungsnetzmodule lassen sich an die mitgelieferten Messleitungsaufwickler anklicken.Bluetooth-Kommunikation und DokumentationOptional lässt sich der FT6041 mit dem Bluetooth-Adapter Z3210 erweitern. Messwerte können damit drahtlos an Windows-, iOS- oder Android-Geräte übertragen werden. Für Smartphones und Tablets steht die kostenlose GENNECT Cross App zur Verfügung, mit der Messwerte angezeigt, gespeichert und dokumentiert werden können.Alternativ arbeitet der Z3210 im HID-Modus. Dabei werden
