HIOKI FT6031-90 - Erdungsmessgerät FT6031-90, 2-/ 3-polig

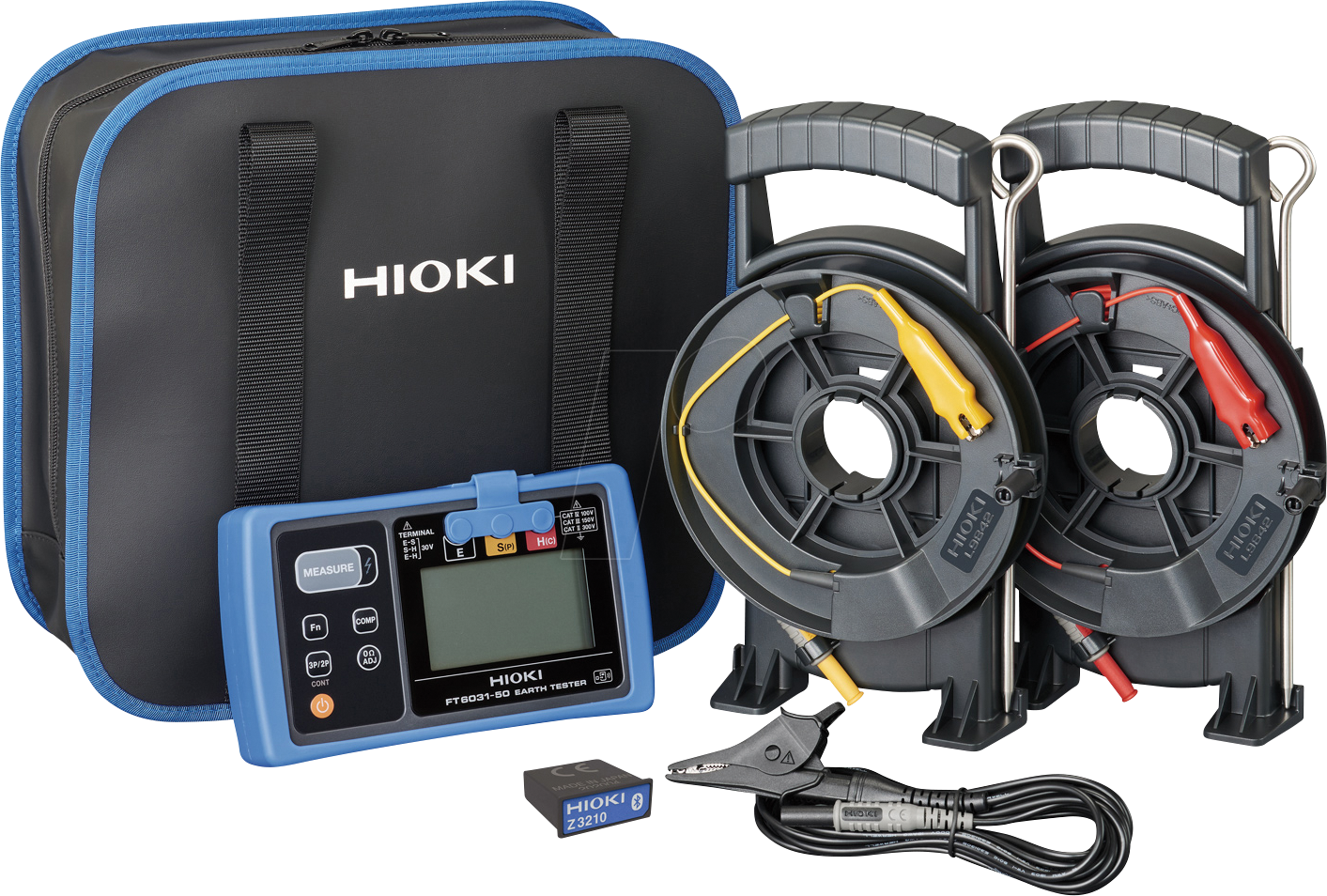

Erdungstester mit Bluetooth für klassische ErdungsmessungenErdungstester mit Dokumentation via für 2-Pol- und 3-Pol-Erdungsmessungen. Der FT6031-90 prüft automatisch Störspannung und Hilfserderwiderstand und ist nach IP67 staubdicht und wasserdicht.Wichtige Merkmale2-Pol- und 3-Pol-ErdungsmessungBluetooth-Kommunikation inklusiveAutomatische Prüfung von Störspannung und HilfserderwiderstandIP67 staubdicht und wasserdichtTypische EinsatzbereichePrüfung von Erdungsanlagen in elektrischen InstallationenÜberprüfung bestehender Erder bei Wartung und WiederholungsprüfungService und Wartung von Schutzerdungssystemen ProduktbeschreibungDer HIOKI FT6031-90 ist ein Erdungstester für Wartung, Prüfung und Instandhaltung durch Elektrofachkräfte. Er unterstützt die präzise 3-Pol-Erdungswiderstandsmessung sowie eine vereinfachte 2-Pol-Messung, wenn ein vollständiger Aufbau mit Hilfserdspießen nicht möglich oder nicht praktikabel ist. Als Bundle aus FT6031-50 und Z3210 Bluetooth-Adapter bietet der FT6031-90 zusätzlich drahtlose Datenübertragung.3-Pol-Messung für bestehende ErderDie 3-Pol-Messung wird eingesetzt, wenn der Erdungswiderstand eines vorhandenen Erders möglichst genau bestimmt werden soll. Der zu prüfende Erder wird dafür von der Anlage getrennt und zusammen mit zwei Hilfserdspießen gemessen. Messleitungen und Hilfserdspieße sind Lieferumfang; die Leitungslängen von 10 m und 20 m sind für typische Messaufbauten im Feldeinsatz ausgelegt.Das Gerät arbeitet mit 128 Hz ±2 Hz, einer Ausgangsspannung von 30 V rms oder weniger und einem Prüfstrom von 25 mA rms oder weniger. Eine Messung dauert typischerweise bis zu 6 s, einschließlich der automatischen Prüfung von Störspannung und Hilfserderwiderstand.Vereinfachte 2-Pol-ErdungsmessungDie 2-Pol-Messung ist für Situationen vorgesehen, in denen eine vollständige 3-Pol-Messung nicht möglich oder nicht praktikabel ist. Statt zwei Hilfserdspießen wird ein vorhandener Erder mit niedrigem Widerstand als Referenz genutzt, typischerweise die Neutralleiterseite eines geerdeten Versorgungsnetzes.Das Messergebnis enthält dadurch den Gesamtwiderstand aus Prüferder und Referenzerder. Der Prüfstrom ist in dieser Betriebsart auf 4 mA rms oder weniger begrenzt, um unter geeigneten Installationsbedingungen ein Auslösen von Fehlerstromschutzschaltern zu vermeiden. Die 2-Pol-Messung dient damit vereinfachten Prüfungen und nicht der präzisesten Einzelmessung eines Erders.Vorprüfung, Leitungsabgleich und GrenzwertbewertungDer FT6031-90 ergänzt die Erdungsmessung um Funktionen für Vorprüfung, Leitungsabgleich und Bewertung. Vor Messbeginn prüft das Gerät automatisch, ob am Erder eine Störspannung anliegt, und kontrolliert den Widerstand der Hilfserdspieße. Die Zero-Adjustment-Funktion kompensiert den Widerstand der Messleitungen, was besonders bei längeren Leitungen hilfreich ist.Für die direkte Bewertung steht eine Comparator-Funktion mit PASS/FAIL-Anzeige zur Verfügung. Zusätzlich unterstützt die kontinuierliche Messung den Messaufbau, wenn Hilfserdspieße während der Vorbereitung umgesetzt werden müssen.Zubehör für größere Abstände und harte OberflächenFür Messungen mit größeren Abständen stehen optionale Messleitungen wie L9843-51 und L9843-52 zur Verfügung. Auf Beton oder anderen harten Oberflächen, auf denen Hilfserdspieße nicht direkt gesetzt werden können, lassen sich 9050 Erdungsnetze oder L9846 Erdungsnetzmodule verwenden.Die L9846 Module können an die mitgelieferten Kabelrollen L9842-11 und L9842-22 sowie an die separat erhältlichen Kabelrollen L9845-31, L9845-33 und L9845-52 angeklickt werden und bilden mit ihnen eine Einheit.Bluetooth-Kommunikation und DokumentationDer FT6031-90 wird mit dem Z3210 Bluetooth-Adapter geliefert und erweitert den FT6031-50 um drahtlose Datenübertragung. Messwerte lassen sich an Windows-, iOS- oder Android-Geräte übertragen. Für Smartphones und Tablets steht die kostenlose GENNECT Cross App zur Verfügung, mit der Messwerte angezeigt, gespeichert und dokumentiert werden können.Alternativ arbeitet der Z3210 im HID-Modus. Dabei werden Messwerte wie Tastatureingaben direkt an die aktive Anwendung übergeben, etwa an Excel, Textprogramme oder kundenspezifische Anwendungen.Entwicklung und Fertigung in JapanWie alle HIOKI Erdungstester wird auch der FT6031-90 in Japan entwickelt und in HIOKI-eigenen Werken in der japanischen Präfektur Nagano gefertigt.LieferumfangFT6031-50 ErdungstesterZ3210 Bluetooth-AdapterL9840 HilfserdspießeL9841 Messleitung, schwarz, 4 mL9842-11 Messleitung Kabelrolle, gelb, 10 mL9842-22 Messleitung Kabelrolle, rot, 20 mC0106 GerätetascheGeräteschutz4 × LR6 AA Alkaline-BatterienBedienungsanleitungSicherheitshinweise
